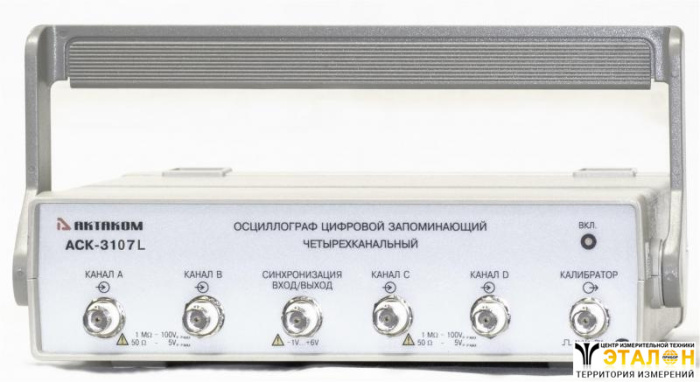

Четырехканальный USB осциллограф - приставка АКТАКОМ АСК-3107 L является мощным инструментом для широкого круга осциллографических измерений, встречающихся в электронике и научно-исследовательских работах и используется совместно с персональным компьютером, снабженным портом USB или LAN.
Вируальный USB осциллограф - приставка к ПК АКТАКОМ АСК-3107 L позволяет наблюдать форму сигнала, используя четыре независимых канала с разрешением 8 бит и чувствительностью от 2 мВ/дел до 10 В/дел в полосе частот от 0 до 100 МГц с аппаратным буфером на 131071 выборок для каждого канала. Входное сопротивление выбирается программно — 1 МОм или 50 Ом.
USB осциллограф - приставка к ПК АСК-3107 L имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «авто» с регулируемым уровнем запуска. Дополнительно запуск может осуществлять по входу внешней синхронизации (порог срабатывания TTL–уровня).
Горизонтальная развертка варьируется в широких пределах и соответствует 3-м основным режимам осциллографа:
Программным обеспечением поддерживаются щупы 1:1, 1:10 и 1:100. Режим открытого и закрытого входа (DC или AC) может быть выбран независимо для каждого канала. В режиме AC подавляются частоты ниже 1 Гц. Любой из входов может быть заземлен без отсоединения щупов от измеряемой системы. Измерение может синхронизироваться по каналу A, B или по сигналу на внешнем входе синхронизации. Порог синхронизации может быть установлен независимо для каждого канала в диапазоне целого экрана осциллографа. Порог внешнего входа синхронизации — ТТЛ совместимый (1,2 В). Прибор имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «автоматический».
Для связи с компьютером в виртуальном осциллографе АСК-3107L используются USB и LAN интерфейсы.
АСК-3116, АСК-3117 имеют гальваническую развязку по USB, а также имеют выносной блок питания на 6,5 В, который существенно расширяет возможности применения этих приборов в полевых условиях, придавая необходимую гибкость и мобильность в решении конкретных задач.
Программное обеспечение (ПО) дает возможность полного управления прибором, а также предоставляет ряд сервисных возможностей (экспорт/импорт данных, математическая обработка сигналов, расширенные измерения, цифровая фильтрация, аварийная сигнализация в режиме самописца и т. д.)
Каждый канал осциллографа АСК-3107L имеет собственный АЦП. Это означает, что АСК-3107L является «истинным четырехканальным осциллографом», где отсутствуют побочные эффекты, свойственные приборам с мультиплексированием каналов.
Приложение предназначено для полнофункционального управления поддерживаемыми приборами, одновременно к программе могут быть подключены до 8 осциллографических модулей с максимальным числом каналов – 16, сбора данных измерений со всех подключённых каналов, их обработки, отображения и сохранения на компьютере
Приложение обеспечивает обнаружение и составление списка доступных к работе приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранных экземпляров приборов.
Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым (режим осциллографа) или непрерывным (режим самописца) способом. Собранные осциллограммы отображаются на основном и обзорном графиках, графики могут масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (точками, отрезками, сплайнами), для отображения доступны режимы персистенции и цифрового люминофора. Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.
Поддерживается как режим осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором и отображением данных неограниченное время.
Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных (универсальный битовый формат AKTAKOM USB Lab). Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.
С помощью утилиты AULFConverter Конвертер файлов можно преобразовать файл данных для чтения другими приложениями AKTAKOM USB лаборатории в том же формате AKTAKOM USB Lab, либо перевести данные в текстовый формат CSV, который может быть затем открыт любым текстовым редактором или процессором электронных таблиц. Возможно сохранение в файл уже готового изображения полученных сигналов на графике в файл в формате BMP или в векторных форматах WMF или EMF.
Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл.
Для обработки и автоматических измерений в приложение встроен модуль анализа. В стандартные функции модуля анализа входят:
Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Осциллограммы каналов могут отображаться на графике, используя либо всю его высоту, либо каждый канал может отображаться в отдельной дорожке (режим «шлейфового осциллографа»). Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены. редактор для эмуляции сигналов.
Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.
Вертикальная развертка | |
---|---|
Число делений экрана | 8 |
Число пикселей на деление | 32 |
Диапазон отклонения | 2 мВ/дел...10 В/дел с шагом 1-2-5 |
Погрешность | ±2,5% |
Частотный диапазон по уровню –3 дБ | DC: 0 Гц...100 МГц AC: 1,2 Гц...100 МГц |
Время нарастания переходной характеристики | Макс. 6,5 нс |
Разделение каналов | Мин. –40 дБ во всем частотном диапазоне |
Входной импеданс | 1 МОм +5% –3% или 50 Ом ±2 % |
Подстройка погрешности входного сопротивления | Цифровая для абс. погрешности ±(2% от текущего напряжения ±1 отсчет) + погрешности щупа |
Входная емкость | 20 пФ ±1 пФ |
Максимальное входное напряжение | ±100 В в любом диапазоне |
Синхронизация | |
Источник синхронизации | Канал А, канал В, внешний вход синхронизации |
Установка порога | Канал А и канал В во всем отображаемом диапазоне. Внешн. фиксир. +1,2 В |
Выбор фронта синхронизирующего сигнала | Передний или задний фронт |
Минимальный период повторения синхронизирующего импульса | 20 нс |
Минимальная длительность синхронизирующего импульса | 10 нс |
Диапазон напряжений на входе внешней синхронизации | –1...+6 В |
Подключение и подстройка синхронизации | Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В, с частотой среза 3,5 МГц |
Горизонтальная развертка | |
Доступные режимы | |
Размер данных | |
Время развертки | |
Погрешность развертки | Не более 2% |
Встроенный генератор | |
Выходной разъем | BNC, совмещен с входом внешней синхронизации |
Выходной импеданс | около 150 Ом |
Выходной сигнал | Прямоугольный, со скважностью 2 |
Частота выходного сигнала | 1 кГц |
Выходное напряжение | около 3,5 В от пика до пика |
Питание | |
Сетевой адаптер (для АСК-3105) | +6,0 В...10 В макс. 8 ВА |
Сетевой адаптер (для АСК-3116, АСК-3117) | +6,5 В |
Встроенный блок питания (АСК-3106, АСК-3107) | 220 В |
Гальваническая развязка в АСК-3116/АСК-3117 | |
Максимально допустимая амплитуда импульсов между входом и выходом гальваноразвязки по USB-интерфейсу не более 1000 В при скорости нарастания не более 5000 В/мкс и частоте следования не более 100 Гц |
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.
Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.
В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.
Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.
В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
