ОПИСАНИЕ ПРИБОРА:
Для измерений тока и напряжения постоянного тока в сетях судовых энергетических установок.

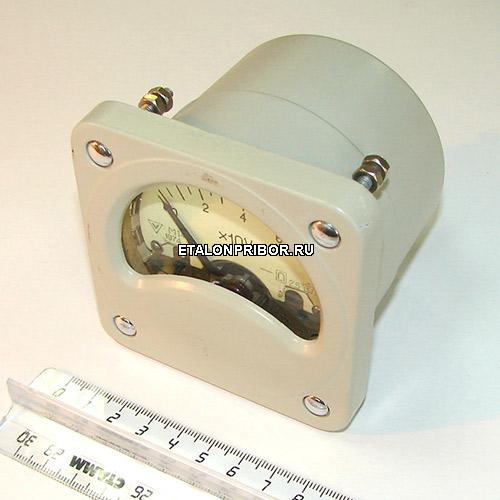

Амперметр М145, вольтметр М145, килоамперметр М145 предназначен для измерений тока и напряжения постоянного тока в сетях судовых энергетических установок.
Время установления показаний не более 3с.
Остаточное отклонение указателя прибора от нулевой отметки шкалы при плавном подводе указателя к этой отметке от наиболее удаленной от нее точки не превышает 1мм.
Предел допускаемой вариации показаний равен пределу допускаемой основной погрешности.
Диапазон измерений амперметров М145 0 - 0,5А; 0 - 1А; 0 - 2А; 0 - 5А; 0 - 10А; 0 - 20А - при непосредственном включении; 0 - 30А; 0 - 50А; 0 - 75А; 0 - 100А; 0 - 150А; 0 - 200А; 0 - 300А; 0 - 500А; 0 - 750А; 0 - 1000А; 0 - 1500А -при включении с наружным шунтом на 75мВ.
Параметры перегрузочных амперметров приведены в табл. 1, параметры вольтметров - в табл. 2 (включение непосредственное).
Рабочее положение прибора амперметры М145, вольтметры М145, килоамперметры М145 вертикальное.
Изменение показаний прибора, вызванное отклонением температуры окружающего воздуха от нормальной (в пределах рабочих температур) на каждые 10К, не превышает ±0,5% конечного значения диапазона измерений - для вольтметров, ±1,2% конечного значения диапазона измерений - для амперметров.
Изменение показаний прибора под влиянием внешнего постоянного однородного магнитного поля с индукцией 0,5мТл не превышает ±0,5% конечного значения диапазона измерений. Измерительная система М145 магнитоэлектрического типа с подвижной частью на кернах, герметического исполнения.
Вероятность безотказной работы в течение 4000ч непрерывной работы без контроля и технического обслуживания не менее 0,89.
Климатическое исполнение:
Категория размещения - 3.
Таблица 1 Параметры перегрузочных амперметров М145 и килоамперметров М145
Диапазон измерений | Номинальный ток шунта, | Диапазон измерений | Номинальный ток шунта, |
0 - 50А | 30А | 0 - 300А 0 - 500А | 200А 300А |
0 - 75; 0 - 100А | 50А | ||
0 - 100; 0 - 150А | 75А | 0 - 750А; 0 - 1кА | 500А |
0 - 150; 0 - 200А | 100А | 0,1кА; 0 - 1,5кА | 750А |
0 - 200; 0 - 300А | 150А | 0 - 1,5кА;0 - 2кА | 1000А |
0 - 2кА; 0 - 3кА | 1500А |
Таблица 2 Параметры вольтметров М145
Диапазон измерений | Внутреннее сопротивление | Диапазон измерений | Внутреннее сопротивление |
0 - 3 | 1кОм | 0 - 100В | 40кОм |
0 - 7,5 | 3кОм | 0 - 150В | 50кОм |
0 - 15 | 5кОм | 0 - 250В | 100кОм |
0 - 30 | 10кОм | 0 - 300В | 100кОм |
0 - 50 | 20кОм | 0 - 400В | 150кОм |
0 - 75 | 30кОм | 0 - 450В | 150кОм |
