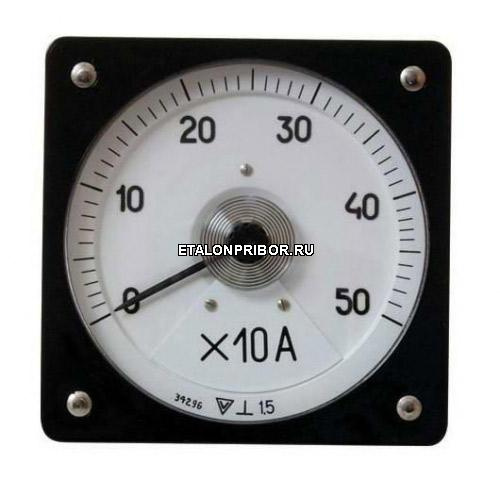

М1611.2-2 Амперметр

ОПИСАНИЕ ПРИБОРА:

Амперметр М1611.2-2, вольтметр М1611.2-2, миллиамперметр М1611.2-2, килоамперметр М1611.2-2, киловольтметр М1611.2-2 предназначен для измерений тока и напряжения в сетях постоянного тока и пульсирующего тока частотой 100Гц электровоза и электроподвижного состава железных дорог.

• Габаритные размеры 80х80мм.
• Класс точности 1,0.
• Ударостойкий, вибростойкий.

Технические характеристики приборов амперметры М1611.2-2, вольтметры М1611.2-2, миллиамперметры М1611.2-2, килоамперметры М1611.2-2, киловольтметры М1611.2-2:

• Диапазон рабочих температур - от -50ºС до +55ºС;
• Относительная влажность воздуха - 95% при +40ºС;

Диапазоны измерений прибора амперметр М1611.2-2, миллиамперметр М1611.2-2, килоамперметр М1611.2-2

* - шунты в комплект не входят;

амперметры, подключаемые с наружным шунтом, при необходимости комплектуются соединительными калиброванными проводами сопротивлением 0,035Ом;

по предварительному согласованию амперметры могут быть отградуированы для работы с другими соединительными проводами; в этом случае соединительные провода в комплект поставки не входят.

Диапазоны измерений прибора вольтметр М1611.2-2, киловольтметр М1611.2-2

* - добавочное сопротивление поставляется по отдельному заказу.

• Предел допускаемой основной приведенной погрешности приборов М1611.2-2 - ±2,5%;
• Основная и дополнительные погрешности приборов, предназначенных для подключения с наружными шунтами и добавочными сопротивлениями нормируются без учета погрешности шунтов и добавочных сопротивлений;
• Предел допускаемой дополнительной приведённой погрешности М1611.2-2, вызванной:
• - изменением температуры окружающего воздуха от 20ºС±5°С до любой температуры в пределах от -50ºС до +55°С равен 0,5 приведённой основной погрешности на каждые 10°С изменения температуры;
• - изменением положения прибора от нормального, вертикального, положения в любом направлении на 45°, равен ±1 %;
• - влиянием внешнего постоянного, однородного магнитного поля с напряжённостью 0,4кА/м, равен ±2,5%;
• - установкой М1611.2-2 на ферромагнитном щите толщиной 2мм±0,5мм, равен 0,5%;
• Предел допускаемой дополнительной погрешности и половина размаха колебаний указателя прибора при воздействии однокомпонентной вибрации в диапазоне частот от 1Гц до 10Гц при максимальной амплитуде колебаний 1,5мм и от 10Гц до 100Гц при максимальном ускорении 10м/с2равен ±2,5% верхнего предела измерений;
• Сопротивление изоляции между корпусом и электрическими цепями М1611.2-2 не менее 100 МОм;
• Изоляция между электрическими цепями измерения и корпусом прибора должна выдерживать в течение 1мин. действие испытательного напряжения переменного тока частотой 50Гц±1Гц, среднеквадратическое значение которого должно соответствовать:
• - 0,5кВ - для амперметров с любыми диапазонами измерений и вольтметров с диапазонами измерения до 50В и вольтметров с диапазонами измерения от 1000В до 4000В (работающих с добавочным сопротивлением Р109/1);
• - 1,5кВ - для вольтметров с диапазоном измерения от 50В до 250В;
• - 2кВ - для вольтметров с диапазоном измерения от 250В до 650В;
• - 3кВ - для вольтметров с диапазоном измерения от 650В до 1000В;
• Испытательное напряжение М1611.2-2 - 9кВ;
• Время установления показаний - не более 3с;
• Длина шкалы М1611.2-2 - 110мм±5мм;
• Угол шкалы - 230º;
• Масса - не более 1кг;
