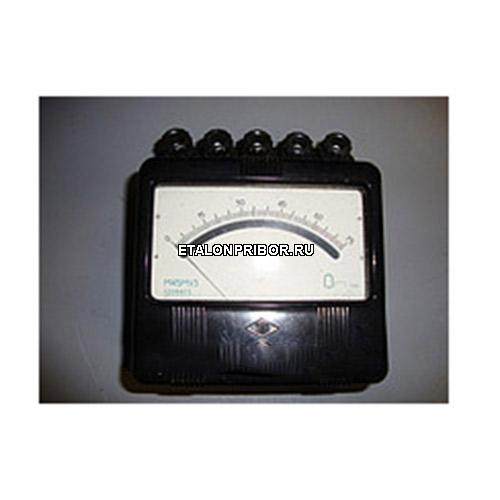

М45МТ3 Амперметр

ОПИСАНИЕ ПРИБОРА:

Амперметр М45МТ3, вольтметр М45МТ3, миллиамперметр М45МТ3, милливольтметр М45МТ3 предназначен для измерения тока и напряжения в цепях постоянного тока.

• Габариты - 125х110х55мм.
• Класс точности - 1,0.

Технические характеристики приборов амперметры М45МТ3, вольтметры М45МТ3, миллиамперметры М45МТ3, милливольтметры М45МТ3:

• Класс точности - 1;
• Предел допускаемой основной погрешности приборов амперметр М45МТ3, вольтметр М45МТ3, миллиамперметр М45МТ3, милливольтметр М45МТ3 на всех отметках шкалы - не более ±1%;
• Основная погрешность выражается:
• - для приборов с нулевой отметкой на краю диапазона измерений - в процентах от конечного значения диапазона измерений;
• - для приборов с нулевой отметкой внутри диапазона измерений - в процентах от суммы модулей конечных значений диапазона измерений;

Конечные значения диапазонов измерений приборов амперметр М45МТ3, вольтметр М45МТ3, миллиамперметр М45МТ3, милливольтметр М45МТ3 приведены в таблице 1;

Таблица 1 Конечные значения диапазонов измерений приборов амперметр М45МТ3, вольтметр М45МТ3, миллиамперметр М45МТ3, милливольтметр М45МТ3

Температура воздуха - от -40ºС до +60ºС;

Относительная влажность - 90%±3% при температуре 30ºС;

Изменение показаний приборов амперметр М45МТ3, вольтметр М45МТ3, миллиамперметр М45МТ3, милливольтметр М45МТ3 вследствие:

• - изменения положения прибора от нормального положения в любом направлении на 30º не превышает ±1%;
• - изменения температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих температур не превышает ±0,5% на каждые 10ºС изменения температуры;
• - изменения внешнего постоянного однородного магнитного поля с индукцией 0,5мТл при самом неблагоприятном направлении магнитного поля не превышает ±1,5% и с индукцией 1,5мТл - не превышает ±2%;
• Изменение показаний приборов амперметр М45МТ3, вольтметр М45МТ3, миллиамперметр М45МТ3, милливольтметр М45МТ3 выражается так же, как основная погрешность;
• Время установления показаний - не более 4с;
• Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями приборов амперметр М45МТ3, вольтметр М45МТ3, миллиамперметр М45МТ3, милливольтметр М45МТ3 выдерживает в течение 1 минуты действие испытательного напряжения, практически синусоидальной формы частотой 50Гц;
• Действующее значение напряжения должно быть:
• - 2кВ - при нормальной температуре и влажности окружающего воздуха;
• - 1,5кВ - при нормальной температуре и повышенной влажности 95% - только для приборов исполнения ОМ;
• Сопротивление изоляции между корпусом и изолированными по постоянному току электрическими цепями не менее:
• - 40 МОм - при нормальных условиях температуры и влажности;
• - 5 МОм - при температуре 60ºС и относительной влажности воздуха не более 80%;
• - 2 МОм - при температуре 20ºС и относительной влажности воздуха 90%±3%;
• - 0,5 МОм - при температуре 60ºС и относительной влажности воздуха 90%±3%;
• Габариты приборов амперметр М45МТ3, вольтметр М45МТ3, миллиамперметр М45МТ3, милливольтметр М45МТ3 - 125х110x55мм;
• Масса - 0,5кг;

Изготовитель гарантирует соответствие качества приборов амперметр М45МТ3, вольтметр М45МТ3, миллиамперметр М45МТ3, милливольтметр М45МТ3 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
