Н3022К Миллиамперметр

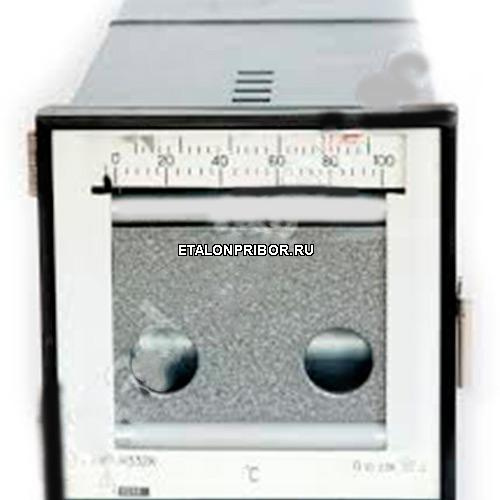

Миллиамперметр Н3022К самопишущий контактный (Н3022, Н 3022К, Н-3022К, h3022k, h 3022k, h-3022k, Н 3022 К, Н-3022 К, h3022 k, h 3022 k, h-3022 k)
Предназначен для измерения, записи и трехпозиционного регулирования электрических и неэлектрических величин, преобразованных в сигнал постоянного тока, в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 0 до 50°С и относительной влажности до 90% при температуре 25 °С.
Класс точности:

• - по измерению и записи измеряемой величины 1,0
• - по срабатыванию 1,5
• - по записи времени 0,5

Габаритные размеры не более 160x160x280мм.

Миллиамперметры Н3022К самопишущие контактные (далее - приборы) предназначены для измерения, записи и трехпозиционного регулирования электрических и неэлектрических величин, преобразованных в сигнал постоянного тока, в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 0 до 50°С и относительной влажности до 90% при температуре 25 °С.
Миллиамперметры самопишущие щитовые Н3022К, поставляемые в районы с тропическим климатом, предназначены для работы при температуре окружающего воздуха от 0 до 50°С и относительной влажности 95% при температуре 40°С. Обозначение прибора "Н3022К 04.2**"

Технические характеристики:

Предел допускаемой основной погрешности по измерению и записи измеряемой величины ±1,0% от конечного значения диапазона измерений. Предел допускаемой основной погрешности по записи времени ±0,5 %. Предел допускаемой основной погрешности по срабатыванию в области действия указателей контактного устройства ± 1,5% от конечного значения диапазона измерений.
Приборы Н3022К изготавливаются с конечными значениями диапазона измерений 5мА и 20мА. Внутреннее сопротивление прибора не превышает:
1000 Ω - для приборов с конечным значением диапазона измерений, 5мА;
200 Ω - для приборов с конечным значением диапазона измерений 20мА.
Предел допускаемой полной погрешности приборов Н3022К по записи измеряемой величины ± 1,0 % от конечного значения диапазона измерения. Невозвращение указателя к нулевой отметке шкалы (соответственно - пишущего устройства к нулевой линии диаграммной ленты) не более 1,0 мм.
Несовпадение нулевой линии, нанесенной на диаграммной ленте, с линией записи при установке указателя на нулевую отметку шкалы не превышает 0,5 мм. Предел допускаемой дополнительной погрешности прибора Н3022К по измерению и записи измеряемой величины и по срабатыванию, вызванной изменением положения приборов от нормального положения в любом направлении на ± 5°, равен пределу допускаемой основной погрешности.
Время установления показания прибора не превышает 1 с. Значение первого переброса указателя 7% ширины поля записи.
Изоляция между корпусом и всеми изолированными от корпуса электрическими цепями (кроме измерительной и цепи нанесения отметок времени), а также между раздельными электрическими цепями в нормальных условиях применения выдерживает в течение 1 мин. действие испытательного напряжения переменного тока (50±1) Гц, среднеквадратическое значение которого 1,5кВ.
Сопротивление изоляции между корпусом и изолированной от корпуса любой электрической цепью прибора Н3022К в нормальных условиях не менее 40 МΩ.
Предел допускаемой дополнительной погрешности прибора Н3022К по измерению и записи измеряемой величины и срабатыванию, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах от 0 до 50°С, на каждые 10°С изменения температуры равен:
± 1% от конечного значения диапазона измерения - по измерению и записи;
+1,5% от конечного значения диапазона измерения - по срабатыванию.
Предел допускаемой дополнительной погрешности прибора по измерению и записи измеряемой величины под влиянием внешнего постоянного однородного магнитного поля с индукцией 0,5 мТ при самом неблагоприятном направлении магнитного поля равен ± 1,0 % от конечного значения диапазона измерения.
Предел допускаемой дополнительной погрешности прибора Н3022К по измерению и записи измеряемой величины и по срабатыванию, вызванной установкой его на ферромагнитном щите толщиной (2±0,5) мм, равен ±0,5 % от конечного значения диапазона измерения.
Предел допускаемой дополнительной погрешности прибора по измерению и записи измеряемой величины и по срабатыванию под влиянием помещенного вплотную с ним такого же прибора Н3022К, до этого находившегося на расстоянии не менее 1 м, равен ± 0,5 % от конечного значения диапазона измерения. Изменение напряжения питания от минус 15 до плюс 10% не вызывает дополнительной погрешности.
Время установления рабочего режима 1ч. Контактное устройство должно обеспечивать трехпозиционное регулирование с помощью выходных контактов, включенных, в схему регулирования.
Минимальная зона регулирования прибора Н3022К находится в пределах, не превышающих значения допускаемой основной погрешности прибора по срабатыванию более чем в 2,5 раза. Длина шкалы прибора (100±0,5) мм. Потребляемая мощность прибора (с учетом синхронного двигателя механизма для перемещения диаграммной ленты) не более 15 В•А.
Скорости движения диаграммной ленты при нормальном значении частоты устанавливаются следующие: 20; 60; 180; 600; 1800; 5400 мм/ч. Изменение скоростей производится заменой зубчатых колес.
Габаритные размеры прибора не более 160x160x280мм. Размер фланца не более 160x160 мм. Масса прибора не более 5 кг.
