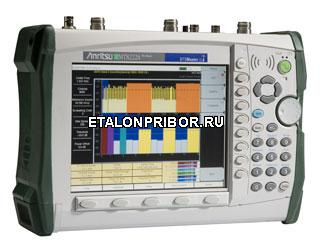

MT8222A - портативный многофункциональный анализатор базовых станций

Описание:

BTS Master МТ8222А – это правильный выбор для монтажа, обслуживания и устранения неполадок базовых станций, сетей стандартов 2G/2.5G, 3G, и 4G. Прибор BTS Master - это комбинация двух популярных приборов UMTS Master MT8220A и векторного анализатора VNA Master MS2024A в одном корпусе, весом около 4 кг.

Благодаря этому прибор обладает высокой функциональностью:

• Встроенный анализатор спектра (от 100 kHz до 7.1 GHz);
• Встроенный анализатор АФУ (от 10 MHz до 6 GHz);
• Встроенный измеритель мощности (от 10 MHz до 7.1 GHz);
• Анализатор передатчиков (WCDMA/HSDPA, GSM/GPRS/EDGE, WiMAX);
• Анализатор помех (интерференции) (от 100 kHz до 7.1 GHz);
• Сканер каналов (от 100 kHz до 7.1 GHz);
• Высокоточный измеритель мощности (от 50 МГц до 6,0 ГГц);
• Устройство монитора мощности (от 100 кГц до 50,0 ГГц);
• Встроенный, делитель питания Bias Tee (12...24 В);
• Анализатор потоков T1/E1;
• Приемник GPS.

Главное преимущество BTS Master заключается в большом количестве измерительных функций и возможностей заложенных в прибор для проверки и обслуживания базовых станций, что избавит Вас от необходимости закупать, изучать и перевозить с объекта на объект большое количество дорогостоящих, измерительных приборов. Измерительные возможности BTS Master включают в себя анализ спектра, быстрое проведение измерений, точное измерение обратных потерь, коэффициента стоячей волны по напряжению, потерь в кабеле, расстояния до повреждения (DTF), двух портовые измерения усиления/ослабления, одно портовые и двух портовые измерения амплитуды и фазы, анализ интерференции, измерения демодулированного сигнала стандартов WCDMA/HSDPA, GSM/GPRS/EDGE и Fixed WiMAX, демодулирование сигнала по воздуху для стандарта WCDMA/HSDPA, предоставление информации о месте нахождения (координаты), увеличенная точность генератора опорной частоты, делитель питания, а также анализатор потоков Т1. Высокоточный измеритель мощности (Опция 19) дает возможность получить точные данные измерений мощности в диапазоне от 50 MHz до 6 GHz.

BTS Master можно использовать со встроенным анализатором интерференции, который усилен малошумящим предусилителем. В результате можно обнаружить и измерить помехи на уровне до -154 dBm, что позволит инженерам и специалистам технических служб значительно упростить решение проблем с качеством связи, на прямую влияющих на конечного пользователя. Помехи можно исследовать в реальном времени на экране прибора, с помощью функции Спектрограммы.

Программное обеспечение Master Software Tools (MST), дает возможность с легкостью управлять и анализировать полученную информацию, кроме того, она проста в освоении и использовании, что позволит быстро проанализировать производительность системы, состояние и рабочие характеристики обслуживаемых базовых станций.

Приложения:

• анализ спектра – всегда и везде (от 100 kHz до 7,1 GHz)
• тестирование АФУ, однопортовые и двухпортовые измерения (от 10 MHz до 6,0 GHz)
• WCDMA/HSDPA анализ узла B
• GSM/GPRS/EDGE анализ базовых стаций
• WiMAX анализ базовых стаций
• определение и обнаружение помех (интерференции)
• анализ потоков T1/E1

Возможности:

• Компактный, работающий от аккумулятора прибор, вес 4 кг.
• Большой, полупрозрачный (возможность использования при солнечном свете), цветной дисплей
• Лучший в данном классе средний отображаемый уровень шума < -153 dBm при разрешении 10 Hz и разрешении полосы пропускания 1 GHz
• Векторный анализ одно-портовых и двух-портовых измерений
• Встроенный, делитель питания 12V - 24V bias tee
• Измерения демодулированного сигнала WCDMA принятого с помощью антенны по воздуху (OTA)
• Измерения демодулированного сигнала WCDMA/HSDPA GSM/GPRS/EDGE, Fixed WiMAX
• Авто функция быстрого анализа по системе Прошел/Не прошел для измерений WCDMA/HSDPA, GSM/GPRS/EDGE, Fixed WiMAX
• Обнаружение и измерение интерференции
• Использование функции спектрограммы для нахождения не постоянной (прерывистой) интерференции
• Измерение частоты, величины полосы пропускания и мощности множества передаваемых сигналов
• Создание 20 каналов пользователя, сканирование каналов по частоте или номеру канала
• Приемник GPS для получения координат и усиления точности генератора опорной частоты
• Аккумулятор (Li-Ion), возможно заменить в полевых условиях

В базовый комплект поставки анализатора BTS Master MT8222B входят:

высокочастотный переходник N(m) - BNC(f);

высокочастотный переходник N(m) - SMA(f);

программное обеспечение на компакт-диске;

кабель USB A(plug) - USB miniB(plug) для подключения прибора к персональному компьютеру;

прямой кабель Ethernet для подключения прибора к персональному компьютеру;

перекрестный кабель Ethernet для подключения прибора к локальной сети;

носитель информации USB-flash;

руководство пользователя на русском языке в печатном виде.
