AC008 Антенна R&S® — компактное оборудование, фиксирующее широкий перечень параметров. С его помощью можно оценивать плотность потока энергии, ЭМС радиоэлектронной аппаратуры, пеленговать источники электромагнитного излучения и проводить другие измерения. Модель работает в широком диапазоне частот, имеет продуманную надежную конструкцию, пригодна для проведения исследований в сложных полевых условиях. AC008 Антенна R&S® и другие измерительные устройства в нашем каталоге прошли испытания на соответствие актуальным отраслевым стандартам. На них действует официальная гарантия.
Описание:

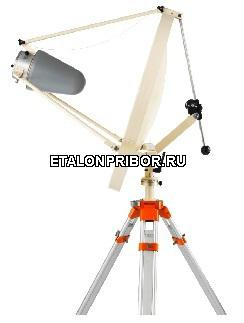

Высокочастотная направленная антенна R&S®АС008 перекрывает частотный диапазон 0,85 – (26,5) ГГц (зависит от применяемого облучателя), состоит из отражателя диаметром 0,9 м и широкополосного облучателя, расположенного в его фокусе и позиционирующего по двум осям устройства.
R&S®АС008 применяется для радиомониторинга и измерений в широком диапазоне частот. Легкий вес, относительно небольшие размеры и малое время сборки делают R&S®АС008 идеальной антенной для мобильных измерений (на открытых площадка и в камерах).
Благодаря специальной конструкции опоры крепления облучателя антенна может быть собрана и разобрана за несколько секунд. Для этого необходимо вытащить верхний штырь из опор, прислонить оставшиеся два штыря вместе с измерительными кабелями к блюду отражателя и зафиксировать в этом положении. Диапазон изменения азимута антенны позволяет установить любой требуемый угол. Если используется дистанционное поворотное устройство, то устройство ручной установки может быть удалено.
Технические характеристики
Параметр | Значение |
Частотный диапазон | от 0,85 до 26,5 ГГц |
Диапазон установки угла | |
по азимуту | 360° |
по углу места | от -6° до +44° |
Поляризация | |
облучатель R&S®HL024A1 | два ортогональных поляризационных канала(модель .02) |
облучатель R&S®HL050 | линейная (модель .05) |
облучатель R&S®HL024S2 | линейная или круговая (модель .04) |
Коэффициент усиления | от 15 до 40 дБ (см. рис. 3) |
Ширина диаграммы направленности на уровне 0,5 | от 20° до 1,5° (см. рис. 3) |
Входное сопротивление | 50 Ом |
КСВН | £2,5 |
Входной разъем | SMA (мама) |
Размеры | |
диаметр отражателя | 0,9 м |
толщина | 0,4 м (сложена для транспортировки) |
масса | 12 кг (без треноги) |
Средняя наработка на отказ | более 500 000 ч |
Диапазон рабочих температур | от -30 до +50°С |
