HL562 Антенна R&S® — компактное оборудование, фиксирующее широкий перечень параметров. С его помощью можно оценивать плотность потока энергии, ЭМС радиоэлектронной аппаратуры, пеленговать источники электромагнитного излучения и проводить другие измерения. Модель работает в широком диапазоне частот, имеет продуманную надежную конструкцию, пригодна для проведения исследований в сложных полевых условиях. HL562 Антенна R&S® и другие измерительные устройства в нашем каталоге прошли испытания на соответствие актуальным отраслевым стандартам. На них действует официальная гарантия.
Описание:

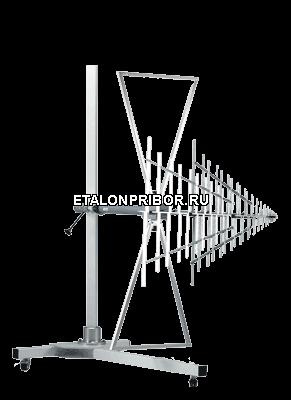

Комбинированная антенна R&S®HL562 совмещает в себе характеристики биконической и логопериодических антенн, благодаря чему имеет необычайно широкий диапазон рабочих частот.
Логопериодическая часть антенны имеет V-образную форму для увеличения чувствительности антенны от 500 МГц до 1 ГГц и получения ровной диаграммы направленности. Данная особенность дает возможность увеличить коэффициент усиления и уменьшить собственные размеры антенны. Вибраторы логопериодической части антенны вырезаны из единого металлического листа, что обеспечивает идеальный электрический контакт.
Идеальная симметрия и согласование позволяют применять антенну для измерения и создания напряжённостей поля порядка 10 В/м и выше.
Технические характеристики
Наименование параметра | Значение |
Диапазон рабочих частот, МГц | от 30 до 3000 |
Поляризация | линейная |
Вход | N-тип, 50 Ом |
КСВН входа, не более | 2 |
Допустимая входная мощность, Вт | |
30 МГц | 150 + 100% AM |
80 МГц | 300 + 100% AM |
250 МГц | 500 + 100% AM |
1 ГГц | 280 + 100% AM |
3 ГГц | 180 + 100% AM |
Коэффициент усиления(от 200 МГц), дБ | 8 |
Поляризационная развязка, дБ, не менее | 20 |
Масса, кг | 5 |
Габаритные размеры (без треноги) (ширина×высота×длина), м | 0,6×1,65×1,68 |
Рабочие условия эксплуатации: | |
Температура окружающего воздуха, °С | от 5 до 40 |
