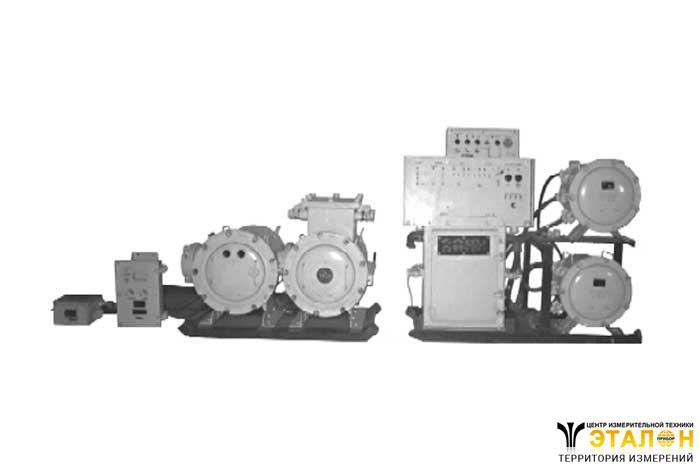

Аппаратура управления КД-А предназначена для управления механизмами очистных комплексов КД-80, КМ-103 и вынесенной системы подачи (ВСП) комбайнов КА-80, К-103М, 1К101УД, ГШ200В, УКД3, УКД 200 по вспомогательным жилам силового кабеля комбайна или с использованием дополнительного кабеля, проложенного по лаве от комбайна на штрек, обеспечения заданных режимов работы (нагрузки и скорости подачи) комбайна с ВСП и защиты их электродвигателей.
Параметры | Значение |
Напряжение питания, В для КД-А.4. | 127 660/1140 |
Мощность, потребляемая от сети В.А, не более | 1400 |
Габаритные размеры, мм
|
|
Аппарат управления широко используется в шахтах, опасных по газу или пыли, в составе электрооборудования очистного участка и работать совместно с магнитными пускателями или станциями управления с различными типами аппаратуры сигнализации и громкоговорящей связи (КУЗ).
Аппаратура состоит из двух составных частей:
Наименование составных частей | КД-А.1 | КД-А.2 | КД-А.3 | КД-А-К.1 | КД-А-К.2 | КД-А-К.3 | КД-А-Ш | КД-А-4 | КД-А.К4 | КД-АШ3 |
Блок штрековый | 1 | 1 | 1 | 1 | 1 | 1 | ||||
Регулятор нагрузки и скорости | 1 | 1 | 1 | 1 | 1 | 1 | ||||
Блок контроля двигателей комбайна (БКД1 | 1 | 1 | 1 | 1 | 1 | |||||
Блок контроля двигателя комбайна (БКДIV) | 1 | 1 | ||||||||
Блок контроля двигателей подачи БКДШ | 1 | 1 | 1 | 1 | 1 | 1 | ||||
Коробка клеммная | 2 | 2 | 2 | 2 | 2 | |||||
Уголок | 1 | 1 | 1 | 1 | ||||||
Пульт машиниста комбайна | 1 | 1 | 1 | 1 | 1 | 1 | ||||
Излучатель акустический | 2 | 2 | 2 | 2 | 2 | 2 | ||||
Тахогенератор | 5 | 5 | 5 | 5 | 5 | 4 | ||||
Клемник 3-х штырьковый | 15 | 15 | ||||||||
Клемник 2-х штырьковый | 21 | 3 | 21 | 1 | ||||||
Кабельные перемычки | ||||||||||
Пульт управления ПУ-1 | 1 | 1 | ||||||||
Пульт управления ПУ-2 | 1 | 1 | ||||||||
Коробка соединительная | 1 | 1 | ||||||||
Источник питания НП36-5 | 1 | 1 | ||||||||
Тахогенератор | 2 | 2 | ||||||||
Выключатель | 1 | 1 | ||||||||
Соединитель | 3 | 3 | ||||||||
Блок блокировки пуска по цепям силового питания | 3 | 1 | 3 | |||||||
Перемычка АУ-СГС | 1 | 1 | ||||||||
Перемычка АУ-РНС | 1 | 1 | ||||||||
Устройство блокировки пуска | 1 | |||||||||
Клемник десятиштырьковый | 4 |
