Автотрансформатор АТСН-16-220-75УХЛ4 (АТСН 16-220-75УХЛ4, АТСН16-220-75УХЛ4)
Предназначен для плавного регулирования напряжения переменного тока промышленной частоты 50Гц.
Номинальное первичное напряжение 220В
Предел регулирования вторичного напряжения при холостом ходе, В 5+1—220-2
Номинальный ток нагрузки 16А
Номинальная частота 50Гц
Число фаз 3
Автотрансформаторы АТСН-16-220-75УХЛ4 предназначены для плавного регулирования напряжения переменного тока промышленной частоты 50Гц.
Автотрансформаторы АТСН-16-220-75УХЛ4 применяются при всевозможных работах в электротехнических лабораториях, например: для питания повышающих трансформаторов, при испытании плавких предохранителей, регулировании реле, автоматов, ограничителей тока и т. п., а также в производственных целях — регулировании температуры в муфельных печах и термостатах и в других случаях, требующих регулирования напряжения.
Автотрансформаторы АТСН-16-220-75УХЛ4 рассчитаны для работы в климатических условиях УХЛ и категории размещения 4 в соответствии с ГОСТ 15150-69, на высоте до 1000 м над уровнем моря, окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

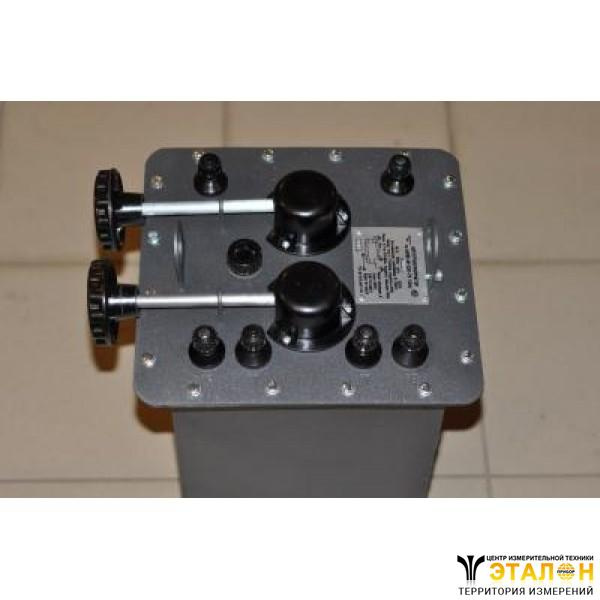

Автотрансформатор АТСН-16-220-75УХЛ4, вид сверху
Автотрансформатор АТСН-16-220-75УХЛ4, вид сбоку
Структура условного обозначения типа автотрансформатора расшифровывается следующим образом:
А — Автотрансформатор Т — Трехфазный
С — Сухой с естественным охлаждением
Н — С регулированием напряжения под нагрузкой
16 — Номинальный ток нагрузки, А
220 — Номинальное первичное напряжение, В
75 — Год начала серийного производства
УХЛ4— Климатическое исполнение и категория размещения по ГОСТ 15150-69
Технические характеристики для автотрансформатора АТСН-16-220-75УХЛ4:
номинальная мощность в кратковременном режиме работы продолжительностью 4 ч., | 6 кВ·А |
номинальное первичное напряжение | 220В |
предел регулирования вторичного напряжения при холостом ходе, В | 5+1—220-2 |
номинальный ток нагрузки | 16А |
номинальная частота | 50Гц |
ток холостого хода | не более 4А |
потери холостого хода, не более |
|
уровень А | 80+12Вт |
уровень Б | 150+22Вт |
число фаз | 3 |
количество регулируемых цепей | 2 |
* Верхний предел максимального напряжения не ограничен.
Уровень А относится к трансформаторам, изготовленным из электротехнической стали с удельными потерями не более 0,9 Вт/кг. Уровень Б — не более 1,1 Вт/кг.
