Тип барьера: пассивный
Маркировка по взрывозащите:
Количество каналов: 2
Параметры нагрузки цепи
[Exib]IIC | [Exib]IIB | |
внешняя емкость, С0 | 0,07 мкФ | 0,7 мкФ |
внешняя индуктивность, L0 | 2,0 мГн | 11 мГн |
Погрешность передачи сигнала
ток | 0,05% от входного сигнала |
напряжение | 0,05% от входного сигнала |

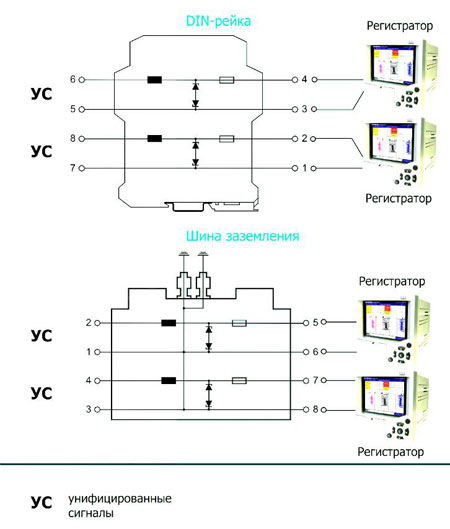

Схемы подключения
Опасная зона Безопасная зона
Применение
Применяются для работы с датчиками с выходными унифицированными сигналами по заземленной схеме.
Типы датчиков и входные сигналы
типы датчиков | УС |
входные сигналы | 0 - 20 мА 0-24 В |
Параметры искрозащиты
максимальное входное напряжение, Um | 250 В |
максимальное выходное напряжение, U0 | 28 В |
максимальный выходной ток, I0 | 93 мА |
максимальная выходная мощность, Р0 | 0,65 Вт |
проходное сопротивление ветви | 330 Ом |
Прочие параметры
температура | -50...60°С |
защита корпуса | IP 30 |
габаритные размеры -DIN-рейка -шина заземления | 12,5x99x114,5 мм 20x77x107 мм |
масса | 0,135 кг |
Пример оформления заказа
карта заказа:
РИФ-П2192 X X N
пример заказа:
РИФ-П2192 ТУ 4217-055-00226253-2006 З шт.
Аналоги
нет аналогов
Стандарты
Сводная таблица Пассивные барьеры искрозащиты РИФ
