Пневмоблок предназначен для подготовки сжатого воздуха в пневмоприводах различного назначения и отключения пневмосистемы магистрали и выпуска сжатого воздуха из пневмосистемы.
Устройство обеспечивает:
Параметр | Значения | |||
Условный проход, мм | 6 | 10 | 16 | 25 |
Номинальное давление, МПа (кгс/см2) | 1,0 (10,0) | |||
Минимальное давление на входе, МПа (кгс/см2) | 0,16 (1,6) | |||
Максимальный расход воздуха при давлении на выходе 0,63 МПа (6,3 кгс/см2), м3/мин, не менее | 0,25 | 0,8 | 2,0 | 4,0 |
Минимальный расход воздуха при давлении на выходе 0,63 МПа (6,3 кгс/см2), м3/мин, не более | 0,16 | 0,16 | 0,16 | 0,16 |
Абсолютная тонкость фильтрации, мкм | 10; 25; 40 | |||
Диапазон настройки давления, МПа (кгс/см2) | 0,05(0,5)...0,9 (9,0) | |||
Полезная вместимость резервуара для масла , дм3, не менее | 0,04 | 0,20 | 0,20 | 0,40 |
Диапазон подачи смазочного материала, капель/мин, не менее, |
| |||
Масса, кг, не более | 0,8 | 2,0 | 2,0 | 6,0 |
Присоединительная резьба, D (см. габаритный чертеж) коническая: |
|
|
|
|

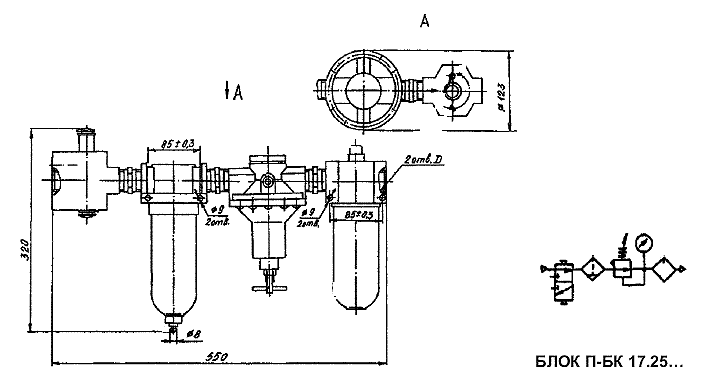

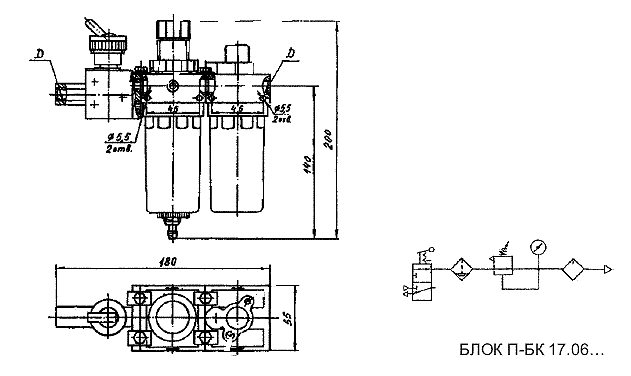

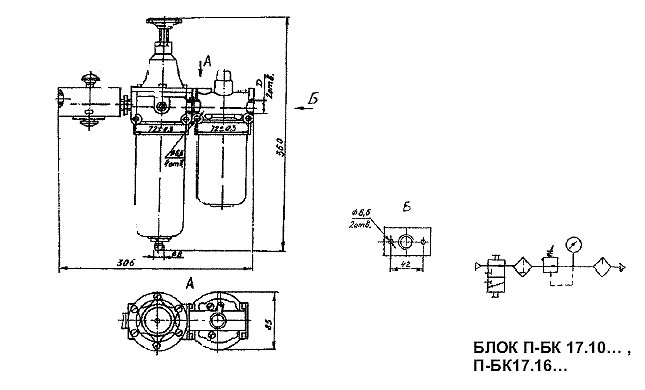

Габаритные чертежи
Пример обозначения при заказе
Пневмоблок кондиционирования сжатого воздуха П-БК17.ХХ. ТУ-2-053-0224842-019-90
