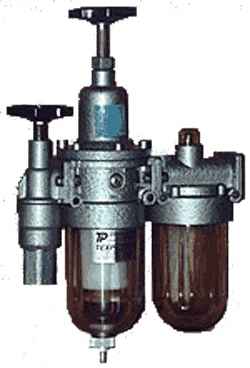

Блок кондиционирования воздуха П-БК предназначен для подготовки сжатого воздуха в пневматических приводах и системах технологического оборудования.
Состав функциональных элементов, составляющих блоки подготовки воздуха
Выполняемая функция | Элемент |
Ручное соединение и отключение питающей магистрали с пневмосистемой | Входной вентиль |
Очистка сжатого воздуха от капельной влаги и твердых частиц с тонкостью фильтрации 10;25;40 мкм, регулирование и автоматическое поддержание давления на выходе | Фильтр-регулятор |
Подача электрического сигнала на включение/отключение при достжении рабочим давлением заданного уровня | Реле давления |
Ручное или электрическое соединение питающей магистрали с пневмосистемой, сброс избыточного давления из пневмосистемы в атмосферу | Ручной или электромагнитный (пневмораспределитель 3/2) клапан безопасности |
Насыщение сжатого воздуха смазочным материалом | Маслораспылитель |
Сброс избыточного давления в атмосферу при превышении рабочим давлением заданного значения | Предохранительный клапан |
Блок, в зависимости от модификации, может включать в себя следующие аппараты:
Состав и устройcтво
Обозначение | Состав | ||||||
Фильтр- регулятор | Фильтр- регулятор | Фильтр- регулятор | Фильтр- регулятор | Фильтр- регулятор | Фильтр- регулятор | Фильтр- регулятор | |
П-БК 01. | Х | - | Х | - | - | - | - |
П-БК 02. | Х | - | - | - | Х | - | - |
П-БК 03. | Х | - | - | - | - | Х | - |
П-БК 04. | Х | - | Х | - | - | Х | - |
П-БК 05. | Х | - | - | - | Х | Х | - |
П-БК 06. | Х | - | - | - | - | Х | Х |
П-БК 07. | Х | - | Х | - | - | Х | Х |
П-БК 08. | Х | - | - | - | Х | Х | Х |
П-БК 09. | Х | Х | - | - | - | - | - |
П-БК 10. | Х | Х | Х | - | - | - | - |
П-БК 11. | Х | Х | - | - | Х | - | - |
П-БК 12. | Х | Х | - | - | - | Х | - |
П-БК 13. | Х | Х | Х | - | - | Х | - |
П-БК 14. | Х | Х | - | - | Х | Х | - |
П-БК 15. | Х | Х | - | - | - | Х | Х |
П-БК 16. | Х | Х | Х | - | - | Х | Х |
П-БК 17. | Х | Х | - | Х | - | - | Х |
Подробные технические характеристики модульных устройств (П-МК...) размещены в соответствующих разделах.
Технические характеристики
Параметр | Значения для условного прохода: | |||
6 | 10 | 16 | 25 | |
Минимальное давление на входе МПа (кгс/см2) | 0,16 (1,6) | |||
Номинальное давление МПа (кгс/см2) | 1,0 (10) | |||
Расход воздуха при давлении на выходе 0,63 МПа (6,3 кгс/см2), м3/мин: |
|
|
|
|
Габаритный чертеж
Исполнение по выполняемым функциям | Значение | |||||
Усл. проход | Габаритные размеры, мм | D | Масса, кг | |||
L | B | H | ||||
П-БК 01 | 10 | 135 | 85 | 360 | М16х1,5; К3/8" | 2,2 |
16 | М22х1,5; К1/2" | |||||
П-БК 02 | 10 | 154 | 85 | 360 | М16х1,5; К3/8" | 2,6 |
16 | М22х1,5; К1/2" | |||||
П-БК 03 | 10 | 120 | 85 | 360 | М16х1,5; К3/8" | 2,2 |
16 | М22х1,5; К1/2" | |||||
П-БК 04 | 10 | 170 | 85 | 360 | М16х1,5; К3/8" | 2,4 |
16 | М22х1,5; К1/2" | |||||
П-БК 05 | 10 | 186 | 85 | 360 | М16х1,5; К3/8" | 2,9 |
16 | М22х1,5; К1/2" | |||||
П-БК 06 | 10 | 120 | 85 | 360 | М16х1,5; К3/8" | 2,4 |
16 | М22х1,5; К1/2" | |||||
П-БК 07 | 10 | 170 | 85 | 360 | М16х1,5; К3/8" | 2,6 |
16 | М22х1,5; К1/2" | |||||
П-БК 08 | 10 | 186 | 85 | 360 | М16х1,5; К3/8" | 3,2 |
16 | М22х1,5; К1/2" | |||||
П-БК 09 | 6 | 110 | 55 | 180 | М12х1,5; К1/4" | 1,0 |
10 | 170 | 85 | 360 | М16х1,5; К3/8" | 2,4 | |
16 | 170 | 85 | 360 | М22х1,5; К1/2" | 2,4 | |
П-БК 10 | 10 | 220 | 85 | 360 | М16х1,5; К3/8" | 2,65 |
16 | 220 | 85 | 360 | М22х1,5; К1/2" | 2,65 | |
П-БК 11 | 6 | 150 | 78 | 180 | М12х1,5; К1/4" | 1,6 |
10 | 240 | 85 | 360 | М16х1,5; К3/8" | 3,2 | |
16 | 240 | 85 | 360 | М22х1,5; К1/2" | 3,2 | |
П-БК 12 | 10 | 202 | 86 | 360 | М16х1,5; К3/8" | 2,7 |
16 | 202 | 86 | 360 | М22х1,5; К1/2" | 2,7 | |
П-БК 13 | 10 | 250 | 86 | 360 | М16х1,5; К3/8" | 3,0 |
16 | 250 | 86 | 360 | М22х1,5; К1/2" | 3,0 | |
П-БК 14 | 10 | 272 | 86 | 360 | М16х1,5; К3/8" | 3,5 |
16 | 272 | 86 | 360 | М22х1,5; К1/2" | 3,5 | |
П-БК 15 | 10 | 202 | 86 | 360 | М16х1,5; К3/8" | 3,2 |
16 | 202 | 86 | 360 | М22х1,5; К1/2" | 3,2 | |
П-БК 16 | 10 | 250 | 86 | 360 | М16х1,5; К3/8" | 3,2 |
16 | 250 | 86 | 360 | М22х1,5; К1/2" | 3,2 | |
П-БК 17 | 6 | 180 | 55 | 200 | М12х1,5; К1/4" | 0,8 |
10 | 272 | 86 | 360 | М16х1,5; К3/8" | 3,7 | |
16 | 272 | 86 | 360 | М22х1,5; К1/2" | 3,7 | |
25 | 550 | 123 | 320 | М33х1,5; К1" | 6,0 |
Значение номинального давления для всех модификаций составляет 1 МПа (10 кгс/см2).
Конденсатоотводчик - полуавтоматический.
Обозначение | Варианты исполнения |
П-БК ХХ.xx.xx | Выполняемая функция |
П-БК xx.ХХ.xx | Величина условного прохода, мм |
П-БК xx.xx.Хx | Класс загрязненности сжатого воздуха на выходе из блока: |
П-БК xx.xx.xХ | Вид присоединительной резьбы и способ удаления конденсата: |
П-БК xx.xx.xx УХЛ4 | Климатическое исполнение, категория размещения |
Пример обозначения при заказе
Пневмоблок П-БК ХХ.ХХ.ХХ УХЛ4 ТУ-2-053-0224842-019-90
