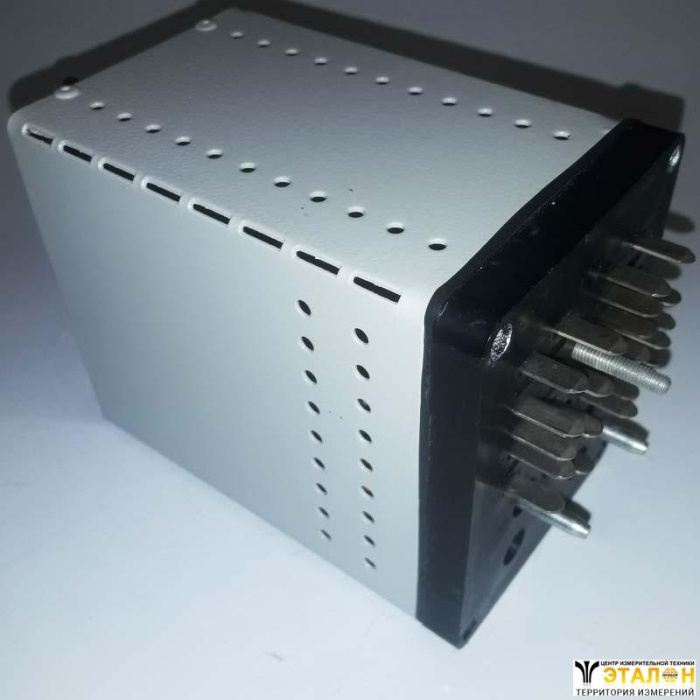

Блок питания ДСНП-3 предназначен для питания линии двойного снижения напряжения постоянным током.
Установка | в штепсельные розетки реле НШМ |
Степень защиты | IP20 по ГОСТ 14254 |
Напряжение питания | 230 В от сети переменного тока |
Потребляемый ток от сети переменного тока | до 200 мА |
Входное сопротивление на клеммах 81, 73 для частоты 300 Гц | от 1,8 кОм |
Габаритные размеры | 200х87х112 мм |
Масса | 1 кг |
Параметр | Величина параметра при перемычках на клеммах | |||
63-61 | 63-62 | 63-53 | 63-51 | |
Постоянное выходное напряжение при холостом ходе, В, не менее | 18 | 37 | 75 | 115 |
Ток нагрузки, мА | 80 | 150 | 150 | 150 |
Постоянное выходное напряжение на нагрузке, В, не менее | 10 | 20 | 55 | 85 |
Напряжение переменной составляющей на нагрузке, мВ, не более | 30 | 30 | 30 | 160 |
Блок ДСНП-3 предназначен для работы при температуре окружающего воздуха от 1 до 40 °С (вид климатического исполнения УХЛ, категория размещения 4 по ГОСТ 15150).

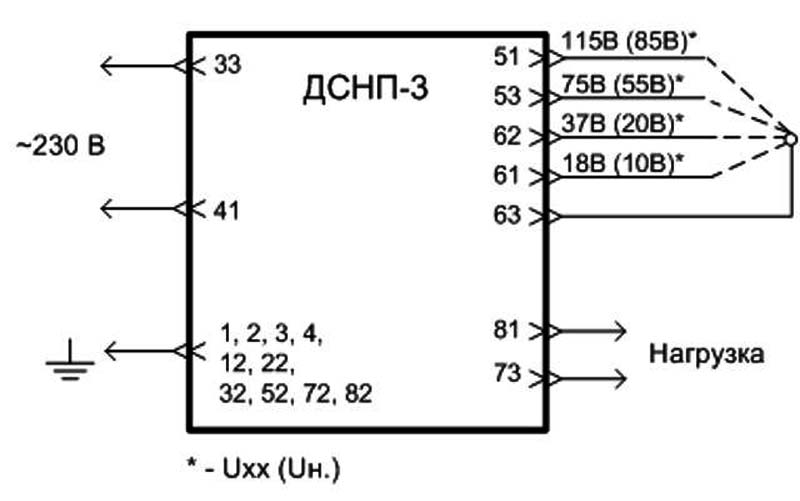

Схема внешних подключений блока ДСНП-3
