БП14Б-Д4.4-24

Цена:
6 120
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

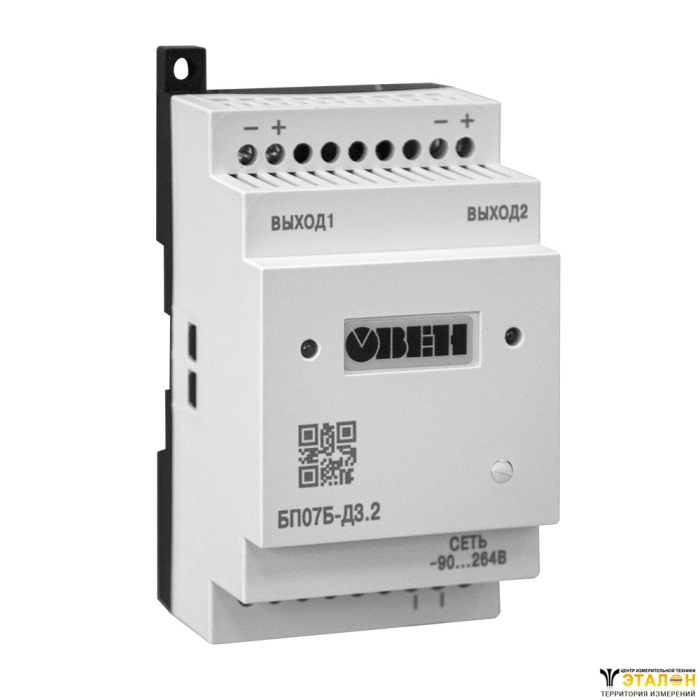

Блоки питания ОВЕН БП02, БП04, БП07, БП14 предназначены для питания датчиков стабилизированным напряжением постоянного тока.

Максимальная выходная мощность: 2, 4, 7, 14 Вт. Каждый блок питания имеет модификации двух номиналов выходного напряжения: 24 и 36 В.

Блоки питания БП02, БП04, БП07, БП14 выпускаются в пластиковых корпусах с креплением на DIN-рейку.

  • Преобразование переменного (постоянного) напряжения в постоянное стабилизированное напряжение.
  • Один или несколько гальванически изолированных каналов питания датчиков.
  • Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
  • Защита от перенапряжения и импульсных помех на входе.
  • Защита от перегрузки, короткого замыкания и перегрева.
  • Индикация о наличии напряжения на выходе.

Примеры применения блоков питания для датчиков

Примеры применения блоков питания для датчиков

Основные технические характеристики

Параметр

Значение

Входное напряжение:

– переменного тока

90...264 В

– постоянного тока110...370 В

Частота входного переменного напряжения

47...63 Гц

Выходное напряжение

24 и 36 В

Коррекция выходного напряжения

22…26 В

Нестабильность выходного напряжения при изменении напряжения питания

±0,2 %

Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax

±0,25 %

Электрическая прочность изоляции:

– вход - выход (действующее значение)

3 кВ

– вход - корпус (действующее значение)1,5 кВ

Коэффициент полезного действия

Не менее 85%

Степень защиты корпуса (со стороны передней панели)

IP20

Условия эксплуатации

Параметр

Значение

Температура окружающего воздуха

–20...+50 °С

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %

Электрические характеристики

Модификация

прибора

Количество каналов

Суммарная мощность, Вт

Мощность в канале, Вт

Выходное напряжение в канале, В

Макс. ток нагрузки в канале, А

Амплитуда пульсации выходного напряжения, мВ

БП02Б-Д1-24

1

2,5

2,5

24±3 %

0,1

120

БП04Б-Д2-24

1

4

4,0

24±2 %

0,165

100

БП04Б-Д2-36

1

4

4,0

36±2 %

0,110

100

БП07Б-Д3.2-24

2

7

3,5

24±0,48 %

0,145

60

БП07Б-Д3.2-36

2

7

3,5

36±0,72 %

0,095

60

БП14Б-Д4.2-24

2

14

7,0

24±0,48 %

0,29

60

БП14Б-Д4.2-36

2

14

7,0

36±0,72 %

0,19

60

БП14Б-Д4.4-24

4

14

3,5

24±0,48 %

0,145

60

БП14Б-Д4.4-36

4

14

3,5

36±0,72 %

0,095

60

Функциональная схема

Защита по перегрузке типа «отсечка»

Защита по перегрузке типа «отсечка»

Защита от короткого замыкания

При возникновении короткого замыкания блоки питания ОВЕН БП02, БП04, БП07, БП14 уходят в режим «отсечки» до восстановления.

Защита от перегрева

При перегреве блоки питания ОВЕН БП02, БП04, БП07, БП14 уходят в режим «отсечки».

Защита от перегрева

График снижения мощности ОВЕН БП02, БП04, БП07, БП14 в зависимости от температуры окружающей среды. Затемненная область на графике показывает область температур и нагрузок, в которых допускается эксплуатация блока питания.

Схемы подключения

Схема подключения БП02
Схема подключения БП04
Схема подключения БП07
Схема подключения БП14Б-Д4.2-хх
Схема подключения БП14Б-Д4.4-хх

Примечание. При длине проводов между блоком и нагрузкой более 1 м и отсутствием на входе нагрузки входных конденсаторов рекомендуется параллельно нагрузке подключить керамический конденсатор емкостью не менее 0,1 мкФ и напряжением ≥1,5 Uвых применяемого блока.

Комплект поставки

  • Прибор
  • Фиксатор
  • Паспорт и гарантийный талон
  • Руководство по эксплуатации
  • Результаты индивидуальных стендовых испытаний (см. ниже пример)

Пример результатов индивидуальных стендовых испытаний

Пример результатов индивидуальных стендовых испытаний
