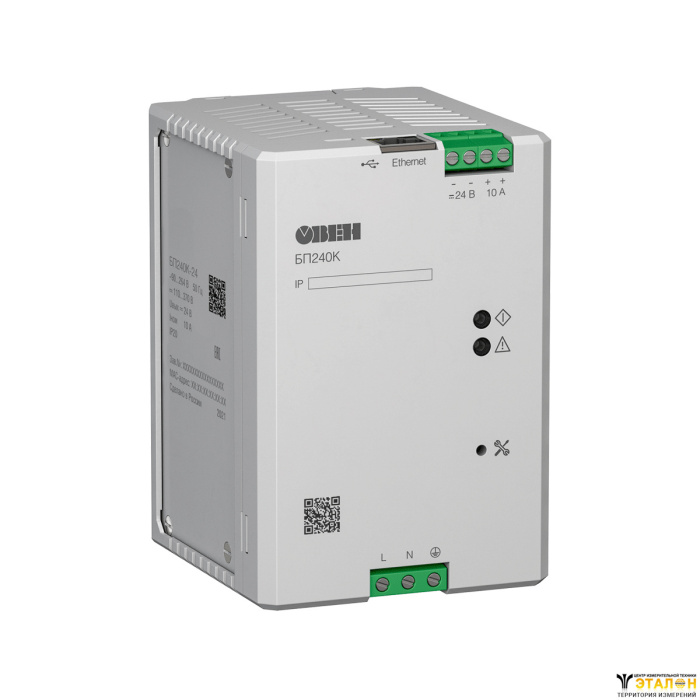

БП240К блок питания для ПЛК и ответственных применений с интерфейсом Ethernet
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Блок питания БП240К-24 предназначен для питания стабилизированным напряжением 24 В приборов локальной автоматики и распределенных систем. Прибор является частью «Экосистемы-210» компании ОВЕН и рекомендуется для совместного применения с программируемыми логическими контроллерами ПЛК210 и модулями ввода-вывода Мх210. Встроенные программные алгоритмы позволяют блоку питания передавать данные о своем состоянии по сети Ethernet и в облачный сервис OwenCloud.
- Конфигурирование и регулировка напряжения и выходного тока по Ethernet или USB (разъем типа microUSB).
- Ограничение выходного тока 120 % от номинального значения (режим статического резервирования Istat.boost).
- Защита от импульсного тока, перенапряжения, коротких замыканий.
- Минимальный уровень пульсаций (менее 0,5 %).
- Параллельное и последовательное подключение нескольких блоков без дополнительных внешних устройств защиты и выравнивания выходных токов.
- Расширенный климатический диапазон: -40…+70 °С – без снижения рабочих характеристик.
- Удобный монтаж в шкаф автоматики (размеры корпуса: ширина 85 мм, глубина 95 мм).
Примеры применения
Основные технические характеристики
Наименование | Значение | |
Выходные параметры | ||
Номинальное напряжение (Uном) | 24 В | |
Номинальный ток (Iном) | 10 А | |
Номинальная мощность (Pном) | 240 Вт | |
Диапазон подстройки выходного напряжения | 22,5…29,0 В | |
Допустимое отклонение напряжения, в том числе: | ||
— нестабильность выходного напряжения от входного напряжения | ± 0,7 % | |
— нестабильность выходного напряжения от выходного тока | ± 2,0 % | |
— коэффициент температурной нестабильности | ± 0,02 %/°С | |
Размах напряжения шума и пульсаций (межпиковое), не более | 120 мВ | |
Время установления выходного напряжения, не более | 2,5 с | |
Входные параметры | ||
Напряжение питания переменного тока | 90…264 В | |
Частота переменного тока | 47…63 Гц | |
Напряжение питания постоянного тока | 110…370 В | |
Номинальный ток потребления, не более | 3,25 А | |
Пусковой ток, не более | 35 А | |
КПД при номинальной нагрузке, не менее | 90 % | |
Защиты | ||
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока | 120…125% от Iном | |
Безопасность и ЭМС | ||
Устойчивость к механическим воздействиям по ГОСТ IEC 61131-2 | N2 | |
Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3 | Критерий качества А | |
Излучение радиопомех (помехоэмиссия) по ГОСТ 32132.3-2013* | Класс А | |
Степень защиты по ГОСТ 14254 | IP20 | |
Категория перенапряжения по ГОСТ IEC 61204-7 | I | |
Степень загрязнения по ГОСТ Р 50030.1 | 2 | |
Электрическая прочность изоляции: | ||
— вход-выход, вход-порт Ethernet | 3000 В | |
— вход-корпус | 1500 В | |
— выход-порт Ethernet | 1000 В | |
Сопротивление изоляции (вход-выход-корпус) при 500 В, не менее | 20 МОм | |
Ethernet (заводская установка) | ||
IP-адрес | 192.168.1.99 | |
Маска подсети | 255.255.255.0 | |
IP-адрес шлюза | 192.168.1.1 | |
USB | ||
Адрес устройства | 1 | |
Протокол для подключения к OwenConfigurator | Owen Auto Detection Protocol | |
Окружающая среда | ||
Рабочий диапазон температур окружающей среды (Tокруж) | Минус 40…+70 °С | |
Влажность воздуха при +25 °С и более низких температурах без конденсации влаги, не более | 80 % | |
Атмосферное давление | 84...106,7 кПа | |
Температура хранения и транспортирования | -40…+70 °С | |
Прочее | ||
Срок эксплуатации | 10 лет | |
Срок гарантийного обслуживания | 2 года | |
Средняя наработка на отказ | 70 000 ч | |
Масса, не более | 1,25 кг | |
Тип автоматического выключателя | 10...16 A (характеристика B, C, D или аналогичная) | |
* При условии подключения защитного заземления. | ||
Функциональная схема
Защита от перегрева (диапазон рабочих температур)
Защита по перегрузке типа «ограничение выходного тока»
КПД
Элементы управления
На лицевой панели блока питания БП240К размещены: сервисная кнопка, индикаторы «Работа» и «Авария», поле для нанесения IP-адреса (тонким маркером или наклейка). Сверху панели разъемы для Ethernet и MicroUSB.
Назначение сервисной кнопки
:
- восстановление заводских настроек;
- установка IP-адреса;
- обновление встроенного ПО.
Событие | Индикаторы | |
Работа | Авария | |
Номинальная нагрузка | Светится зеленым | Не светится |
Режим ограничения выходного тока | Светится оранжевым | Не светится |
Режим КЗ | Светится красным | Не светится |
Перегрев блока, выходное напряжение отсутствует | Не светится | Светится красным |
Перегрев блока, выходное напряжение есть | Не светится | Светится оранжевым |
Схемы подключения
Комплект поставки
- Прибор
- Паспорт и гарантийный талон
- Краткое руководство
- Результаты индивидуальных стендовых испытаний
- Заглушка Ethernet
- Заглушка USB
