БП30А-24С
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы

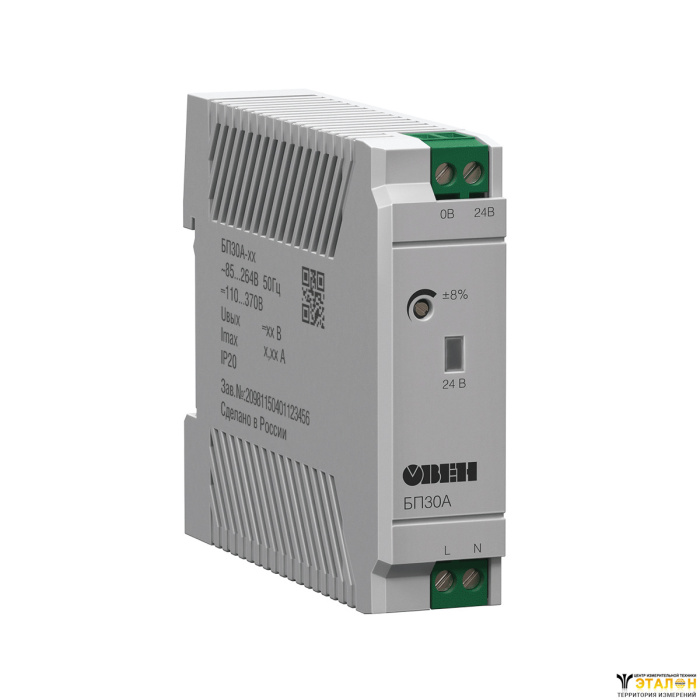

Блоки питания ОВЕН БП30А, БП30А-С предназначены для питания стабилизированным напряжением 12 или 24 В приборов и датчиков. Рекомендуются к применению в шкафах автоматики, где требуется компактное по ширине решение: ширина корпуса – 22 мм.
- Удобный монтаж в шкаф автоматики: съемные клеммники, компактный корпус шириной 22 мм.
- Возможность параллельного подключения двух блоков питания (для резервирования) без дополнительных устройств.
- Исполнения для обычного (-20…+50 ºС) и расширенного (-40…+70 ºС) климатических диапазонов.
- Регулировка выходного напряжения: ±8 %.
- Минимальный уровень пульсаций (менее 0,5 %).
- Гарантированная защита блока питания и нагрузки: от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске.
Примеры применения
Основные технические характеристики
Наименование | Значение | |||
БП30А-12 | БП30А-24 | БП30А-12С | БП30А-24С | |
Выходные параметры | ||||
Номинальное напряжение | 12 В | 24 В | 12 В | 24 В |
Номинальный ток | 2,5 А | 1,25 А | 2,5 А | 1,25 А |
Номинальная мощность | 30 Вт | |||
Подстройка выходного напряжения | ±8 % | |||
Допустимое отклонение напряжения, в том числе: | 2 % | |||
| ±0,5 %
| |||
| ±0,5 % | |||
| ±0,015 % / °С | |||
Размах напряжения шума и пульсаций (межпиковое), не более: | ||||
| 50 мВ | |||
| 120 мВ | |||
Входные параметры | ||||
Напряжение питания переменного тока | 85…264 В (номинальные значения – 120 и 230 В) | |||
Частота переменного тока | 45…65 Гц | |||
Напряжение питания постоянного тока | 110…370 В | |||
Номинальный ток потребления, не более | 0,5 А | |||
Пусковой ток, не более | 25 А | |||
КПД при номинальной нагрузке, не менее* | 80 % | 85 % | 80 % | 85 % |
Защиты | ||||
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока | 104…116 % от Iном | |||
Тип защиты от перенапряжения – ограничение выходного напряжения: порог ограничения выходного напряжения | 150 % от Uном | |||
Безопасность и ЭМС | ||||
Устойчивость к механическим воздействиям | N2 | |||
Устойчивость к электромагнитным воздействиям | Критерий качества А | |||
Уровень электромагнитной эмиссии по порту питания | Класс Б | |||
Степень защиты по ГОСТ 14254-2015 | IP20 | |||
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 | II | |||
Изоляция по ГОСТ 12.2.091-2012 | Усиленная | |||
Категория перенапряжения по ГОСТ Р 50571.19-2000 | II | |||
Степень загрязнения по ГОСТ Р 50030.1-2000 | 2 | |||
Электрическая прочность изоляции: | ||||
| 3000 В | |||
| 1500 В | |||
Сопротивление изоляции (вход-выход-корпус) | 20 МОм | |||
Окружающая среда | ||||
Рабочий диапазон температур окружающей среды | -20…+50 °С | -40…+70 °С | ||
Температура хранения и транспортирования | -50…+80 °С | |||
Прочее | ||||
Срок эксплуатации | 10 лет | |||
Срок гарантийного обслуживания | 2 года | |||
Средняя наработка на отказ | 50 000 ч | |||
Масса, не более | 0,3 кг | |||
Возможность последовательного соединения | Есть | |||
Возможность параллельного соединения | Есть | |||
Тип автоматического выключателя | 6 А, тип С или 10 А, тип B | |||
* При номинальных значениях входного напряжения в нормальных условиях. | ||||
Функциональная схема
Защита от перегрева (диапазон рабочих температур)
Применение блока питания БП30А допускается только при температурах окружающей среды, выделенных на графике затемнением.
График зависимости выходной мощности блока питания от температуры окружающей среды
Защита по перегрузке типа «ограничение выходного тока»
Блок питания БП30А автоматически ограничивает выходной ток в диапазоне 110±5 % от номинального.
Ограничение выходного тока с помощью БП30А
КПД
Схемы подключения
Комплект поставки
- Прибор
- Паспорт и гарантийный талон
- Краткое руководство
- Результаты индивидуальных стендовых испытаний
Примеры результатов индивидуальных стендовых испытаний
