Пневмоблоки подготовки воздуха предназначены для подготовки сжатого воздуха в пневматических приводах и системах технологического оборудования.
Пневмоблок П-Б16 максимально может включать в себя следующие аппараты:
комбинированный аппарат фильтр-регулятор;
входной вентиль (запорная часть которого выполняет также роль обратного клапана);
маслораспылитель;
реле давления;
манометр;
выпускной клапан.
Пневмосхема
П-Б16.21 | П-Б16.31 |
![]() | ![]() |
Технические характеристики
Параметр | Нормы для типоразмеров | |
П-Б16.21 | П-Б16.31 | |
Присоединение, D (см. габаритный чертеж) | К1/2" | К1/2" |
Номинальное давление, МПа (кгс/см2) | 1,0(10) | |
Диапазон настройки давления на выходе, МПа (кгс/см2) | 0,05—0,9 (0,5—9,0) | |
Расход воздуха при давлении на выходе 0,4 МПа (4 кгс/см2), м3/мин: -номинальный -минимальный |
| |
Изменение редуцированного давления на выходе блока при изменении расхода от О до номинального значения, МПа (кгс/см2), не более | 0,06 (0,6) | 0,1 (1,0) |
Степень влагоотделения, %, не менее | 92 | 92 |
Абсолютная тонкость фильтрации, мкм | 40 | |
Диапазон подачи масла при расходе сжатого воздуха, капель/мин, не менее: -номинальный -минимальный | - |
|
Изменение редуцированного давления на выходе блока при изменении давления на входе с 1 МПа (10 кгс/см2) до давления настройки, но не ниже 0,2 МПа (2 кгс/см2) при расходе воздуха, равном 5% от номинального, МПа (кгс/см2), не более |
| |
Изменение редуцированного давления на выходе блока при изменении расхода от О до номинального значения, МПа (кгс/см2), не более | 0,06 (0,6) | 0,1 (1,0) |
Номинальная вместимость резервуара для сбора конденсата, см3 , не менее | 70 | 70 |
Номинальная вместимость резервуара для масла, см3 , не менее | - | 200 |
Диапазон настройки давления, МПа (кгс/см2) | 0,14-0,63 (1,4-6,3) | |
Погрешность срабатывания реле давления, %, не более | ±10 | |
Зона нечувствительности реле давления, %, не более | 20 | |
Масса, кг, не более | 2,2 | 2,8 |
Устройcтво и работа
Для отбора воздуха без смазки в блоке предусмотрено отверстие О1 , (К 3/8”), заглушенное пробкой.
Степень защиты оболочки реле давления соответствует IР20 по ГОСТ 14254-80.
Указания по применению
Сжатый воздух, подводимый к устройству очистки сжатого воздуха, должен быть очищен не грубее 12 класса загрязненности по ГОСТ 17433-80.
Пневмоблок подготовки воздуха должен устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров в вертикальном положении фильтром вниз (отклонение от вертикали не более 5°).
Для подсоединения пневмоблока к системе на входе имеется резьбовое отверстие П вентиля, а на выходе — резьбовое отверстие О 2 выпускного клапана.
Для использования воздуха без смазочного материала служит отверстие О 1 (К 3/8'’), заглушенное пробкой. При этом общий расход воздуха (без смазки и со смазкой) не должен превышать значения, приведенного в технической характеристике.
Отвод конденсата необходимо производить в дренажную систему. При отсутствии дренажной системы для слива необходимо предусмотреть специальные емкости или колодцы и периодически удалять из них конденсат.
Для маслораспылителей используются минеральные масла с вязкостью не более 35 мм2/с (сСт) при температуре +50оС, очищенные не грубее 14 класса чистоты по ГОСТ 17216-71.
Закрепление пневмоблока производится к вертикальной стенке (или кронштейну) через отверстия, расположенные в корпусе фильтра-регулятора и маслораспылителя.
После присоединения пневмоблока к пневмосистеме и реле давления к электрической сети необходимо при помощи редукционного клапана настроить реле давления на необходимое минимальное давление. Затем при установившемся расходе установить рабочее давление в системе и настроить каплепадение маслораспылителя.
В процессе эксплуатации необходимо производить промывку металлокерамических фильтрующих элементов и внутренних поверхностей фильтра, периодически проверять настройку каплепадения маслораспылителя и уровень масла в нем.

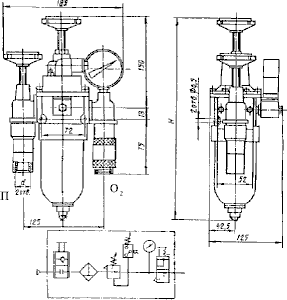

Чертеж и габаритные размеры
П-Б16.21
П-Б16.31
Варианты исполнения
Климатические исполнения пневмоблоков подготовки воздуха УХЛ и О (только для тропиков), категория размещения 4 по ГОСТ 15150-69.
По требованию потребителя пневмоблоки могут поставляться без реализации каких-либо функций.
Варианты исполнения
П-Б16.Х x x | Выполняемые функции: |
П-Б16.x Х x | Вид присоединительной резьбы: |
П-Б16.x x Х | Климатическое исполнение |
Пример обозначения при заказе
Пример обозначения при заказе пневмоблока подготовки воздуха исполнения 3 по выполняемым функциям, с конической резьбой, климатического исполнения УХЛ, категории размещения 4:
Пневмоблок П-Б16.31 УХЛ4 ТУ У 00223800.013-96.
