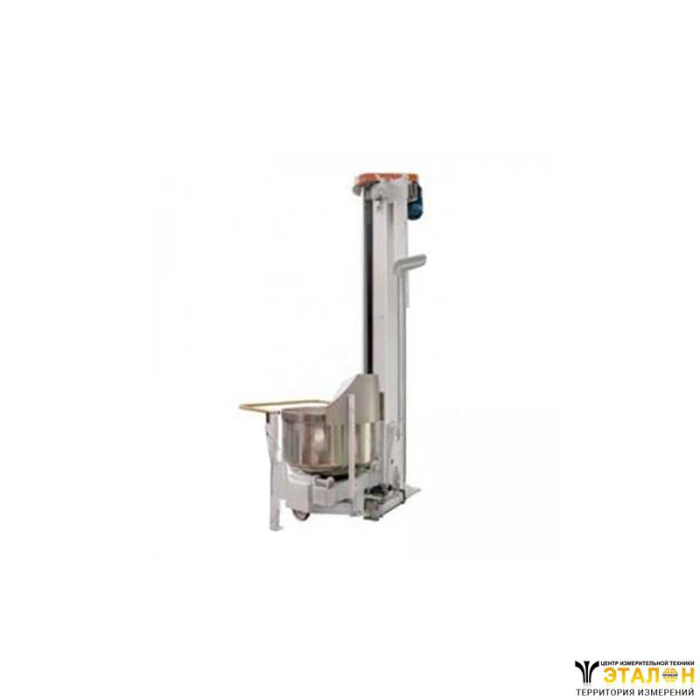

Дежеопрокидыватель А2-ХПД состоит из следующих основных узлов: привода, карусели, ка-ретки, стойки и электрооборудования.
Опрокидыватель представляет собой стойку, имеющую в верх-ней части неподвижный копир, с вращающейся вокруг нее каруселью, которая подает дежу с тестом к листу подъема и останавлива-ется над подъемной кареткой. На уголке дежи расположен ролик, который при подъеме дежи входит в паз копира, установленного на каркасе карусели, поворачивая дежу.
При повороте дежи в пазы уголка, закрепленного в нижней части дежи, находят кулаки под-вижной каретки. Таким образом происходит стопорение дежи на подъемной каретке. В верхней части стойки расположен привод подъема каретки. На приводном шкиве червячного редуктора уста-новлен тормоз.
Включение машины в работу осуществляется реверсивным маг-нитным пускателем и трехкнопочным щитком управления, который установлен на правой стойке машины.
Дежа с тестом, установленная на дежевом конвейере, подво-дится каруселью на позицию разгрузки. В этом положении дежа останавливается фиксированно над кареткой подъемоопрокидывателя. Если карусель с дежой остановится неправильно, то подъемо-опрокидыватель не включится.
Исполнение | А2-ХПД | А2-ХПД |
Макс. грузоподьемность, кгс | 510 | |
Высота подьема, мм | 410 | 1900 |
Время опрокидывания, с | 15+5 | 45+5 |
Мощность, кВт | 1,5 | |
Габариты, мм | 1700х1500х1380 | 1700х1500х2870 |
Масса, кг | 460 | 600 |
Емкость дежи, л | 330 |
