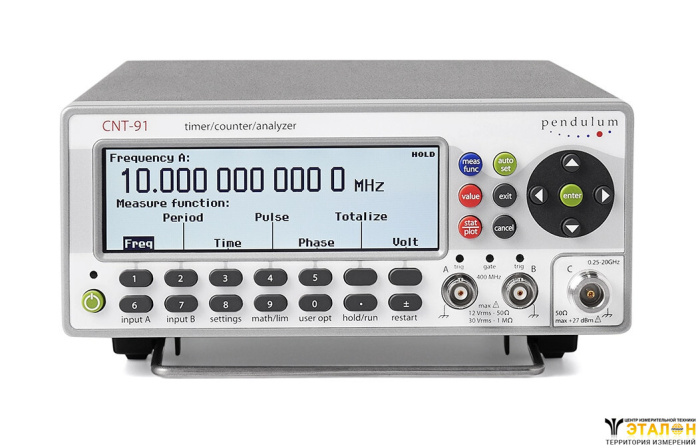

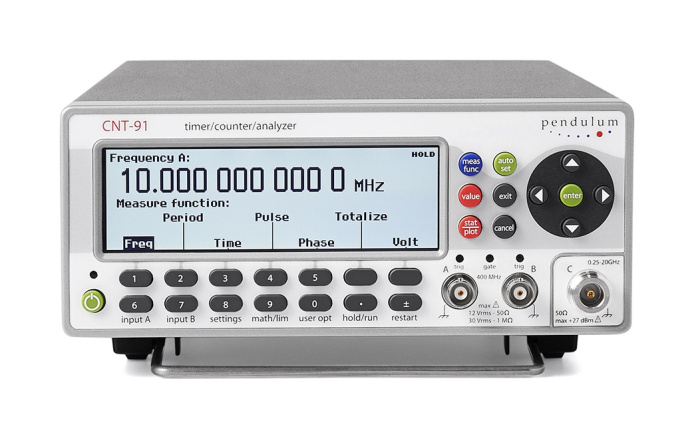

Описание CNT-91:

Предназначен для высокоточного измерения частоты, периода, фазы и рабочего цикла в задаваемых пользователем пределах, калибровки и анализа времени и частоты, статистической обработки результатов измерений и выполнения математических операций с полученными данными. Наличие GPIB/USB интерфейса дает возможность подключать прибор к персональному компьютеру и с помощью программного обеспечения TimeView производить регистрацию, анализ и архивирование результатов измерений. Частотомеры данной серии имеют графический интерфейс и усовершенствованное управление измерениями.

Технические параметры CNT-91:

Измерение частоты:
по входам А,В: 0,002 Гц-300 МГц;
по входу С:
0.1 - 2,7 ГГц (опция 10);
0.3 - 8 ГГц (опция 13);
0.25 - 14 ГГц (опция 14);
0.25 - 20 ГГц (опция 14B)
Измерение периода усредненного сигнала
по входам А,B: 3,3 нс - 500 с
по входу С: 330 пс – 10 нс (опция 10)
по входу С: 125 пс – 3,3 нс (опция 13)
по входу С: 72 пс – 5 нс (опция 14)
по входу С: 50 пс – 5 нс (опция 14В)
с разрешение 12 цифр
Измерение периода одиночного сигнала по входам А,B: 3,3 нс - 1000 с, разрешение 100 пс
Измерение периода Back-to-back по входам А,B (CNT-91): 4 мс - 500 с, разрешение 50 пс RMS
Измерение временного интервала А-А,А-В,В-А,В-В:
-5 нс - +106 с (обычный расчет)
-106 с - +106 с (интеллектуальный расчет)
Разрешение: 100/50 пс
минимальная ширина импульса: 1,6 нс
Интеллектуальный расчет: интервал времени для определения знака (А перед В или А после В)
Определение положительной/отрицательной ширины импульса по входам А,В: 2,3 нс - 106 с
Определение времени переднего и заднего фронта по входам А,В: 1,5 нс - 106 с
Уровни срабатывания: 10% и 90% амплитуды сигнала
Фаза выхода А относительно В и выхода В относительно А: -180 - +360° , частота до 160 МГц
разрешение: одиночный цикл 0,001°-10 кГц, уменьшение до 1°>10 МГц
усреднением можно добиться улучшения разрешения
Суммирование по входам А,В: ∑А, ∑В, ∑А+В, ∑А-В, ∑А/В
разрешение 1-1010 (0-232) счетов, диапазон частоты: 0-160 МГц
Определение положительного и отрицательного коэффициента режима по входам А,В: 10-6-1
диапазон частот: 0,1 Гц-300МГц
Временные метки по входам А,В: необработанные данные о временных метках вместе с количеством импульсов на входе А,В доступны только через шину GPIB или USB
Максимальная частота: 160 МГц, разрешение временной метки: 100/50 (CNT-91) пс

Входы А и В:

Соединение: DC (DC-300 МГц) или AC (10 Гц-300 МГц)
Импеданс: 1 МОм/20 пФ или 50 Ом
Максимальная межканальная разность задержки: 500 пс
Чувствительность:
DC-100 МГц: 10 мВ (RMS);
100-200 МГц: 30 мВ (RMS);
200-300 МГц: 40 мВ (RMS).
Ослабление: х1, х10
Отображение уровня срабатывания на дисплее:
разрешение: 1 мВ (CNT-91)
неопределенность (х1): ±(15 мВ+1% уровня срабатывания)
В автоматическом режиме уровень срабатывания устанавливается равным 50% входного сигнала (10% и 90% для периода переднего/заднего фронта)
Автоматический режим гистерезиса:
время: минимальный период гистерезиса (коррекция на гистерезис)
частота: 1/3 амплитуды входного сигнала
Аналоговый шумовой фильтр: номинал 100 кГц, RC-типа
Цифровой низкочастотный фильтр: переменная частота среза 1 Гц – 50 МГц
Максимальное допустимое напряжение:
1 МОм: 350 В (DC+ACpk) – 440 Гц с уменьшением до 12 В RMS при 1 МГц
50 Ом: 12 В RMS
тип разъема: BNC

Вход С (опция 10):

Диапазон входных напряжений:
20 мВ – 12 В RMS, 0,1 ГГц-0,3 ГГц;
10 мВ – 12 В RMS, 0,3 ГГц-2,5 ГГц;
20 мВ – 12 В RMS, 2,5 ГГц-2,7 ГГц
40 мВ – 12 В RMS, 2,7 ГГц-3 ГГц
20 мВ – 12 В RMS, 2,5 ГГц-2,7 ГГц
Импеданс: 50 Ом номинал
Максимальное допустимое напряжение: 12 В RMS, защита с помощью PIN диодов
Тип разъема: N-тип, розетка

Вход С (опция 13):

Диапазон входных напряжений:
40 мВ – 7 В RMS, 0,2 ГГц-0,3 ГГц;
20 мВ – 7 В RMS, 0,3 ГГц-0,5 ГГц;
10 мВ – 7 В RMS, 0,5 ГГц-3,0 ГГц;
20 мВ – 7 В RMS, 3,0 ГГц-4,5 ГГц
40 мВ – 7 В RMS, 4,5 ГГц-6,0 ГГц
80 мВ – 7 В RMS, 6,0 ГГц-8,0 ГГц
Импеданс: 50 Ом
Максимальное допустимое напряжение: 7 В RMS
Тип разъема: N-тип, розетка

Вход С (опция 14 и 14B):

Диапазон входных напряжений:
20 мВ – 7 В RMS, 0,25 ГГц-0,5 ГГц;
10 мВ – 7 В RMS, 0,5 ГГц-14 ГГц;
10 мВ – 7 В RMS, 14 ГГц-18 ГГц (опция 14);
20 мВ – 7 В RMS, 18 ГГц-20 ГГц (опция 14B)
Импеданс: 50 Ом
Максимальное допустимое напряжение: 7 В RMS
Тип разъема: N-тип, розетка

Входы и выходы на задней панели:

Опорный входной сигнал: 1, 5, 10 МГц, 0,1-5 В RMS, импеданс>1 кОм
Опорный выходной сигнал: 10 МГц, >1 В RMS для 50 Ом
Вход блокировки: блокировка всех функций измерений
импеданс: примерно 1 кОм, диапазон частот: DC-80 МГц
Выход пульсаций : программируется через интерфейсную шину GPIB/USB
период и ширина пульсаций: 20 нс-2 с, разрешением 10 нс; выход: TTL-уровень в 50 Ом
Измерительные входы задней панели (А,В или С):
значение импеданса: 1МОм/50пф или 50 Ом;
тип соединения: N-тип, розетка для входа C, BNC для всех остальных входов/ выходов

Удержание срабатывания:

Диапазон задержки 20 нс-2 с разрешением 10 нс

Внешнее управление запуском и остановкой по входам А,В

Режимы: запуск, остановка, управление запуском/остановкой
Максимальная частота следования управляющего сигнала:160 МГц
Диапазон временной задержки запуска по входам А,В: 20 нс-2 с, с разрешением 10 нс

Статистические вычисления:

Функции: максимум, минимум, среднее значение, девиация Алана и стандартная, ΔMAX-MIN
Размер выборки: 2 - 2x109 выборок
Определение пределов: значение OFF или Capture, верхний/нижний предел, в пределах/за пределами диапазона
Диапазон периода измерений: 2 мкс – 1000 с

Математические вычисления:

Функции: (К*X+L)/М и (К/X+L)/M. X - текущее показание, К, L и М - константы, вводятся с помощью клавиатуры или устанавливаются как фиксированные опорные значения (Xо)

Другие функции:

Период измерения: 20 нс – 1000 с для частоты, выброса и среднего значения за период; одиночный цикл для других функций измерения
Опорная временная база: внутренняя/внешняя/автоматическая
Удержание показаний: фиксирует результат измерения, пока не запущено новое измерение
Аварийный сигнал по предельному значению: графическая индикация на передней панели и/или SRQ по шине GPIB
предельные значения: нижний/верхний предел
настройки: OFF (выключение)/Alarm (аварийный сигнал) если значение вышло за границу верхнего/нижнего предела, в диапазоне или вне диапазона
активный аварийный сигнал (ON): STOP (остановка) или CONTINUE (продолжение)
Установка: 20 полных наборов установок частотомера могут быть сохранены и восстановлены из внутренней энергонезависимой памяти. 10 ячеек памяти могут быть защищены от записи
Вспомогательное меню: предоставляет доступ к дополнительным функциям
Дисплей: 14-разрядный ЖК-дисплей с подсветкой 320х97 пикселей

Интерфейс GPIB/USB:

Максимальная скорость измерения через универсальную интерфейсную шину GPIB: 2000 показаний в секунду; во внутреннюю память: 250K показаний/с
Размер внутренней памяти: до 750K/3500K (CNT-91) показаний
USB: версия 2.0, 12 Мб/с

Программное обеспечение для временного и частотного Анализа TimeView™
Программное обеспечение TimeView работает на любом ПК, имеющем монитор стандарта VGA/EGA
Режимы регистрации данных и скорость измерения*

Произвольная выборка: 8000 показаний/с
Периодическая выборка: до 106 выборок/с
Регистрация формы сигнала: да (вертикальная выборка)
Управление прибором: все функции лицевой панели и некоторые функции ВСПОМОГАТЕЛЬНОГО МЕНЮ
Анализ данных:
Данные измерений в зависимости от времени
График БПФ
Корень дисперсии Аллана
Функция сглаживания
Функция масштабирования
Курсорные измерения
Гистограмма распределения
Сохранение файлов: установки и данные измерений

* В зависимости от функции измерения и внутреннего формата данных

Опции временной базы:

Модель опции	стандарт	19/90	30/90	40/90
Тип опорного генератора:	Стандарт	OCXO	OCXO	OCXO
Старение за 24 часа за месяц за год	нет <5x10^-7 <5x10^-6	<5x10^-9 (1) <6x10^-8 <2x10^-7	<5x10^-10(1) <1x10^-8 <5x10^-8	<3x10^-10(1) <3x10^-9 <1.5x10^-8
Влияние температуры: 0-50°C 20-26°C	<1x10^-5 <3x10^-6	<5x10^-8 <2x10^-8	<5x10^-9 <1x10^-9	<2.5x10^-9 <4x10^-10
Кратковременная стабильность 1с (среднеаллановское отклонение) 10с	Не задано	<1x10^-10	<1x10^-11	<5x10^-12
Зависимость отклонения от конечного значения через 24 часа работы, после периода прогрева	Не задано	<1x10^-7 30 min	<1x10^-8 10 min	<5x10^-9 10 min
Суммарная погрешность при рабочей температуре 20-26°C - через год после калибровки - через 2 года после калибровки	<7x10^-6 <1.2x10^-5	<2.4x10^-7 <4.6x10^-7	<0.6x10^-7 <1.2x10^-7	<1.8x10^-8 <3.5x10^-8

(1) Через месяц непрерывной работы:

Рабочая температура: от 0 до +50 °С.
Надежность: средняя наработка на отказ 30000 часов.
Параметры сети (при 25 °С): AC 90-265В RMS, 45-440 Гц, (<40Вт).
Габариты: 210х90х395 мм.
Вес: 2,7 кг, в упаковке 3,5 кг.
* Опции устанавливаются на заводе по заказу и не могут быть изменены заказчиком.

Комплект поставки

Наименование	Количество
Прибор	1
Сетевой шнур	1
Руководство пользователя на CD	1
Руководство по программированию	1
Сертификат о калибровке	1

Доплнительная комплектация

Наименование	Цена
Опция 10*: опция высокочастотного входа С 0,1 - 3 ГГц	По запросу
Опция 13*: опция высокочастотного входа С 0,3 - 8 ГГц	По запросу
Опция 14*: опция высокочастотного входа С 0,25 - 14 ГГц	По запросу
Опция 14B*: опция высокочастотного входа С 0,25 - 20 ГГц	По запросу
Опция 19/90*: временная база термостата очень высокой стабильности; 0.06 ppm/месяц	По запросу
Опция 27: футляр для переноски	По запросу
Опция 27H: жесткий футляр для транспортировки	По запросу
Опция 29/90: Программное обеспечение TimeView под Windows	По запросу
Опция 30/90*:временная база термостата ультравысокой стабильности; 0.01 ppm/месяц	По запросу
Опция 40/90*: временная база термостата ультравысокой стабильности; 0.003 ppm/месяц	По запросу

Развернуть полное описание

Доставка и оплата

ДОСТАВКА

Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:

Самовывоз со склада компании ЭТАЛОНПРИБОР
Доставка через транспортную компанию "Деловые линии"
Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
Доставка по Москве и области нашими экспедиторами и курьерами
Доставка через транспортную компанию "ПЭК"
Отправка посылкой с помощью Почты России
Доставка через транспортную компанию покупателя

Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.

ОПЛАТА

Мы принимаем оплату:

по безналичному расчету
перечислением денежных средств на расчетный счет для юридических лиц
банковским переводом для физических.

Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.

Гарантия и возврат

Условия гарантийного обслуживания

Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
Изделие снимается с гарантийного обслуживания в следующих случаях:
1. Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
2. Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
3. Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
4. Использования изделия не по назначению;
5. Нарушения правил хранения и транспортирования;
6. Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
7. Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
8. Попадания внутрь влаги, инородных предметов и т.п.
9. Неправильном включении в сеть.
Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.

Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.

Отзывы

Отзывы о товаре CNT-91 - частотомер

Файлы для загрузки

Сервисное обслуживание

Простой обмен и возврат

Поможем решить любую проблему с товаром

Подробнее

Собственный сервисный центр

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Подробнее

Сервисы по всей России

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Подробнее

Похожие товары

6688/021 - термостабилизированный кварцевый стандарт частоты

Цена: 568 354 ₽

В корзину

Хит продаж

Опция 101 (АКИП-5104-5108) опция 101 для частотомеров АКИП-5104, АКИП-5105, АКИП-5106, АКИП-5107, АКИП-5108

Цена: 32 412 ₽

В корзину

Хит продаж

Ч3-52

Цена: 15 840 ₽

В корзину

Хит продаж

Ф5137

Цена: 29 699 ₽

В корзину

Хит продаж

Частотомер SR625

Цена: по запросу

В корзину

Хит продаж

F70PV - усилитель высоковольтный

Цена: 945 540 ₽

В корзину

Хит продаж

Полезные статьи

Цифровые тахометры: Преимущества и особенности работы

Цифровой тахометр — это прибор, предназначенный для измерения частоты вращения различных объектов, таких как валы, двигатели и роторы. В отличие от аналоговых моделей, цифровые тахометры обеспечивают высокую точность измерений и удобство использования благодаря современным технологиям и информативному дисплею. Они широко используются в самых разных отраслях: от автомобильного сервиса и промышленности до научных исследований и контроля вентиляционных систем.

Мегаомметр: Назначение, применение и правила использования

Мегаомметр – это специализированный прибор, предназначенный для измерения сопротивления изоляции электрических цепей и оборудования. В условиях современного мира, где электричество играет ключевую роль во всех сферах жизни, обеспечение безопасности и надежности электрических систем становится особенно важным. От качества изоляции проводников и оборудования зависит не только эффективность их работы, но и безопасность людей и объектов, которые они обслуживают.

Измерительные приборы: Полное руководство по эксплуатации и уходу

Измерительные приборы играют ключевую роль в различных отраслях, начиная от промышленности и строительства, заканчивая медициной и научными исследованиями. Правильная эксплуатация и уход за этими приборами являются залогом точных измерений и долговечности оборудования.

Полное руководство по осциллографам: виды, советы и рекомендации

Осциллографы играют ключевую роль в современных лабораториях и на производственных предприятиях, являясь незаменимым инструментом для анализа и визуализации электрических сигналов. Независимо от того, являетесь ли вы инженером-электронщиком, студентом технического вуза или энтузиастом электроники, понимание принципов работы осциллографов, их видов и характеристик, а также правил эксплуатации и ухода за ними, имеет первостепенное значение.

Амперметр: принцип работы, виды и область применения

Амперметр предназначен для измерения величины тока в электрических цепях, выраженной в амперах. В основе его работы лежит простой принцип: инструмент позволяет наглядно увидеть мощность тока, потребляемого устройствами, подключенными к сети. Обычно амперметр подключают в цепь с нагрузкой, поэтому ток, протекающий через него, идентичен току, проходящему через любой другой элемент цепи, будь то нагреватель, мотор или лампочка.

Виды и устройство лазерных уровней

На этапах возведения, отделки и монтажа различных сооружений большую роль играют точность разметки и идеальное выравнивание. Достижение профессиональных стандартов качества возможно при использовании лазерного нивелира. Для выбора подходящей модели целесообразно ознакомиться с механизмом работы этих устройств.

Ротационный нивелир: ключевой инструмент для точной разметки

В сфере строительства и дизайна, где важно точно определить параметры пространства, используются специализированные устройства для разметки — лазерные нивелиры. Ротационные модели таких инструментов выполняют проекции линий с помощью вращающегося лазерного луча. Ротационные нивелиры идеально подходят для больших открытых пространств.

Как устроен вольтметр?

Вольтметр — это электрический измерительный прибор, предназначенный для измерения напряжения в электрической цепи. От точности его показаний во многом зависит безопасность и эффективность работы электрооборудования. Но как же он устроен? Давайте разберемся.

Устройство и принцип действия газоанализатора

Газоанализаторы – это высокотехнологичные устройства, которые используются для определения состава газовых смесей и измерения концентрации отдельных компонентов. Они играют важную роль в различных отраслях, таких как экология, промышленность, медицина и других. Понимание принципа работы этих устройств поможет лучше понять, как они способны предоставить точные и надежные данные. Давайте рассмотрим устройство и принцип действия газоанализатора.

Где используется омметр?

Омметр — это измерительное устройство, предназначенное для определения сопротивления электрических цепей и элементов. Этот прибор играет важную роль в работе электротехников, электронщиков и других специалистов, работающих с электротехническим и электронным оборудованием. Ниже мы рассмотрим, где и как используется омметр.
