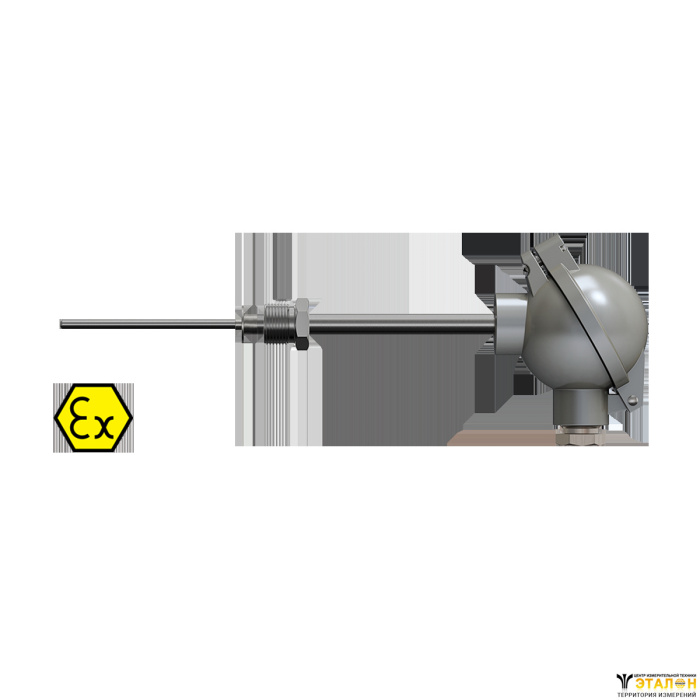

Термопары во взрывозащищенном исполнении в отличие от датчиков в общепромышленном исполнении применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термопарами в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «Ех-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.
Искробезопасная цепь Ex i. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х
Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры ОВЕН имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.
Взрывозащищенность датчика обеспечивается следующими средствами:
Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ОВЕН ИСКРА–ТП.02), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).
Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН
0Ех ia IIC T1...Т6 Ga Х
0 | Датчики относятся к категории особо взрывобезопасного оборудования |
Ех | Знак соответствия стандартам взрывозащиты |
ia | Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) |
IIC | Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен) |
Т1…Т6 | Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице |
Ga | Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты |
Х | Особые условия эксплуатации датчиков |
Температурный класс | Т1 | Т2 | Т3 | Т4 | Т5 | Т6 |
Температура окружающей и контролируемой среды, не более | 425 °С | 275 °С | 195 °С | 130 °С | 95 °С | 80 °С |
Конструктивное исполнение головки | Увеличенная (стандарт) | Увеличенная с защелкой (по заказу) | |
Материал головки | пластмассовая | металлическая | металлическая |
Модели | 275, 285, 295, 365 | 275, 285, 295, 365, 115–165, 225 | 115–165, 225 по заказу |
Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:
Конструктивное исполнение | Модель | Параметры | Материал | Длина монтажной части L*, мм |
275 | D = 3 мм D = 4,5 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПK сталь AISI310 (-40…+900 °С) сталь AISI316 (-40…+900 °С) ДТПN ДТПJ | 100...20000 кратно 10 | |
Подвижный штуцер | 285 | D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм | ||
Подвижный штуцер | 295 | D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм | ||
365 | D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 27 мм | |||
115 | D = 20 мм Диаметр КТМС 4,5 мм | ДТПL сталь 12Х18Н10Т (-40...+600 °С) Диаметр КТМС 3,0 мм ДТПK сталь 12Х18Н10Т (-40...+800 °С) сталь 15Х25Т (-40...+1000 °С) сталь ХН45Ю (-40...+1100 °С) Диаметр КТМС 4,5 мм ДТПN сталь ХН45Ю (-40...+1250 °С) Диаметр КТМС 4,5 мм | L1, L2: 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
125 | D = 20 мм Диаметр КТМС 4,5 мм | 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | ||
135 | D = 20 мм, M = 27×2 мм**, S = 32 мм Диаметр КТМС 4,5 мм | |||
225 | D = 20 мм Диаметр КТМС 4,5 мм | ДТПK сталь ХН45Ю (-40...+1100 °С) Диаметр КТМС 4,5 мм ДТПN сталь ХН45Ю (-40...+1250 °С) Диаметр КТМС 4,5 мм | ||
145 | D = 12 мм, D1 = 20 мм Диаметр КТМС 4,5 мм | ДТПK | ||
155 | D = 20 мм, D1 = 30 мм Диаметр КТМС 4,5 мм | |||
165 | D = 20 мм, D1 = 30 мм, M = 27×2 мм**, S = 32 мм Диаметр КТМС 4,5 мм |
* Длина монтажной части L выбирается при заказе. Для модели 115 при заказе указывается соотношение длин L1 / L2.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
Для ДТП мод. 145, 155, 165 температура в зоне перехода от корундовой части к металлической не должна превышать 800 °С.

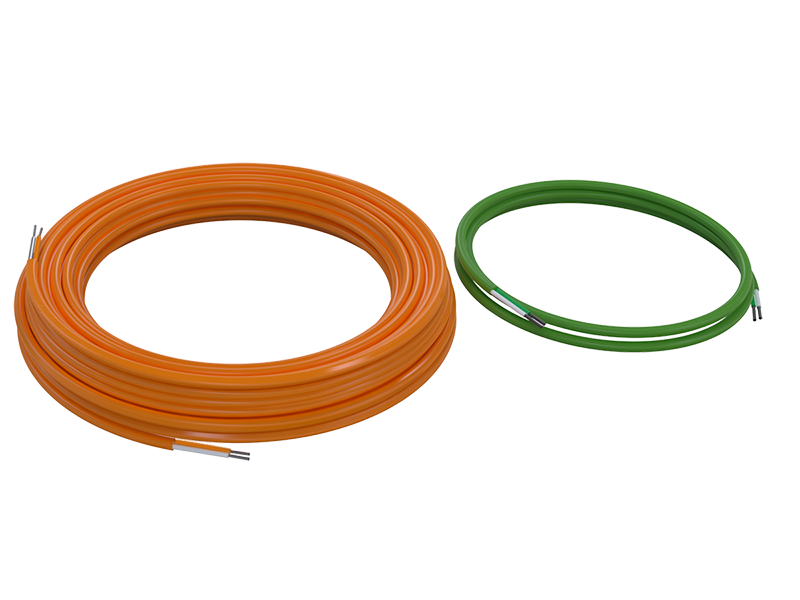

Специальный термопарный, термоэлектродный или компенсационный кабель (провод) используется для подключения термопары к прибору, благодаря чему уменьшается погрешность измерения. | Бобышки приварные предназначены для монтажа термопреобразователей, защитных гильз и датчиков уровня на месте эксплуатации. Бобышка устанавливается на объекте с применением сварки. |

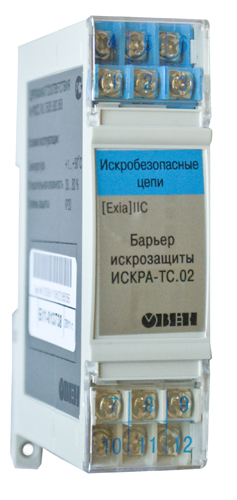

Гильзы защитные предназначены для установки термопреобразователей на объектах, обеспечивают их защиту от воздействия давления рабочей среды. Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы. | Барьер искрозащиты ОВЕН ИСКРА устанавливается в электрической цепи, связывающей датчик, находящийся во взрывоопасной зоне, и вторичный преобразователь (прибор), расположенный во взрывобезопасной зоне. Барьер обеспечивает искрозащиту электрической цепи датчика путем ограничения значений напряжения и тока до искробезопасных. |
Характеристика | Значение | |||
ДТПLхх5 | ДТПКхх5 | ДТПJхх5 | ДТПNхх5 | |
Номинальная статическая характеристика (НСХ) | ТХА (L) | ТХА (К) | ТЖК (J) | ТНН (N) |
Рабочий диапазон преобразования, оС | -40…+600 | -40...+800 -40...+900 -40...+1000 -40...+1100 |
-40...+600 |
-40...+1250
|
Класс допуска | 2 | 1 | ||
Условное давление, МПа, не более | 0,4…10 (в зависимости от конструктивного исполнения) | |||
Исполнение рабочего спая термопары, относительно корпуса датчика | изолированный; | |||
Диаметр КТМС, мм | 3,0 | 3,0; 4,5 | 4,5 | |
Показатель тепловой инерции, с, не более: | ||||
- с изолированным рабочим спаем | 4 | |||
- с неизолированным рабочим спаем | 3 | |||
Степень защиты по ГОСТ 14254 | IP54, IP67 | |||
Материал защитной оболочки КТМС | сталь 12Х18Н10Т | сталь 12Х18Н10Т сталь AISI310 сталь AISI316 сталь AISI321 сталь 15Х25Т сталь ХН45Ю корунд CER795 | сталь AISI316 | сплав Nicrobell D сталь ХН45Ю корунд CER795 |
Маркировка взрывозащиты | 0ExiaIIC T1...T6 | |||
Параметры искробезопасных электрических цепей | Ui=10,2 В; Ii=200 мA; Li=0,75 мГц; Сi=2,75 мкФ |
