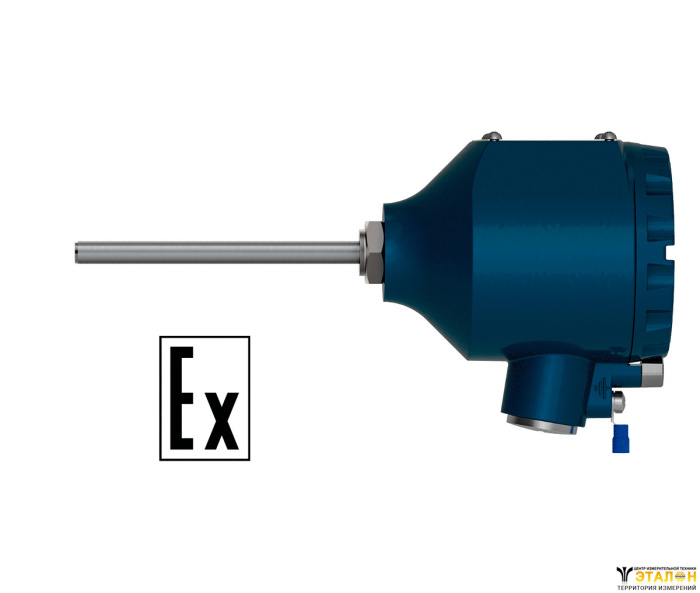

Термопреобразователи предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА.
Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ТС RU C-RU.ГБ08.В.01767 на термометры сопротивления).
Конструктивное исполнение | Модель | Параметры | Материал | Длина монтажной части L*, мм |
015 | D = 8 мм | сталь 12Х18Н10Т | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
025 | D = 10 мм | |||
Подвижный штуцер | 035 | D = 8 мм, M = 20 × 1,5 мм**, S = 22 мм | ||
045 | D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм | |||
145 | D = 6 мм, M = 20 × 1,5 мм**, S = 22 мм | |||
Подвижный штуцер | 055 | D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм | 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
065 | D = 8 мм, M = 20 × 1,5 мм**, S = 22 мм | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | ||
075 | D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм | |||
085 | D = 10 мм, M = 27 × 2 мм**, S = 32 мм | |||
Подвижный штуцер | 095 | D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
105 | D = 8 мм, M = 20 × 1,5 мм**, S = 27 мм |
* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.
Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011), имеющую высокую степень механической прочности, и помещения электрических частей датчика (первичный преобразователь с выводными проводами) в оболочку с видом защиты «специальный» (по ГОСТ 22782.3). Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.
Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011. Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».
Взрывозащищенность ввода кабеля при использовании кабельного ввода предприятия-изготовителя обеспечивается путем его уплотнения эластичной резиновой втулкой.
Крышка корпуса датчика предохранена от самоотвинчивания с помощью специального фиксатора, кабельный ввод и защитная арматура – с помощью клея.
Датчик обеспечивает герметичность корпуса при избыточном давлении 1,0 МПа (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011).
В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С.
Наименование | Значение | ||
ДТх-И.EXD | ДТх-И.EXD-H | ||
Питание | |||
Номинальное значение напряжения питания (постоянного тока), В | 24 | ||
Диапазон допустимых напряжений питания (постоянного тока), В | 8…35 | 8…30 | |
Максимальная мощность потребления, Вт | 0,8 | ||
Защита от обратной полярности напряжения питания | есть | ||
Выходной сигнал | |||
Диапазон выходного тока, мА | 4…20 | ||
Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА | 23 | ||
Вид зависимости «ток от температуры» | линейная | ||
Диапазон преобразования температур | определяется при заказе | ||
Диапазон допустимых сопротивлений нагрузки, Ом * | 0…1170 | 250…956 | |
Время установления рабочего режима после включения напряжения питания, сек, не более | 30 | ||
Интерфейс HART | нет | есть | |
Конструкция | |||
Взрывозащита корпуса датчика | 1Ex d llC T6 Gb X | ||
Способ контакта с измеряемой средой | погружаемый | ||
Степень защиты корпуса датчика (по ГОСТ 14254) | IP65 | ||
Надежность | |||
Средняя наработка на отказ, ч, не менее | 15 000 | ||
Средний срок службы при номинальной температуре применения, лет, не менее: – для ДТП-И.EXD – для ДТС-И.EXD |
8 10 |
* – Номинальное сопротивление нагрузки, включающее сопротивление соединительных проводов, определяется по формуле: RН (Ом) = (Uпит - 8) В / 0,023 А, где Uпит – напряжение питания, В.
Для датчиков с протоколом HART сопротивление нагрузки должно быть не менее 250 Ом.
Датчик может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 695 Ом ± 5,0 %.
Пример схемы подключения датчика с выходным сигналом 4…20 мА во взрывозащищенном исполнении к нескольким вторичным устройствам
Датчик с цифровым выходным сигналом HART-протокола имеет возможность передавать информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).
Схема передачи цифрового сигнала от датчика к устройствам, поддерживающим HART-протокол
HART-интерфейс подразумевает работу в режиме «ведущий-ведомый» (master-slave), при этом датчик выступает в качестве ведомого (slave). Соответственно, необходимо наличие в сети ведущего (master), в качестве которого может использоваться ПК или прибор высокого уровня, например, ПЛК.
В системе, построенной с применением интерфейса HART, можно использовать до 15 датчиков, подключенных параллельно. При этом подключение HART-коммуникатора или ПК с HART-модемом выполняется к точкам АБ или БВ (см. инструкцию по подключению на конкретный HART-модем или HART-коммуникатор).
Схема подключения нескольких датчиков в системе, построенной с применением интерфейса HART
ПРИМЕЧАНИЕ. При подключении нескольких датчиков каждый из них должен иметь свой уникальный номер. Номер датчику присваивается во время конфигурирования.
