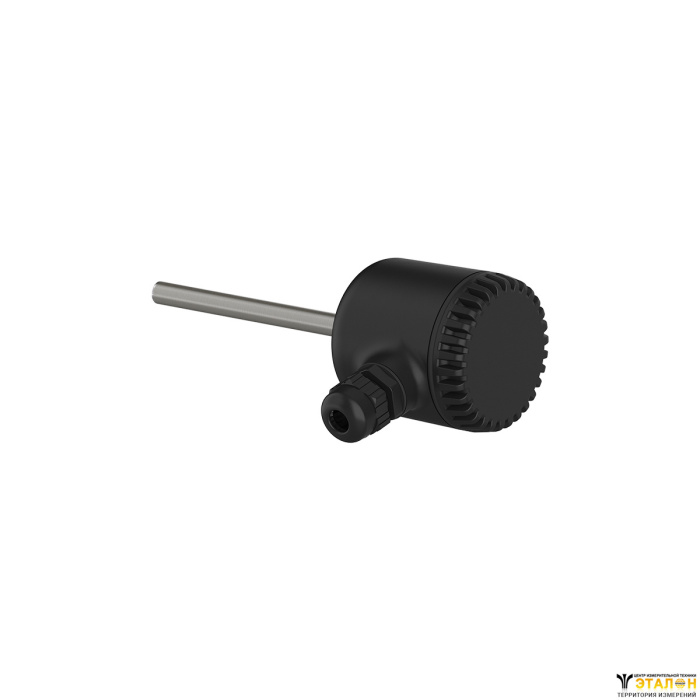

ДТСхх5М.RS термосопротивления с цифровым интерфейсом RS-485
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Датчики температуры с цифровым интерфейсом RS-485 ДТСхх5М.RS предназначены для измерения температуры и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в цифровой сигнал RS-485 (Modbus RTU).
Датчики температуры с цифровым интерфейсом RS-485 ДТС-RS изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П и Pt100) и имеют в своем составе высокоточный нормирующий преобразователь RS-485. Датчики применяются для измерения температуры в различных отраслях промышленности, таких как ЖКХ, термообработка, сельское хозяйство, машиностроение, пищевая, химическая и другие отрасли.
Термометры сопротивления ДТС-RS с RS-485 наиболее актуальны в распределенных АСУ ТП, с большим количеством точек измерения и протяженными линиями связи, обмен данными в которых осуществляется с помощью промышленного цифрового интерфейса RS-485.
Датчики температуры с RS-485 напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.
Применение датчиков температуры с цифровым интерфейсом RS-485 позволяет сделать линию связи более протяженной и более надежной (по сравнению с датчиками температуры в исполнении «сенсор» и выходом 4…20 мА).
В состав термопреобразователей входят:
- первичный преобразователь (сенсор) – термопреобразователь сопротивления (ДТС);
- измерительный преобразователь НПЦ-1 RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: -40…+85 0С).
Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью
- Передают данные об измеренной температуре по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП повсеместно).
- Не занимают аналоговые входы.
- Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
- Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
- Передают данные напрямую в «облако».
- Увеличивают помехоустойчивость линии связи
- Увеличивают длину линии связи до 1200 метров.
Конструктивное исполнение | Модель | Параметры | Длина монтажной части L*, мм |
015 | D = 8 мм | 80, 100, 120, 160, 200, 250, 320, 400, 500, 1250, 1600, 2000 | |
025 | D = 10 мм | ||
Подвижный штуцер | 035 | D = 8 мм, M = 20х1,5 мм**, S = 22 мм | 60, 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
045 | D = 10 мм, M = 20х1,5 мм**, S = 22 мм | ||
145 | D = 6 мм, M = 20х1,5 мм**, S = 22 мм | ||
Подвижный штуцер | 335 | D = 8 мм, M = 20х1,5 мм**, S = 22 мм | |
Подвижный штуцер | 055 | D = 10 мм, M = 20х1,5 мм**, S = 22 мм | 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
065 | D = 8 мм, M = 20х1,5 мм**, S = 27 мм | ||
075 | D = 10 мм, M = 20х1,5 мм**, S = 27 мм | ||
085 | D = 10 мм, M = 27х2 мм**, S = 32 мм | ||
Подвижный штуцер | 095 | D = 10 мм, D1 = 18 мм, M = 20х1,5**, S = 22 мм | |
105 | D = 8 мм, M = 20х1,5 мм**, S = 27 мм | ||
325 | Датчик может крепиться на трубопровод диаметром от 80 до 100 мм. См. ниже «Особенности монтажа ДТС325М» | 50, 80, 100, 120 | |
405 | D = 5 мм | 80, 100, 120, 160, 200, 250, 320 | |
| 125 | D = 6 мм | 60, 80, 100 |
* Длина монтажной части выбирается при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.
Особенности монтажа
| Датчик температуры для измерения температуры теплоносителя в трубопроводе | Датчик температуры для измерения температуры воздуха в воздуховоде |
| Отопление, ГВС, ИТП, ЦТП, котельные | Системы вентиляции и кондиционирования (ОВК / HVAC) |
| ДТС325М | ДТС405М |
При монтаже ДТС325М на трубопровод необходимо соблюдать следующие условия:
| Рекомендации по монтажу ДТС405М:
|
Конструктивное исполнение коммутационных головок для ОВЕН ДТС.RS
Под НПЦ-1 | |
| Пластмассовая | Металлическая |
Кабельный ввод М16×1,5 | Кабельный ввод М20×1,5 |
| Диаметр подключаемого кабеля до 10 мм | Диаметр подключаемого кабеля до 10 мм |
Примечание: при измерении температуры выше 180 ⁰С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.
Основные технические характеристики
Метрологические характеристики термометров сопротивления с RS-485 ДТС-RS
| Датчик | Максимальный диапазон измерений, °С | Пределы допускаемой основной приведенной погрешности, % |
| ДТС-50М, ДТС-100М | -50...+180 | ±0,5; ± 1,0 |
| ДТС-PT100, ДТС-100П | -50…+300 | ± 0,25 |
| -50…+500 | ± 0,5 | |
| ДТС325М | -50…+200 | ± 0,25; ±0,5; ± 1,0 |
| ДТС125М | -40…+85 | ± 1,0 |
Технические характеристики
Наименование | Значение |
Характеристики питания | |
Номинальное значение напряжения питания (постоянного тока) | 24 В |
Диапазон допустимых напряжений питания (постоянного тока) | 10...42 В |
Защита от смены полярности напряжения питания | есть |
Гальваническое разделение цепи питания от цепи ЧЭ | Нет |
Гальваническое разделение цепи питания от цепи интерфейса RS-485 | есть, до 500 В |
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более | 10 мин |
Интерфейс связи RS-485 | |
Скорости обмена | 9600, 14400, 19200, 38400, 57600, 115200 бит/с |
Протокол связи | Modbus RTU |
Режим работы в сети | Slave |
Входное сопротивление | 96 кОм (1/8 от стандартной нагрузки) |
Характеристики конструкции | |
| Показатель тепловой инерции, не более | 20...40 с |
Номинальное давление (не более) защитной арматуры с диаметром погружной части: | |
- до 6 мм | 0,4 МПа |
| - от 8 до 12 мм | 0,6 МПа |
| - 12 мм и более | 10,0 МПа |
Степень защиты (по ГОСТ 14254): | |
| – корпус с пластмассовой коммутационной головкой; | IP 54 |
| – корпус с металлической коммутационной головкой и ДТС125М | IP 65 |
Кабельный ввод (максимальный диаметр подключаемого кабеля): | |
- для пластмассовой коммутационной головки | М16×1,5 (ø10 мм); |
| - для пластмассовой коммутационной головки ДТС125М.RS; | М16×1,5 (ø6 мм); |
| - для металлической коммутационной головки | М20×1,5 (ø10 мм) |
Характеристики надежности | |
Средняя наработка на отказ, не менее | 50 000 ч |
| Средний срок службы, не менее | 12 лет |
| Время непрерывной работы | круглосуточно |
Схемы подключения
