ОВЕН КДТС (парные комплектные датчики температуры) предназначены для работы в составе различных приборов и систем учета и контроля тепловой энергии: теплосчетчиках, узлах учета тепла, системах теплоснабжения АСКУТ, АСКУТЭ или АСКУЭ и т.п. Принцип работы узлов и систем учета тепла основан на непрерывном измерении разницы температур в прямом и обратном трубопроводах контролируемого объекта посредством парных комплектных датчиков температуры, подобранных по максимально близким выходным характеристикам, и вычислении потребляемого тепла на основе данных о количестве проходящего через систему теплоносителя.
Комплектные термопреобразователи ОВЕН КДТС измеряют температуру и разность температур в прямом и обратном трубопроводах на входе и выходе объекта методом непосредственного погружения в теплоноситель, неагрессивный по отношению к материалу оболочки их чувствительного элемента.
Области применения ОВЕН КДТС: ЖКХ – узлы учета, тепловые сети, тепловые пункты жилых, общественных и производственных зданий, а также металлургия, химическая, пищевая, нефтеперерабатывающая и другие отрасли промышленности, где требуется учет и контроль расхода теплоносителя.
Приглашаем к сотрудничеству монтажные и проектные организации, занимающиеся проектированием и внедрением узлов учета тепла. Готовы обсуждать специальные условия и преференции.
Конструктивное исполнение | Модель | Исполнение | Параметры | Тип резьбового штуцера | Материал | Длина монтажной части L, мм |
014 | ХХ4 с кабельным выводом | D = 5 мм | - | сталь 12Х18Н10Т | 40, 45 | |
054 | D = 6 мм S = 22 мм h = 9 мм | М = 16×1,5 мм (стандарт) M = 12×1,5 мм M = 20×1,5 мм G1/2 | 60 | |||

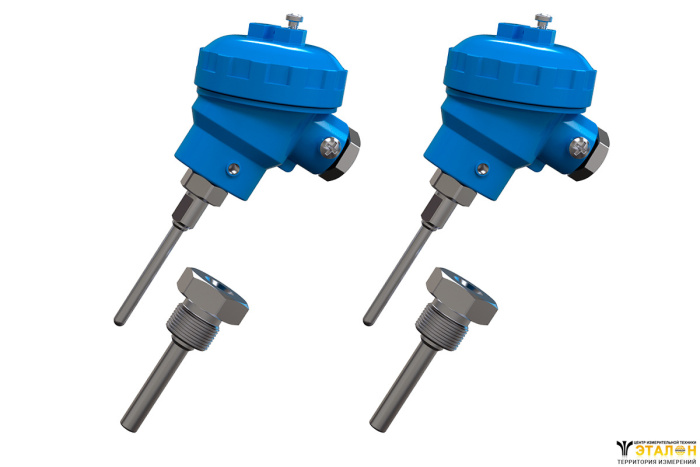

105 | ХХ5 с коммутационной головкой | D = 8 мм S = 27 мм В комплекте с гильзой | G1/2 (стандарт) M = 20×1,5 мм | 60, 80, 120, 160, 180, 200 | ||
035 | D = 8 мм S = 27 мм | M = 20×1,5 мм (стандарт) G1/2 | ||||
045 | D = 10 мм S = 27 мм | |||||
145 | D = 6 мм S = 27 мм |
* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
Примечание:
Датчики с 2-проводной схемой соединения изготавливаются с длиной монтажной части не более 250 мм.
Датчики с 2-проводной схемой соединения изготавливаются с длиной кабельного вывода до 0,5 м.
Наименование | Значение | |
Исполнение | КДТС054, КДТС105, КДТС014, КДТС035, КДТС045, КДТС145 | |
Диапазон измеряемых температур, °C | 0…150 | |
Диапазон измерения разности температур, °C | от 3 до 150 | |
Номинальная статическая характеристика | Pt100, Pt500, Pt1000 | |
Степень защиты от влаги и пыли | КДТС014 | IP67 |
КДТС105, КДТС054, КДТС035, КДТС045, КДТС145 | IP54 | |
Схема соединения проводников | Pt100 | 4-проводная |
Pt500, Pt1000 | 2-, 4-проводная | |
Устойчивость к вибрации | КДТС014 | Группа N1 по ГОСТ Р 52931 |
КДТС105, КДТС054, КДТС035, КДТС045, КДТС145 |
Группа N2 по ГОСТ Р 52931 | |
Класс допуска | А или В | |
Относительная погрешность при измерения разности температур, % | δt, = (0,5 + 3tmin/t) | |
Группа и вид климатического исполнения | С4, Р2 | |
Материал защитной арматуры | 12Х18Н10Т |
