Описание

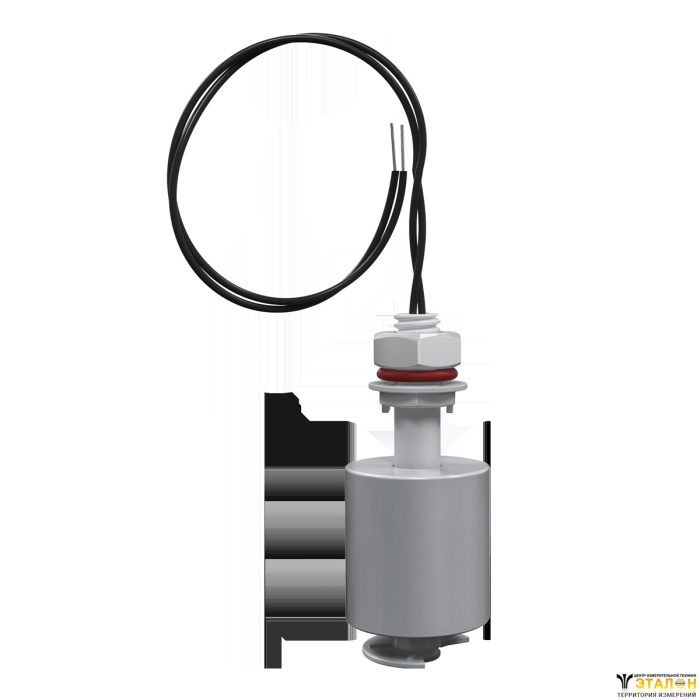

Сигнализатор уровня ОВЕН ПДУ-4.1 с корпусом из поливинилденфторида (ПВДФ) предназначен для управления наполнением/опорожнением резервуаров с химически агрессивными веществами и коррозионными жидкостями. Отличительной особенностью датчика является возможность изменения его нормального состояния (открыт/замкнут).

Сигнализатор устанавливается вертикально на емкость (в отверстие) и затягивается с помощью болтового соединения и уплотнительной шайбы. По достижении подвижным поплавком крайнего верхнего положения замыкается контакт геркона и происходит срабатывание (размыкание электрической цепи). При перемещении поплавка до крайнего нижнего положения контакты геркона размыкаются. Таким образом контролируется уровень жидкости в емкости.

Есть возможность изменить тип контакта (нормально-открытый или нормально-закрытый). Для этого необходимо снять с датчика стопорное кольцо, снять со штока поплавок и перевернуть его. Затем установить назад поплавок и стопорное кольцо.

Области применения

Сигнализаторы уровня ОВЕН ПДУ-4.1 могут работать при температурах от -10 до +85 °С при избыточном давлении рабочей среды до 0,4 МПа. Благодаря стойкости корпуса к химически активным веществам сигнализатор может применяться в производстве моющих средств, удобрений, фармацевтической и химической промышленности, системах водоочистки и т.д.

Примеры работы ПДУ-4.1 при управлении насосами

Краткая сравнительная таблица с другими моделями линейки датчиков уровня

Параметр	Значение
	ПДУ-1.1, ПДУ-2.1, ПДУ-3.1	ПСУ-1		ПДУ-4.1
Электрические параметры
Количество сигнализируемых уровней	1
Максимальная коммутируемая мощность, Вт	10	2000		10
Максимальный коммутируемый ток, А	0,5	10		0,5
Средняя наработка на отказ при правильной эксплуатации	1×10⁶	5×10⁴		1×10⁶
Конструктивные параметры
Расположение оси крепежного отверстия датчика в резервуаре	Горизонтальное (ПДУ-1.1), вертикальное (ПДУ-2.1, ПДУ-3.1)		Вертикальное	Вертикальное
Максимальная длина штока до нижнего уровня, мм	3000 (ПДУ-1.1), 2500 (ПДУ-2.1, ПДУ-3.1)		-	40
Плотность измеряемой среды, г/см³	0,70 (ПДУ-1.1, ПДУ-2.1), 0,66 (ПДУ-3.1)		0,950…1,050	0,9
Температура контролируемой среды, °С	-40...+105		0...+70	-10…+85
Давление контролируемой среды, МПа	1,6 (ПДУ-1.1, ПДУ-2.1), 4 (ПДУ-3.1)		0,4	0,4
Материал рабочей части датчика	Сталь 12Х18Н10Т или AISI 316		Полипропилен (корпус), неопрен (поплавок)	Поливинилденфторид (ПВДФ)
Степень защиты по ГОСТ 14254	IP68
Длина кабельного вывода, м	Значение кратное 1, минимальная длина 3	5, 10, 20		0,3

Основные технические характеристики

Параметр	Значение
Электрические параметры
Схема подключения	двухпроводная
Коммутируемая мощность, не более	10 Вт
Коммутируемое напряжение постоянного тока, не более	100 В
Коммутируемый ток, не более	0,5 А
Пробивное напряжение постоянного тока, не менее	250 В
Контактное сопротивление в замкнутом состоянии, не более	100 мОм
Сопротивление изоляции, не менее	10¹⁰ Ом
Конструктивные параметры
Расположение оси крепежного отверстия датчика в резервуаре	Вертикально
Диаметр отверстия под крепление	11 мм
Материал корпуса датчика и поплавка	Поливинилденфторид (ПВДФ)
Степень защиты по ГОСТ 14254	IP68
Масса, не более	20 г
Характеристики надежности
Средняя наработка на отказ, не менее	10⁶ срабатываний
Срок службы, не менее	8 лет

Условия эксплуатации

Температура рабочей среды	От -10 до +85 °C
Давление рабочей среды, не более	0,4 МПа
Плотность рабочей среды, не менее	0,9 г/см³

Сравнительная таблица химической сопротивляемости к химическим веществам*

	Химическая сопротивляемость, °C
	Поливинилденфторид (ПВДФ)	Полипропилен	Полиэтилен
Серная кислота	121	82	60
Соляная кислота	121	71	60
Этиловый спирт	399	82	60
Метиловый спирт	110	66	60
Фторид алюминия	138	93	71
Аммиак безводный	121	82	71
Мышьяковая кислота	99	60	60
Питьевая сода	121	82	60
Борная кислота	121	82	60
Соляной раствор	138	82	60
Соли меди	99	82	60
Клей	121	82	60
Сероводород (раствор)	93	66	60
Ртуть	121	66	60
Молоко	138	82	60
Азотная кислота	121	82	38
Пищевое масло	121	49	60

* Данная информация является рекомендацией.

Схемы подключения

Схемы подключения ОВЕН ПДУ-4.1

Комплект поставки

Датчик ПДУ-4.1
Паспорт и гарантийный талон
РЭ
