ПДУ-И.1500.10.Ф.65.6.01.В-ЕХD
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы

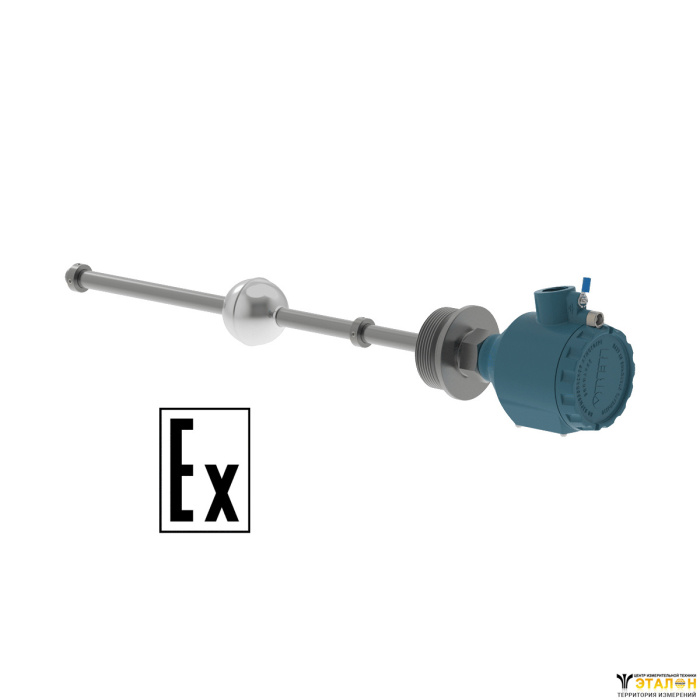

Поплавковые датчики уровня ОВЕН ПДУ-И-Exd предназначены для непрерывного преобразования уровня жидкости в унифицированный аналоговый выходной сигнал 4…20 мА.
Взрывозащита типа «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb позволяет эксплуатировать датчики в составе систем контроля уровня жидкости на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316.
Особенности поплавковых датчиков уровня ОВЕН ПДУ-И-Exd:
- Взрывозащищенное исполнение «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb.
- Аналоговый выходной сигнал 4…20 мА.
- Диапазон преобразования уровня: 250…4 000 мм.
- Дискретность преобразования: 5 или 10 мм.
- Температура измеряемой среды: –60…+ 125 °C.
- Давление: от вакуума до 2 MПa.
- Плотность рабочей среды: ≥ 0,65 г/см3.
- Устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
- Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.
- Срок службы не менее 12 лет.
Возможно специальное исполнение по запросу заказчика.
* срок изготовления и стоимость предоставляется по запросу.
Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости изменяется выходное сопротивление датчика, преобразуемое в выходной сигнал 4…20 мА, что прямо пропорционально уровню жидкости.
Основные технические характеристики
Наименование параметра | Значение |
Характеристики питания | |
Схема подключения | двухпроводная |
Род питающего тока | постоянный |
Напряжение питания постоянного тока | 12…36 В |
Потребляемая мощность, не более | 1 Вт |
Выходной сигнал | 4…20 мА |
Метрологические характеристики | |
Диапазон преобразования уровня (L) | от 0 до 250...4000 мм (в зависимости от исполнения) |
Дискретность преобразования | 5 или 10 мм (в зависимости от исполнения) |
Характеристики конструкции | |
Расположение оси крепежного отверстия датчика в резервуаре | вертикально |
Диаметр наружной оболочки соединительного кабеля | 4...8 мм |
Сечение соединительных проводов | 0,2…2 мм2 |
Материал рабочей части датчика | сталь 12Х18Н10Т (шток) и AISI 316 (поплавок) |
Степень защиты по ГОСТ 14254 | IP67 |
Параметры взрывозащиты | |
Маркировка по ГОСТ 31610.0 (IEC 60079-0) | 1 Ex d IIC T4 Gb |
Условия эксплуатации
- Температура окружающей среды от -40 до +85 °С;
- Температура контролируемой среды от -60 до +125 °С;
- Давление контролируемой среды не более 2 МПа;
- Плотность контролируемой среды не менее 0,65 г/см3;
- Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.
Схемы подключения
