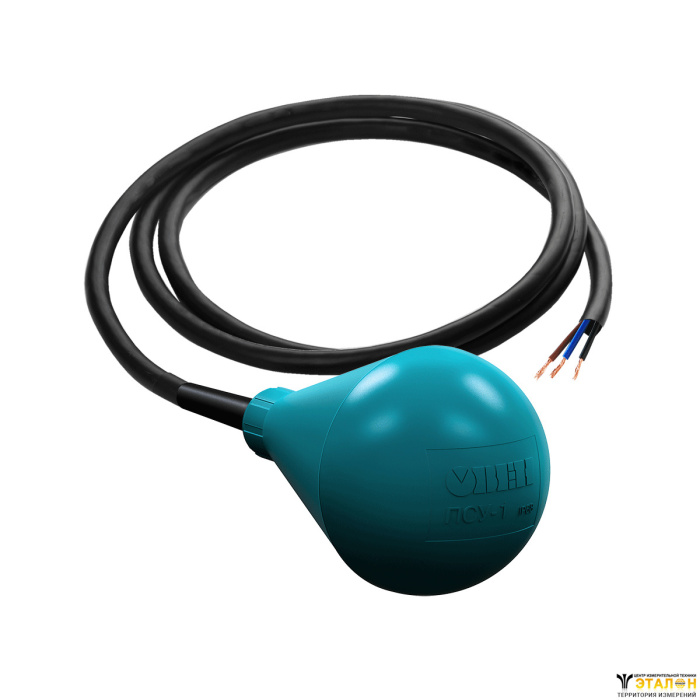

Подвесной сигнализатор уровня ПСУ-1 предназначен для управления наполнением/опорожнением резервуаров с водой и другими неагрессивными к материалу ПСУ жидкостями, в том числе содержащими твердые включения. ПСУ-1 применяется в качестве датчика уровня канализации и сточных вод как промышленных, так и коммунальных.
Датчики выпускаются с неопреновым кабелем длиной 5, 10 и 20 м в зависимости от исполнения.
Подвесные сигнализаторы уровня крепятся на прочном гибком кабеле и содержат герметично закрытый микропереключатель.
Во время погружения ПСУ-1 в жидкость его корпус отклоняется, что вызывает срабатывание микропереключателя. Микропереключатель замыкает/размыкает электрическую цепь, таким образом включается/останавливается исполнительный механизм (насос, вентиль и др.). На рисунке схематично представлено переключение ПСУ для управления устройствами в случае достижения минимального (1) и максимального (2) уровней срабатывания.
Сигнализаторы уровня ПСУ-1 могут работать при температурах от 0 до +70 °С в химически агрессивных средах. Материал датчика – полипропилен, материал кабеля – неопрен.
ПСУ-1 применяется для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов. Применяя ПСУ-1 в качестве сигнализатора уровня выгребной ямы, сточных вод, канализации, можно легко организовать схему управления насосом.
ПСУ-1 совместим с программируемым реле ПР200 (со всеми модификациями).
Примеры работы ПСУ при управлении насосами
Срабатывание ПСУ при достижении (1) минимального (сигнал на наполнение) и (2) максимального (сигнал на слив) уровней жидкости
Наименование параметра | Значение |
Параметры микропереключателя | |
Диапазон коммутируемого переменного напряжения | 150…250 В |
Значение коммутируемого постоянного напряжения | 24 В |
Минимальный коммутируемый ток при постоянном напряжении | 0,8 мА |
Коммутируемый ток, не более | 10 А |
Максимальная коммутируемая мощность | 2 кВт |
Угол включения/выключения | 50(±10)° |
Безопасность | |
Степень защиты по ГОСТ 14254 | IP68 |
Класс защиты от поражения электрическим током по ГОСТ IEC60335-1 | II |
Электрическая прочность изоляции (вход-корпус) | 3000 В |
Сопротивление изоляции (вход-корпус), не менее | 20 МОм |
Конструктивные параметры | |
Материал корпуса | полипропилен |
Материал кабеля | неопрен |
Объем герметичного поплавка датчика | 0,55 л |
Диаметр наружной оболочки соединительного кабеля | 6,5 мм |
Сечение соединительных проводов | 1 мм2 |
Условия эксплуатации | |
Температура рабочей среды | 0…70 °С |
Давление рабочей среды, не более | 0,4 МПа |
Плотность рабочей среды | 950…1 050 кг/м3 |
Прочее | |
Средняя наработка на отказ, не менее | 50 000 срабатываний |
Масса в упаковке при длине кабеля: | |
| 1,45 кг |
| 1,8 кг |
| 2,5 кг |
