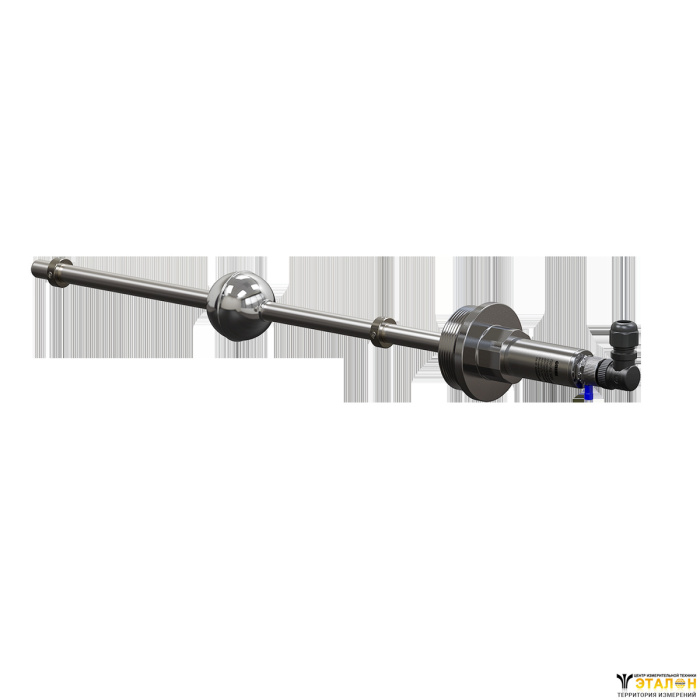

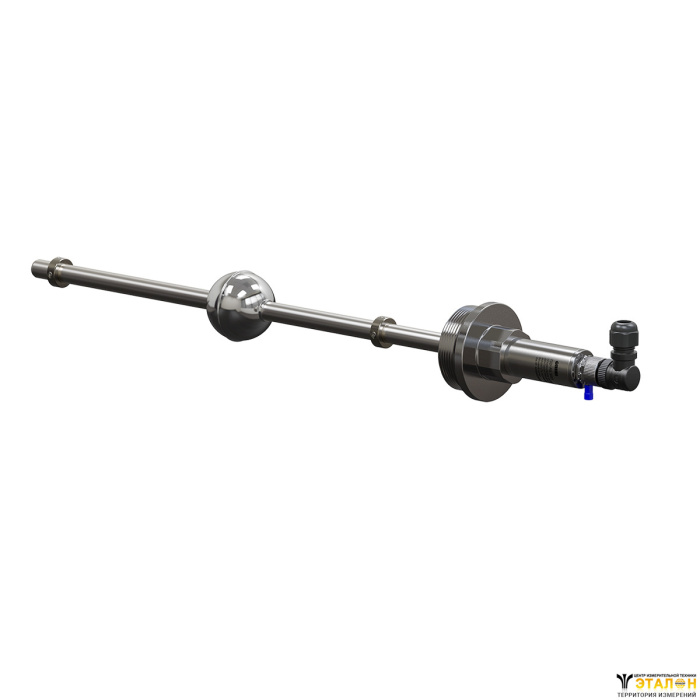

ПДУ-RS.2750.5.СL100
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Уровнемеры ОВЕН ПДУ-RS предназначены для непрерывного преобразования уровня жидкости в цифровой сигнал и передачи его по сети RS-485 (протокол Modbus RTU). Датчики используются в составе систем контроля уровня жидкости в различных резервуарах (а также в чистых естественных водоемах), в том числе под давлением. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.
Особенности:
- Цифровой интерфейс RS-485 (Modbus RTU).
- Диапазон преобразования уровня: 250…4 000 мм.
- Дискретность преобразования: 5 или 10 мм.
- Температура измеряемой среды: –60…+ 125 °C.
- Давление: от вакуума до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением).
- Плотность рабочей среды: ≥ 0,65 г/см3.
- Устойчивы к пене и пузырькам, могут работать с вязкими жидкостями.
- Возможно изготовление с резьбовым креплением G2.
- Возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм).
- Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.
- Срок службы – 10 лет.
- Возможно специальное исполнение по запросу заказчика.
* срок изготовления и стоимость предоставляется по запросу.
Резьбовое присоединение G2 | Присоединение CLAMP | Фланцевое присоединение |
Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости прямо пропорционально изменяется выходное сопротивление датчика, преобразуемое в цифровой код для передачи данных по сети RS-485 (протокол Modbus RTU).
Применение датчиков уровня ОВЕН ПДУ-RS
Уровнемеры ПДУ-RS предназначены для измерения уровня жидкости (воды, масла, молочных продуктов, соков, вино-водочных напитков) в различных резервуарах. Датчики устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
Протокол Modbus RTU позволяет передавать данные по сети RS-485 и подключать его напрямую к контроллерам, облачным сервисам и другим системам управления. Использование поплавковых датчиков ПДУ-RS значительно упрощает и удешевляет пуско-наладочные работы ввиду освобождения части аналоговых входов применяемых в системе контроллеров и модулей.
Основные технические характеристики
Наименование параметра | Значение |
Характеристики питания | |
Напряжение питания постоянного тока | 10…42 В |
Потребляемая мощность, не более | 0,35 ВА |
Выходной сигнал | RS-485 |
| Время установления рабочего режима (предварительный прогрев): | |
- после включения напряжения питания, не более | 10 мин |
| - после кратковременного (не более 5 с) пропадания напряжения питания, не более | 10 с |
Метрологические характеристики | |
Диапазон преобразования уровня (L) | от 0 до 250...4 000 мм (в зависимости от исполнения) |
Дискретность преобразования | 5 или 10 мм (в зависимости от исполнения) |
Интерфейс RS-485 | |
Скорости обмена | 9600, 14400, 19200, 38400, 57600, 115200 бит/с |
Протокол связи | Modbus RTU |
Режим работы в сети | Slave |
Входное сопротивление | 96 кОм (1/8 от стандартной нагрузки) |
Время установления выходного сигнала после изменения входного сигнала, не более | 0,5 с |
Характеристики конструкции | |
Расположение оси крепежного отверстия датчика в резервуаре | Вертикально |
Материал рабочей части датчика | Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок) |
Степень защиты корпуса по ГОСТ 14254 | IP65 |
Максимальный диаметр отверстия кабельного ввода | 8,5 мм |
Условия эксплуатации:
- Температура окружающей среды: -40…+85 °С.
- Температура контролируемой среды: -60…+125 °С.
- Давление контролируемой среды:
- не более 2 МПа – для датчиков с резьбовым и фланцевым присоединением;
- не более 1 МПа – для датчиков с присоединением CLAMP.
- Плотность контролируемой среды – не менее 0,65 г/см3.
- Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.
