СТЕРЖЕНЬ 3,5
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Датчики уровня кондуктометрического типа предназначены для сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.). Принцип действия датчиков основан на изменении электропроводности между общим и сигнальным электродами в зависимости от уровня сигнализируемой жидкости.
- 1-, 3- и 4-электродные исполнения.

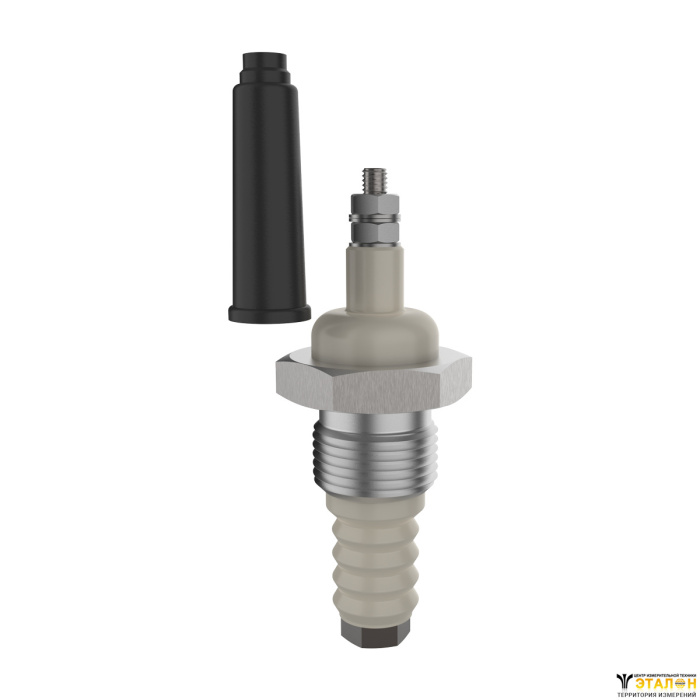

- Подходят для контроля уровня жидкости, находящейся под давлением (ДС.ПВТ, ДС.ПВТ.4).
- Рабочая температура до 240 °С (ДС.ПВТ).
- Материал стержней* датчика: нержавеющая сталь 12Х18Н10Т.
- Гигиенический (пищевой) сертификат.
* Стержень не входит в комплект поставки датчика, он заказывается отдельно.
Модификации кондуктометрических датчиков уровня ОВЕН ДС
Кондуктометрические датчики уровня ОВЕН ДС рассчитаны на различные значения рабочего давления и температуры. Датчик ДС.ПВТ подходит для эксплуатации в насыщенном паре.
Модификации и основные параметры кондуктометрических датчиков уровня ОВЕН ДС
Модификация | ДС.ПВТ | ДС.П | ДС.П.3 | ДС.ПВТ.4 |
Рабочее давление | 2,5 МПа | - | - | 1 МПа |
Рабочая температура | 240 °С | 100 °С | 70 °С | 80 °С |
| Количество электродов | 1 | 3 | 4 | |
Стержни (электроды) для кондуктометрических датчиков уровня
Стержни выпускаются в исполнениях: 0,15 / 0,25 / 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м.
Стержень с адаптером позволяет увеличивать длину электродов. Фиксированная длина стержня - 1,95 м. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.
Материал электродов – сталь нержавеющая 12Х18Н10Т.
Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки.
Конструкция. Принцип работы. Применение
Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.
Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.
В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести один или несколько датчиков (в зависимости от количества сигнализируемых уровней) с электродами соответствующей длины.
В неметаллических резервуарах количество используемых датчиков должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода. Его длина должна быть максимальной по отношению к длине электродов других датчиков.
Основные технические характеристики
Тип датчиков и модификация | Одноэлектродные датчики | Трёхэлектродные датчики | Четырёхэлектродные датчики | |
ДС.ПВТ | ДС.П | ДС.П.3 | ДС.ПВТ.4 | |
Габаритный чертеж |  |  |  |  |
Присоединительные размеры | М27×1,5 мм М20×1,5 мм М18×1,5 мм G1/2 | М20×1,5 мм G1/2 S27 | G1/2 S24 | G3/4 |
Материал | Материал изолятора – полифениленсульфид | Материал корпуса – технамид | Материал корпуса –пластмасса | Материал изолятора – полифениленсульфид |
Давление измеряемой среды, не более | 2,5 МПа | - | - | 1 МПа |
Максимальная рабочая температура | 240 °С | 100 °С | 70 °С | 80 °С |
* Стержень не входит в комплект поставки датчика, он заказывается отдельно.
Стержни (электроды)
| Модификация стержня | Стержень | Стержень 1,95 с адаптером |
Габаритный чертеж |  |  |
Длина стержней, L* | 0,15; 0,25; 0,5; 1; 1,95; 2,5; 3; 3,5; 4 м | 1,95 м |
Присоединительные размеры | М3×0,5 мм | |
| Материал | Сталь нержавеющая 12Х18Н10Т | |
| Конструктивные преимущества | Возможность укорачивать или наращивать длину поставляемых электродов до требуемой – в зависимости от условий применения. | |
| Комплектность | Стержень – 1шт. |
|
Планка (разделительные пластины)
Планка ДУ.5 служит для фиксации на расстоянии стержней кондуктометрических датчиков ДУ.3, ДУ.4 и ДУ.5.
Планка изготовлена из материала полиэтилен ПЭНД и имеет 5 посадочных отверстий, которые по желанию можно укоротить до требуемого количества отверстий, в зависимости от условий применения.
Внешний вид | Габаритный чертёж | Наименование |
|
| Планка ДУ.5 (100 ШТ) заказать |
Планка ДУ.5 (50 ШТ) заказать | ||
Планка ДУ.5 (10 ШТ) заказать |
