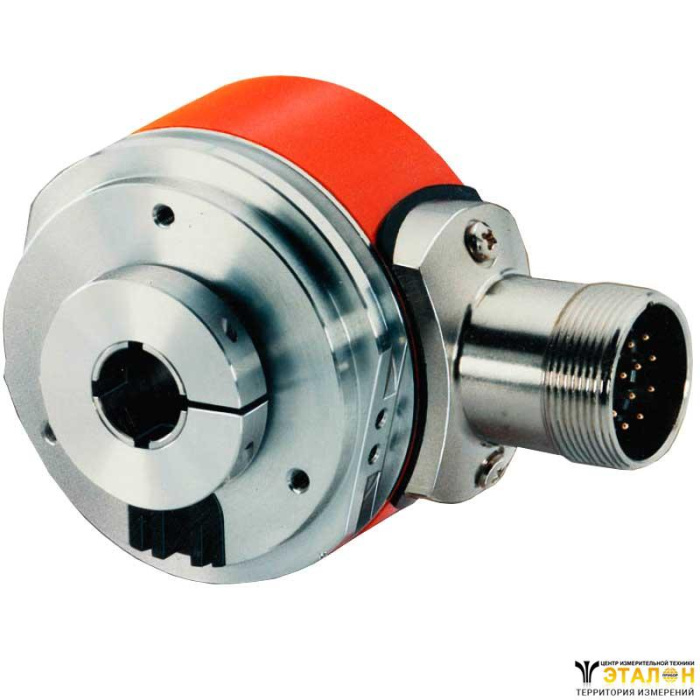

Энкодер 5870 предназначен для преобразования линейного или углового перемещения в аналоговый или цифровой сигнал.

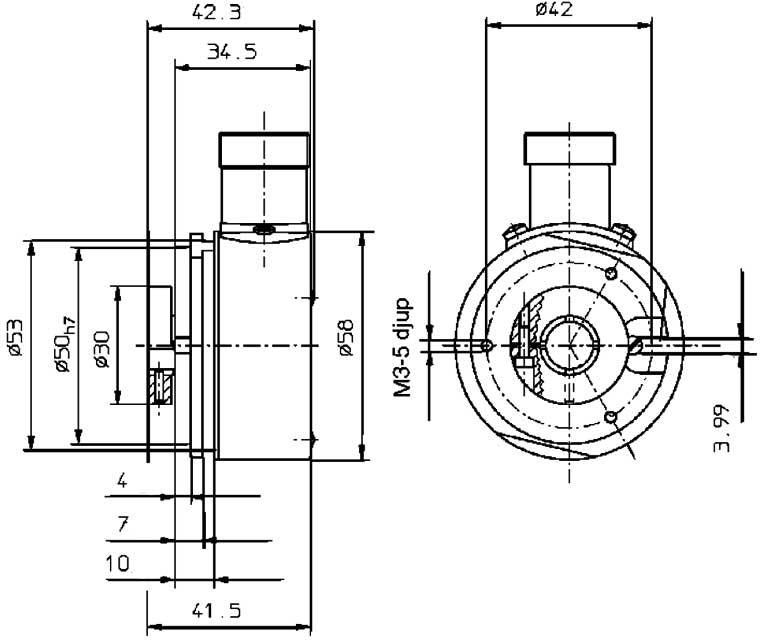

Схема - габаритные размеры энкодера
Передача сигналов | SSI передача синхронная | передача параллельная | ||
Напряжение питания | 5 В (+/- 5%) | 10...30 VDC | 5 VDC (+/- 5%) | 10...30 VDC |
Тип выхода | RS 485 | RS 485 | PUSH - PULL | PUSH - PULL |
Потребления тока без нагрузки | рвб. 89 мА / max. 138 мА | рвб. 89 мА/ max. 138 мА | рвб.109 мА / max.169 мА | рвб.109 мА/ max.169 мА |
Допустимая нагрузка/канал | max. +/- 20 мА | max. +/- 20 мА | max. +/- 10 мА | max. +/- 10мА |
Частота изменения кода | max. 15 кГц | max. 15 кГц | max. 40 кГц | max. 40 кГц |
Частота пульсации SSI min/max | 100 kHz/500 кГц | 100 kHz/500 кГц | - | - |
Уровень верхнего сигнала | рвб. 3,8 В | рвб. 3,8 В | min. 3,4 В | min. UB- 2,8 В |
Уровень нижнего сигнала (Iload= 20 мА) Iload= 10 mA Iload= 1 mA | рвб. 1,3 В - - | рвб. 1,3 В - - | - max.1,5 В max.0,3 В | - max.1,8В - |
Время нарастания/падения сигнала | max. 100 µs | max. 100 µs | max. 0,2 µs | max. 0,1 µs |
Защита от короткого замыкания | да | |||
Защита от обратной полярности | нет | да | нет | да |
Параметр | Значение |
Макс. скорость без уплотнения | 12000 min-1 |
Макс. скорость с уплотнением | 6000 min-1 |
Момент инерции вала | ~ 6 x 10-6 kgm2 |
Стартовый момент с плотнением | < 0,05 Nm |
Масса | 400 грамм |
Степень защиты | IP65(без уплотнения); IP66 (с уплотнением) |
Рабочая температура без уплотнения | -20....+85°C2) |
Рабочая температруа с уплотнением | -20....+80°C2) |
Сопротивлени толчкам | 2500 m/s2 , 6 ms (совместимый с DIN-IEC 68-2-27) |
Сопротивление вибрации | 100 m/s2 , 10...2000 Hz (совместимый с IEC 68-2-6) |
