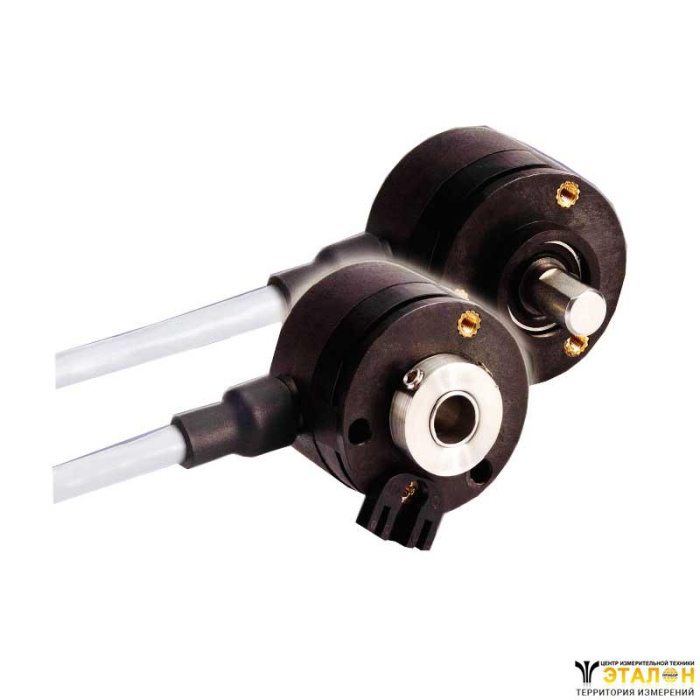

Энкодер композитный 3700 предназначен для преобразования линейного или углового перемещения в аналоговый или цифровой сигнал.
Выход | RS 422 совместимый с TTL |
Напряжение питания | 5 В (+/- 5%) |
Потребление тока без нагрузки | раб. 70 мА / max. 50 мА |
Допустимая нагрузка/канал | max. +/- 20 mA |
Частота | max. 250 кГц |
Уровень сигнала верхнего | min. 2,5 В |
Уровень нижнего сигнала | max. 0,5 В |
Время нарастания/падения сигнала | max. 200 µs |
Защита от кз. выхода | да |
Защита от обратной поляризации | нет |
Механические характеристики | |
Скорость | max. 6000 min-1 |
Момент инерции вала | ~ 0,4 x 10-6 kgm2 |
Стартовый момент | < 0,007 Nm |
Радиальная нагрузка на валу | 20 N |
Осевая нагрузка на валу | 10 N |
Масса | 100 грамм |
Оптимальными условиями для использования энкодеров 3700/3720 являются:
