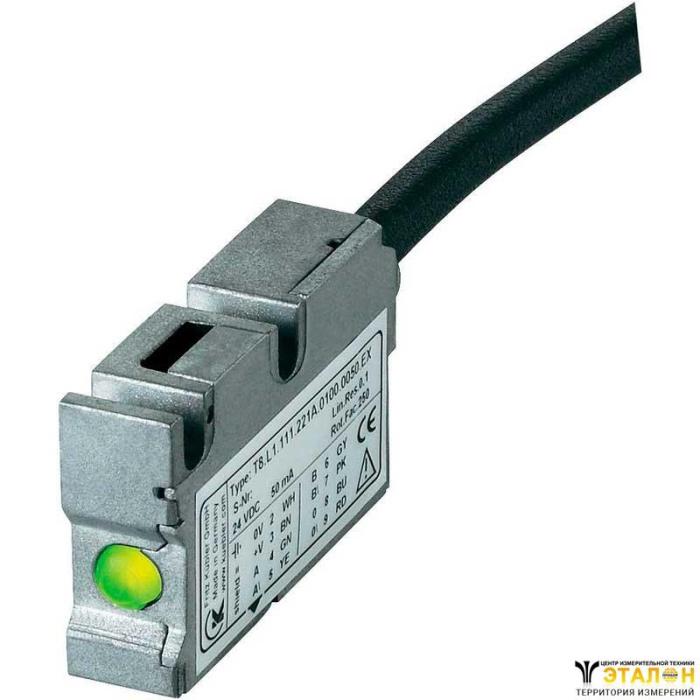

Магнитная система LIMES 2 предназначена для измерения линейного перемещения.
Напряжение питания | 24 В +/-20% |
Подключение | кабель 2м |
Выход | push-pull или line-driver |
Разрешение | 0.005мм lub 0.02мм |
Потребление тока | max. 70 мА |
Выходные сигналы | A, , B, B, I, |
Расстояние датчика от магнитной ленты | 0,1...2,0 мм |
Погрешность установки | +/- 1мм (сбоку), +/-3o (угловая) |
Точность измерения | +/-(0,05 + 0,03 x L)mm [L] = m |
Разброс параметров | +/- 1 импульс |
Влажность | 100% rF, конденсат разрешается |
Рабочая температура | -10...+70oС |
Степень защиты | IP67 |
Корпус | пластик |
Тип ленты | LIMES B2 |
Класс точности | 0,1 мм |
Расстояния между полюсами | 5 мм |
Ширина | 10 мм |
Толщина | 1,7мм (с защитной лентой) |
Коэффициент температурного расширения | (11+/-1) х10-6 / К |
Магнитные системы состоят из датчика и магнитной ленты, на которой поочередно расположены полюса Север и Юг.
Магнитный принцип измерения обеспечивает нечувствительность конструкции к грязи, маслу, влаге и т.д.

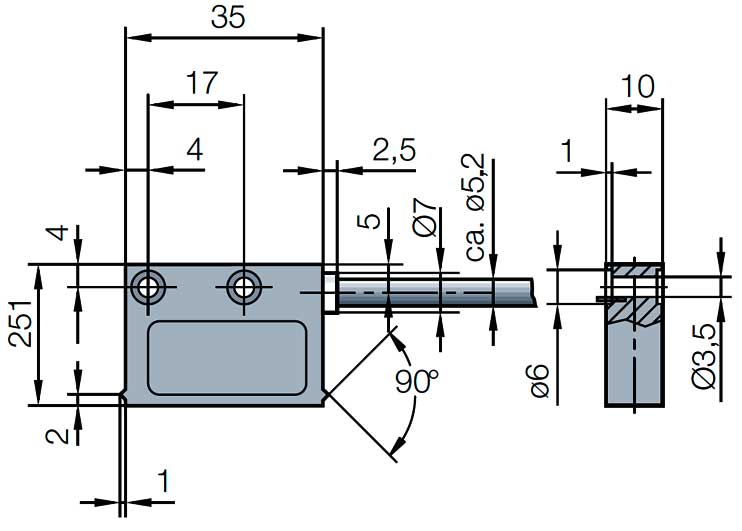

Габаритная схема системы
