Преобразователь сигналов Entrelec CAIS UNI предназначен для преобразования сигналов в диапазоне от 0 до 10 В или от 0 до 50 мА, в стандартные сигналы процесса, такие как : о - 5 В, 0 - 10 В, 0/4 -20 мА, ± 10 В. Может также преобразовывать сигналы на входе как потенциометр: в диапазоне от 470 Ом до 1 МОм. Граничные значения сигналов входа: ±55 мА, ±11В.
Параметры | Напряжение | Ток | Потенциометр |
Сигнал выходной | 0...20 мА/4...20 мА 10...50 мА/0...1 мА | 0...100 мВ/0...1В/0...5В 1...5В/0...10В/2...10В/±10В | 470 до 1 |
Полное вх. сопротивление входа без детекции перер. входа | 51 | 6 M | 3 M |
Полное вх. сопротивление входа с детекции перер. входа | 51 | 3,5М | 9,5М |
Сигнал выхода | 10...20мА/4...20мА | 0..5В/1..5В/0..10В/2..10В/±10В | - |
Точность | 0,1% полной шкалы | ||
Напряжение питания | 20 do 56VDC | - | 95 255Vdo AC |
Потребление пощности | 2ВА...24VDC | - | 4,5VA...230VAC |
Тройная изоляция | 1,5 кВ |
На передней панели преобразователя Entrelec находятся потенциометры "offset", "gain fine" для регулировки и установки полного диапазона выходного сигнала в зависимости от сигнала входа.
При помощи 8 выключателей SW1, возможно сконфигурировать 16 стандартных сигналов входа, а также 12 нестандартных.
При помощи 6 выключателей SW2, возможно сконфигурировать 6 стандартных сигналов входа, а также 33 нестандартных.

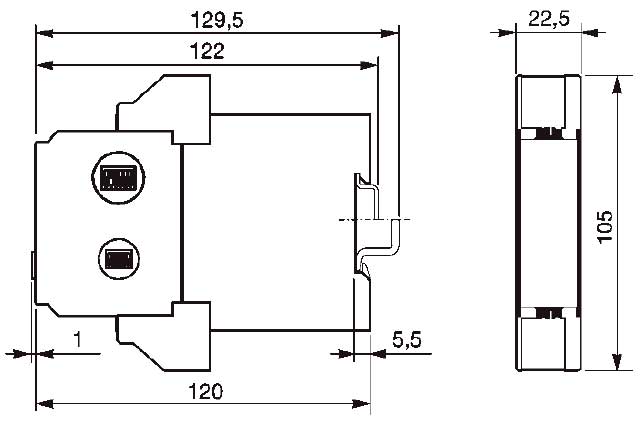

Схема - габаритные размеры преобразователя

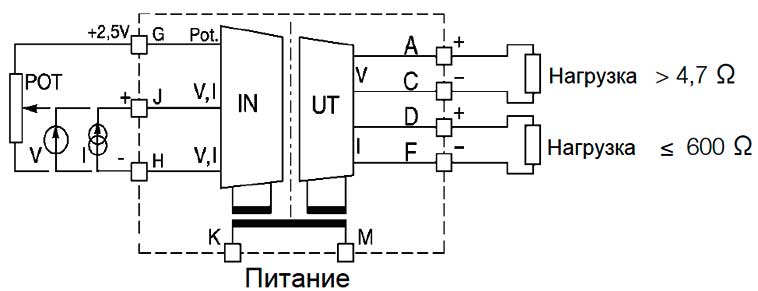

Схема подключения
