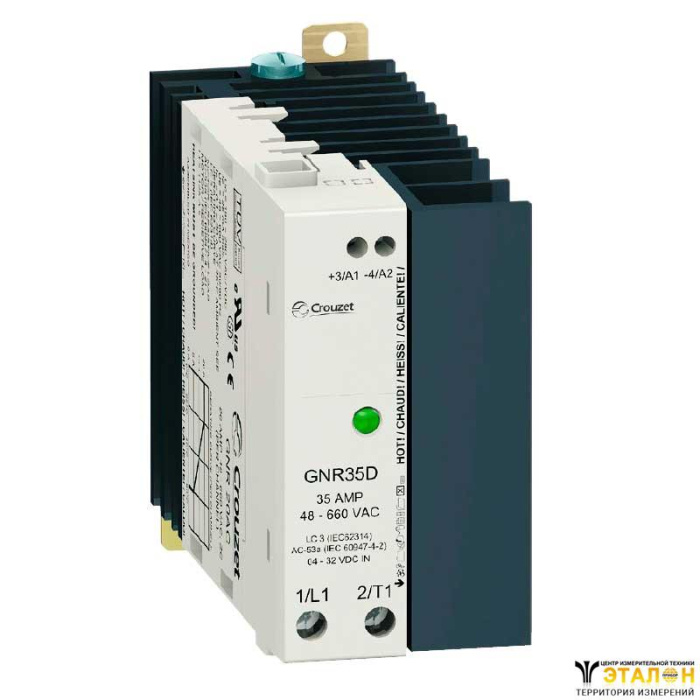

Твердотельные реле 35А, 45А однофазные (со встроенным радиатором) являются новым улучшенным поколением полупроводниковых реле.

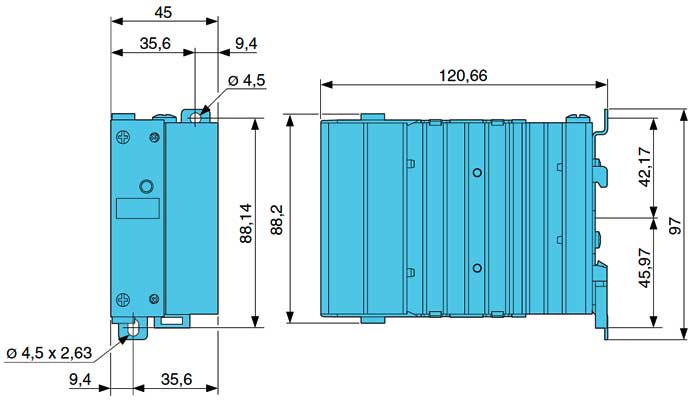

Схема - габаритные размеры реле
Новое, значительно улучшенное поколение полупроводниковых реле.
Значительное увеличение срока службы, устойчивость к воздействиям высоких температур благодаря усовершенствованной технологии передачи тепла от полупроводниковых элементов к радиатору (DBC).
Реде подходит для приложений, где необходима высокая частота переключений и/или бесшумная работа. Простой монтаж, за счет использования двух вариантов размещения клемм «реле» или «контактор».
Вход | |||
Напряжение управления | 4-32VDC | 90-140VAC/DC | 180-280VAC/DC |
Напряжение отключения | 1 В | 10 В | |
Max ток управления | 20 мА | 6 мА | 8 мА |
Время включения без синхронизации с "0" | 8,33/10мс(60/50Hz) 0,1 мс | 20 мс | 20 мс |
Время отключения | 8,33/10мс (60/50Гц) | 30 мс | 30 мс |
Выход | |||
Напряжение нагрузки | 48 –600 VAC | 48 –600 VAC | - |
Max мгновенное напряжение | 1100 В | 1100 В | - |
Max нагрузка
| 35 А 35 А | 45 А 45 А | - |
Min тока | 100 mArms | 100 mArms | - |
Падение напряжения при Imax | 1,35 В | 1,35 В | - |
I2t (t=10ms) (50-60Hz) | 3000-2500A2s | 3000-2500A2s | - |
Общие данные | |||
Рабочая температура | -20 ... + 80 C -20 ... + 60 C (для 90-140VAC/DC) | ||
Напряжение изол. вход/выход | 4200Vrms | ||
Степень защиты | IP20 |
