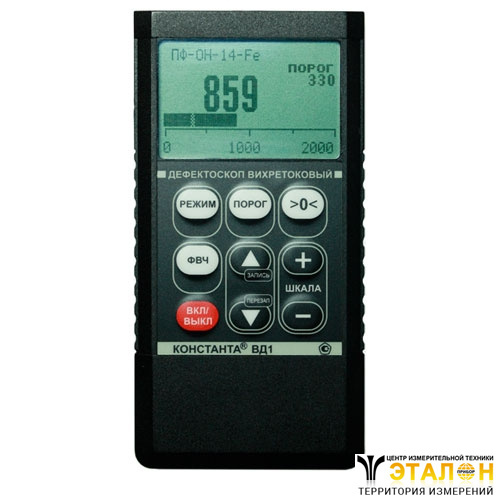

Малогабаритный цифровой прибор Константа ВД1 предназначен для;
Параметр | Значение |
Глубина обнаруживаемых поверхностных и подповерхностных дефектов* | 0,05 ÷ 50 мм |
Минимальное раскрытие обнаруживаемых трещин* | 0,002 мм |
Диапазон частот тока возбуждения преобразователей | 5 Гц ÷ 30 МГц |
Индикация | графический LCD индикатор с отображением в аналоговом и цифровом виде уровня сигнала и порога срабатывания сигнализации |
световая сигнализация на преобразователе | |
звуковая сигнализация в блоке обработки информации и через подключаемые наушники | |
Звуковая сигнализация | многотональная по уровню сигнала |
прерывистая по превышению порога | |
Число ячеек памяти результатов контроля | 999 с возможностью разбивки на 99 групп |
Питание | 2 аккумулятора тип ААА или батареи Alkaline) |
Время непрерывной работы | 50 часов |
Диапазон рабочих температур | -20...+50°С |
Габаритные размеры электронного блока | 120x60x25 мм |
Масса | 0,15 кг |
* Зависит от характеристик контролируемого материала и типа преобразователя.
Параметр | Значение |
ПX - тип преобразователя | ПФ – преобразователь фазовый абсолютный; ПА – преобразователь амплитудный абсолютный; ПАД – преобразователь амплитудный дифференциальный |
YY - назначение преобразователя | ОН – общего назначения; Г1 – Г-образный с удлиненной трубкой; Г2 – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой; ГТ – «Глубокие трещины» (для обнаружения подповерхностных дефектов); Г2ГТ – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов; С1, С2, С3 – специализированные преобразователи, вариант 1, 2 и 3; ПР – проходной; ТЛ – «турбинные лопатки» (для обнаружения трещин на кромках лопаток); Р1, Р2, Р3 – для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3; ПС – «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин). |
ZZ - диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта) | Э – чувствительный элемент экранированный |
FF - вариант исполнения преобразователя в серии | Fe – ферромагнитные стали и чугуны; Al – алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м; Ti – титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м; Cu – медные сплавы σ = 45 ÷ 59 МСм/м. |
Тип | Материал контролируемых изделий | Диаметр зоны контроля, мм | Частота тока возбуждения | Диапазон отстройки от зазора, мм | Диапазон измерения глубины трещины, мм | Порог чувстви- тельности, трещина глубиной, мм | Контрольные образцы | ||
А | В | Основной* | Дополнительные | ||||||
ПФ-ОН-4-Fe | Стали ферромагнитные | 4 | 1,8 МГц | 0÷0,2 | 0,2÷0,6 | 0,2÷12) | 0,05 | СО-210.01 (Fe) | СО-210.10 (SS-FM), СО-210.11 (Fe), ОСО-ВД-В3 (Fe) |
ПФ-Г1-4-Fe1) | |||||||||
ПФ-Г2-4-Fe1) | |||||||||
ПФ-С2-4-Fe1) | |||||||||
ПФ-ОН-4-Al | Алюминиевые и другие сплавы σ = 8÷27 МСм/м | 4 | 700 кГц | 0÷0,2 | 0,2÷0,4 | 0,2÷12) | 0,05 | СО-210.02 (Al) | СО-210.04 (Brass), СО-210.05 (Al-Hc), ОСО-ВД-В1 (Al), ОСО-ВД-В4, ОСО-ВД-В5 |
ПФ-Г1-4-Al1) | |||||||||
ПФ-Г2-4-Al1) | |||||||||
ПФ-С2-4-Al1) | |||||||||
ПФ-ОН-4-Ti | Титановые сплавы, неферромагнитные стали σ = 0,4÷2,5 МСм/м | 4 | 3,8 МГц | 0÷0,2 | 0,2÷0,5 | 0,2÷12) | 0,1 | СО-210.03 (Ti) | СО-210.06 (Ti-Lc), СО-210.07 (Ti-Hc), СО-210.09(SS-NFM), ОСО-ВД-В2 (Ti) |
ПФ-Г1-4-Ti1) | |||||||||
ПФ-Г2-4-Ti1) | |||||||||
ПФ-С2-4-Ti1) | |||||||||
ПФ-ОН-14-Fe | Стали ферромагнитные | 14 | 100 кГц | 0÷0,8 | 0,8÷2,1 | 0,5÷23) | 0,1 | СО-211.01 (Fe)4) | СО-211.10 (SS-FM), СО-211.11(Fe), СОП-НО-037, СОП-НО-038, СОП-НО-038 (ТПС) |
ПФ-ОН-38-Fe | 38 | 70 кГц | 0÷1,5 | 1,5÷4 | 0,5÷53) | 0,2 | СО-212.01 (Fe) | СО-212.10 (SS-FM), СО-212.11 (Fe) | |
ПФ-ОН-38-Al | Алюминиевые и другие сплавы σ = 8÷27 МСм/м | 25 кГц | 0,5 | СО-212.02 (Al) |
* Образец, на котором производится поверка преобразователя.
A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики;
B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора;
1) – наличие кнопки «НОЛЬ» на корпусе преобразователя;
2) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,1) мм;
3) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,2) мм;
4) – допускается использовать образец СО-212.01 (Fe).
№ | Наименование | Константа ВД1 (базовая комплектация) | Константа ВД1 (комплект для контроля резьбы бурового оборудования) | Константа ВД1 (комплект для контроля резьбы валов, шпилек и гаек насосно-компрессорного оборудования) | Константа ВД1 (комплект авиационный стандартный) | Константа ВД1 (комплект авиационный для контроля вертолетов Ми-2) | Константа ВД1 (комплект для контроля паяльных соединений) |
1 | Блок обработки информации Константа ВД1 | 1 | 1 | 1 | 1 | 1 | 1 |
2 | Преобразователь карандашного типа на выбор (ПФ-ОН-4-Fe, ПФ-ОН-4-Al, ПФ-ОН-4-Ti, ПФ-ОН-14-Fe, ПФ-ОН-38-Fe) | 1 | - | - | - | - | - |
3 | Преобразователь ПФ-ОН-4-Fe | - | 1 | 1 | 1 | - | - |
4 | Преобразователь ПФ-Р1-0,5х3-Fe с кареткой ККТ-1 | - | - | 1 | - | - | - |
5 | Преобразователь ПФ-Р2-0,5х3-Fe с кареткой ККТ-2 | - | - | 1 | - | - | - |
6 | Преобразователь ПФ-ОН-4-Al | - | - | - | 1 | 1 | - |
7 | Преобразователь ПФ-ОН-4-Ti | - | - | - | 1 | - | - |
8 | Преобразователь ПФ-Г2-4-Al | - | - | - | 1 | - | - |
9 | Преобразователь ПФ-С1Э-6-Аl | - | - | - | - | 1 | - |
10 | Преобразователь ПА-ПС-100э-Cu | - | - | - | - | - | 1 |
11 | Преобразователь ПА-ПС-60э-Cu | - | - | - | - | - | 1 |
12 | Контрольный образец СО-210.01 (Fe) | - | 1 | 1 | - | - | - |
13 | Контрольный образец КО-20Н-1,5Т-3 | - | - | 1 | - | - | - |
14 | Контрольный образец КО-56Н-3Т-3 | - | - | 1 | - | - | - |
15 | Контрольный образец KO-90H-4T-3 | - | - | 1 | - | - | - |
16 | Сканер типа «Паук» СПН-65-203 (для наружной резьбы) без держателей | - | 1 | - | - | - | - |
17 | Сканер типа «Скоба» ССН-25-50 (для наружной резьбы) | - | - | 1 | - | - | - |
18 | Сканер типа «Скоба» ССН-45-90 (для наружной резьбы) | - | - | 1 | - | - | - |
19 | Сканер типа «Скоба» ССН-70-140 (для наружной резьбы) | - | - | 1 | - | - | - |
20 | Сканер типа «Скоба» ССН-105-210 (для наружной резьбы) | - | - | 1 | - | - | - |
21 | Сканер типа «Скоба» ССВ-50-130 (для внутренней резьбы) | - | - | 1 | - | - | - |
22 | Сканер типа «Скоба» ССВ-120-210 (для внутренней резьбы) | - | - | 1 | - | - | - |
23 | Цанговый держатель ЦД-25-55 | - | 1 | - | - | - | - |
24 | Рычажный держатель РД-55-135 | - | 1 | - | - | - | - |
25 | Преобразователь ПФ-Р4-1х3-Fe с кареткой ККЗ-4 | - | 1 | - | - | - | - |
26 | Контрольный образец КО-102Н-IV-3 | - | 1 | - | - | - | - |
27 | Сканер типа «Паук» СПВ-65-108 (для внутренней резьбы) | - | 1 | - | - | - | - |
28 | Преобразователь ПФ-Р4-1х3-Fe (с удлиненным кабелем) с кареткой ККЗ-4 | - | 1 | - | - | - | - |
29 | Сканер типа «Паук» СПВ-101-203 (для внутренней резьбы) | - | 1 | - | - | - | - |
30 | Преобразователь ПФ-Р4-1х3-Fe (с удлиненным кабелем) с кареткой ККЗ-4 | - | 1 | - | - | - | - |
31 | Наручный поворотный держатель НПД-1 | - | 1 | - | - | - | - |
32 | Скотч тефлоновый армированный | - | 1 | 1 | - | - | - |
33 | Комплект сменных защитных колпачков (по 4 шт. к каждому преобразователю) | 1 | 1 | 1 | 1 | 1 | - |
34 | Аккумулятор ААА | 4 | 4 | 1 | 1 | 1 | 1 |
35 | Зарядное устройство | 1 | 1 | 1 | 1 | 1 | 1 |
36 | Головные телефоны | 1 | 1 | 1 | 1 | 1 | - |
37 | Кабель связи с ПК по интерфейсу USB | 1 | 1 | 1 | 1 | 1 | 1 |
38 | Компакт-диск с драйверами и программой «Constanta – Data» | 1 | 1 | 1 | 1 | 1 | 1 |
39 | Методические рекомендации по применению прибора «КОНСТАНТА ВД1» в Гражданской авиации (поставляются одни на предприятие) | - | - | - | 1 | 1 | - |
40 | Методика вихретокового контроля зубчатой ленты хвостовой балки вертолета типа Ми-2. № 137-26.09.08 Ми-2-ВТК-1 (поставляется одна на предприятие) | - | - | - | - | 1 | - |
41 | Руководство по эксплуатации | 1 | 1 | 1 | 1 | 1 | 1 |
42 | Методика поверки | 1 | 1 | 1 | 1 | 1 | 1 |
43 | Кейс для хранения и транспортировки | 1 | 2 | 1 | 1 | 1 | 1 |
(Поставляется за отдельную плату)
№ | Наименование |
1 | Любое количество запасных преобразователей и преобразователей других типов |
2 | Контрольные образцы из комплекта КММД-21 |
3 | Контрольные образцы дефектов резьбы |
4 | Контрольные образцы других типов, представленные в каталоге |
5 | Запасные защитные колпачки |
6 | Насадки НЦП-1, НЦП-2, НЦП-П-1, НКр-1 |
7 | Специализированные насадки |
8 | Оснастки и приспособления |
9 | Блок питания от сети 220 В (по отдельному заказу) |
