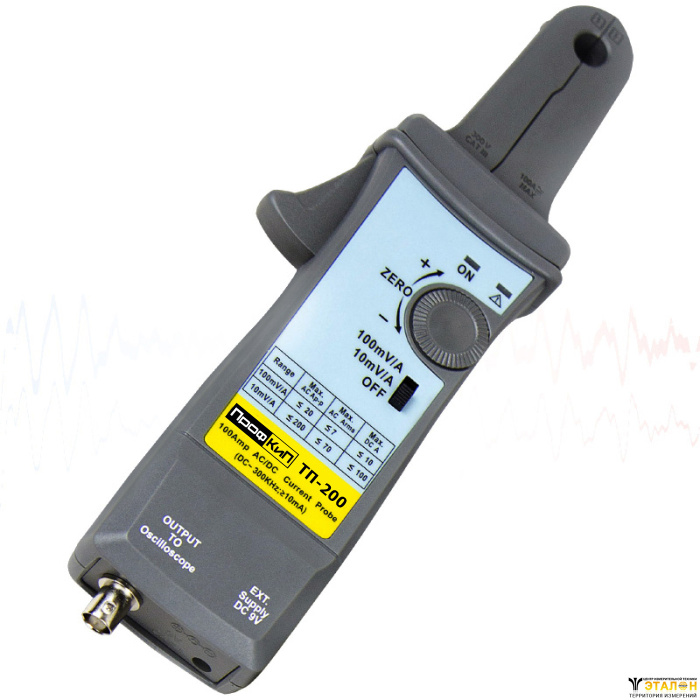

Назначение токового пробника ПрофКиП ТП-200 | |
Пробники токовые ПрофКиП ТП-200 предназначены для бесконтактных измерений совместно с осциллографами амплитудных и временных параметров постоянного и переменного электрического тока, протекающего в различных электрических цепях. Токовые пробники ПрофКиП предназначены для регистрации тока и последующего преобразования его в соответствующий сигнал напряжения с подачей на вход осциллографа. Токовые пробники могут с высокой точностью и разрешением измерять значения как постоянного, так и переменного тока в широком диапазоне частот. Пробники применяются для передачи сигналов с минимальными искажениями от объекта измерений к входам осциллографа при проведении исследовательских и испытательных работ в лабораторных и производственных условиях. | |
Особенности и преимущества токового пробника ПрофКиП ТП-200 | |
Полоса пропускания | 300кГц |
Максимальный ток | 200А |
Точность | 3-4% |
Метрологические и технические характеристики токового пробника ПрофКиП ТП-200 | |
Наименование характеристики | Значение |
Полоса пропускания, кГц | от 0 до 300 |
Коэффициент преобразования силы тока в выходное напряжение | 10мВ/А; 100 мВ/А |
Пределы допускаемой относительной погрешности коэффициента преобразования, % | ± 3%: 50 мА - 10 А при 100 мВ / А ± 4%: 500 мА - 40 А при 10 мВ / А ± 15%: 40А - 100 А при 10 мВ / А |
Максимальное значение силы тока, А: | |
DC | 100 |
AC | 200 |
AC: RMS | 70 |
Разрешение, мА: | 10 |
Время нарастания,мкс | 1,2 |
Диаметр окна клещей для провода с измеряемым током,мм | 11 |
Рабочие условия применения: | |
– температура окружающего воздуха, С | от 0 до +50 |
– относительная влажность окружающего воздуха, % | от 30 до 80 |
– атмосферное давление, кПа | от 94 до 107 |
Масса, кг, не более | 0,3 |
Габаритные размеры (длина х ширина х высота), мм не более | 285х85х40 |
Комплект поставки токового пробника ПрофКиП ТП-200 | |
Токовый пробник ПрофКиП ТП-200 | 1 шт. |
Изолированный кабель BNC-BNC | 1 шт. |
Адаптер BNC (2 разъема) | 2 шт. |
Адаптер питания 9В | 1 шт. |
Инструкция по эксплуатации | 1 экз. |
