Описание:
1.1 Назначение прибора

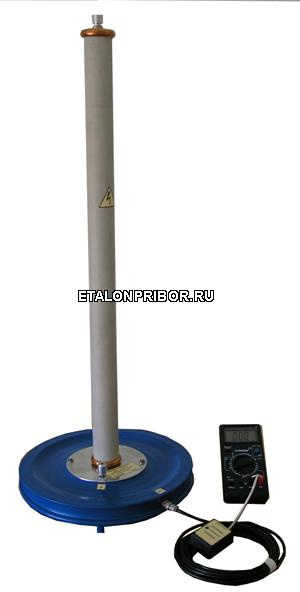

1. Делитель напряжения Д–140, Д-140.00.00.00, (в дальнейшем - делитель) предназначен для измерения переменного напряжения до 100 кВ и постоянного напряжения до140 кВ совместно с электронным цифровым вольтметром, имеющим входное сопротивление 10 МОм.
Возможно использование цифровых мультиметров типа M890G, DT890B+, DT9207A и т.п.
1.1.2 Делитель предназначен для эксплуатации внутри помещений в диапазоне температур от +10 0С до +35 0С, относительной влажности окружающего воздуха до 80% и давлении от 650 до 800 мм рт.ст.
1.1.3 На месте установки не допускается тряска, вибрации, наличие в воздухе агрессивных жидкостей (кислот, щелочей и т.п.).
1.2 Основные технические данные
Таблица 1
Наименование параметра | Величина параметра |
|---|---|
1. Коэффициент деления | 10000 ± 50 |
2. Диапазон измеряемых напряжений постоянного тока, кВ | 1 – 140 |
3. Диапазон измеряемых напряжений переменного тока частоты 50 Гц (действующее значение), кВ |
1 – 100 |
4. Габаритные размеры высоковольтного блока, мм | Ø200×1000 |
5. Масса высоковольтного блока, кг, не более | 6 |
6. Приведенная относительная погрешность измерения напряжения постоянного тока (совместно с вольтметром DT890B+ на пределе 20 В) | ±1,5% |
7. Приведенная относительная погрешность измерения напряжения переменного тока (совместно с вольтметром DT890B+ на пределе 20 В) | ±2,5% |
Примечание: драгоценные материалы в изделии отсутствуют.
1.3 Комплектность
1.3.1 Комплект поставки делителя приведен в таблице 2.
Таблица 2
Обозначение | Наименование | Кол. | Примечание |
|---|---|---|---|
Д-140.10.00.00 | Блок высоковольтный | 1 |
|
Д-140.10.80.00 | Кабель измерительный | 1 | Длина 5,5м |
DT890B+ | Digital multimeter | 1 |
|
Д-140.00.00.00РЭ | Руководство по эксплуатации | 1 |
|
1.4 Устройство и работа изделия
1.4.1 Принципиальная электрическая схема делителя приведена на рис.1.
Делитель выполнен по схеме омического делителя напряжения, и состоит из блока высоковольтного А1 и измерительного кабеля с встроенной в него переключаемой нагрузкой А2.
Блок высоковольтный состоит из 16 резисторов R1-R16 РЕ-10kV-68M, соединенных последовательно, в высоковольтном плече и резистора R17 (1M) в низковольтном плече. Входное сопротивление высоковольтного блока равно 1088±100 МОм, коэффициент деления -1000±100 (при отключенном измерительном кабеле).
Кабель измерительный ДН.10.80.00 выполнен на основе радиочастотного коаксиального кабеля RG58-C/U. Вмонтированная в него нагрузка содержит резисторы, переключаемые тумблером S1 "НАПРЯЖЕНИЕ". Наличие подстроечных резисторов R20, R21 позволяет настраивать коэффициент деления отдельно на постоянном и переменном напряжении. Настройка производится вращением осей подстроечных резисторов через отверстия в боковой стенке корпуса нагрузки.
Выводы нагрузки оконцованы вилками: Х4 (потенциальный) – красного цвета, Х5 (общий) – черного цвета.
