Д-50/70 - Делитель напряжения

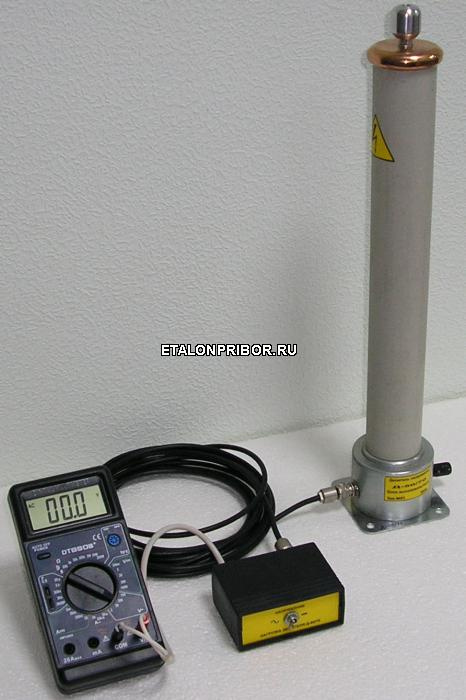

Делитель напряжения Д-50/70
Цена:
по запросу
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Описание:

Делитель напряжения измерительный Д-50/70 (в дальнейшем - делитель) предназначен для измерения переменного напряжения до 50 кВ и постоянного напряжения до 70 кВ совместно с электронным цифровым вольтметром, имеющим входное сопротивление 10 МОм.

Возможно использование цифровых мультиметров типа DT9205A, M890G, DT890B+ и т.п.

  • 1.1.2 Делитель предназначен для эксплуатации внутри помещений в диапазоне температур от +10 0С до +35 0С, относительной влажности окружающего воздуха до 80% и давлении от 650 до 800 мм рт.ст.
  • 1.1.3 На месте установки не допускается тряска, вибрации, наличие в воздухе агрессивных жидкостей (кислот, щелочей и т.п.).

1.2 Основные технические данные

Таблица 1

Наименование параметра

Величина параметра

1. Диапазон измеряемых напряжений переменного тока частоты 50 Гц (действующее значение), кВ

1 – 50

2. Диапазон измеряемых напряжений постоянного тока, кВ

1 – 70

3. Коэффициент деления

1000 ± 10

4. Входное сопротивление высоковольтного блока, МОм

273± 13

5. Приведенная относительная погрешность измерения напряжения постоянного тока (совместно с вольтметром DT9205A), не более

±1,5%

6. Приведенная относительная погрешность измерения напряжения переменного тока (совместно с вольтметром DT9205A), не более

±2,5%

7. Габаритные размеры высоковольтного блока, мм

90х90х460

8. Масса высоковольтного блока, кг, не более

6

Примечание: драгоценные материалы в изделии отсутствуют.

1.3 Комплектность

1.3.1 Комплект поставки делителя приведен в таблице 2.

Таблица 2

Наименование

Кол.

Примечание

Блок высоковольтный

1

Нагрузка

1

Кабель соединительный коаксиальный

1

Длина 5м

Digital multimeter DT9205A

1

Руководство по эксплуатации

1

Делитель выполнен по схеме омического делителя напряжения, и состоит из блока высоковольтного А1, нагрузки А2 и соединительного коаксиального кабеля.

Входное сопротивление высоковольтного блока равно 273 МОм, коэффициент деления блока при отключенной нагрузке - приблизительно 230.

Нагрузка содержит резисторы, переключаемые тумблером S1 "НАПРЯЖЕНИЕ". Наличие подстроечных резисторов R5, R6 позволяет настраивать коэффициент деления отдельно на постоянном и переменном напряжении. Настройка производится вращением осей подстроечных резисторов, маркированных символами «=» и «~» при снятой верхней крышке.

Выводы нагрузки оконцованы вилками: Х4 (потенциальный) – красного цвета, Х5 (общий) – черного цвета.

Кабель соединительный выполнен на основе отрезка радиочастотного коаксиального кабеля RG58-A/U, оконцованного коаксиальными вилками СР50-74П.

1.5 Маркирование

  • 1.5.1 На корпусе высоковольтного блока нанесена маркировка «Делитель напряжения Д-50/70. Блок высоковольтный», номер, год выпуска.
  • 1.5.2 На нагрузке делителя нанесена маркировка «Нагрузка делителя Д-50/70».

2. Указания мер безопасности

  • 1.1.1 К работе с делителем допускаются лица, имеющие группу по технике безопасности в установках с напряжением выше 1000 В не ниже третьей.
  • 1.1.2 Корпус высоковольтного блока делителя должен быть обязательно заземлен, а рабочее место оператора должно быть оборудовано изолирующим основанием – ковриком диэлектрическим резиновым, группа І ГОСТ 4997-75.
  • Прочие меры безопасности регламентируются ДНАОП 0.00-1.21-98 «Правила безпечної єксплуатації електроустановок споживачів».
  • 1.1.3 Не рекомендуется подавать высокое напряже
