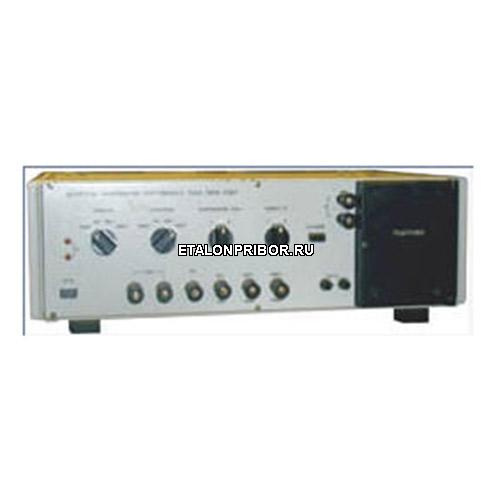

Р3027/1 Делитель напряжения
" class="bx_big bx_bt_button bx_cart buy-but btn-ux order_btn order_btn_detail" data-quantity="1">В корзину
Снизим цену!
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
ОПИСАНИЕ ПРИБОРА:
Делитель напряжения Р3027/1 постоянного тока типа (далее - ДН) предназначен для расширения пределов измерения по напряжению электроизмерительных приборов постоянного тока, для поверки делителей напряжения. Класс точности: 0,0002.
Делители напряжения Р3027/1 постоянного тока, предназначенные для поставки в районы с тропическим климатом, должны иметь обозначения Р3027-1 04.1 *.
Технические данные
Делители напряжения постоянного тока Р3027/1, предназначены для эксплуатации при условиях, указанных в табл. 1. Номинальные значения коэффициентов деления и соответствующие им значения входного сопротивления и входного напряжения соответствуют указанным в табл. 2. Значение выходного сопротивления цепи делителя для всех коэффициентов деления составляет (1000±3)Ом.
Делитель напряжения постоянного тока Р3027/1 имеет устройства для автономной поверки и подстройки коэффициентов деления. Основные измерительные сопротивления ДН помещены в активный термостат. Время установления температуры в термостате не превышает 2 ч. Продолжительность непрерывной работы ДН после установления рабочего режима не менее 8 ч.
Предел допускаемого значения основной погрешности ДН Р3027/1, выраженный в процентах от номинального значения коэффициента деления, равен ±0,0002% после установления рабочего режима и подстройки коэффициентов деления. Периодичность проверки и подстройки коэффициентов деления, обеспечивающая сохранение класса точности в нормальных условиях применения, составляет не менее 2 суток.
Изменение погрешности коэффициентов деления при изменении температуры окружающего воздуха от нормальной до любой в пределах рабочей области температур не превышает половины предела допускаемой основной погрешности на каждые 5°С изменения температуры.
Изменение погрешности коэффициентов деления, вызванное собственным нагревом, проходящим через цепь ДН Р3027/1током, не превышает половины предела допускаемой основной погрешности при условии, что на вход ДН подключается напряжение не выше номинального при нормальных условиях применения.
Сопротивление изоляции ДН Р3027/1 в рабочих условиях применения при напряжении 100-200В равно значениям, указанным в табл.3. Изоляция ДН в рабочих условиях применения выдерживает в течение 1 мин. действие испытательного напряжения переменного тока частотой 50 Гц практически синусоидальной формы, значение которого соответствует указанному в табл.3.
Питание ДН Р3027/1осуществляется от сети переменного тока напряжением (220±22)В, частотой (50±1)Гц или (60±1,2)Гц. Потребляемая мощность в установившемся режиме не более 30В·А. Габаритные размеры ДН не превышают 440x160x460 мм. Масса ДН не превышает 11 кг.
Таблица 1.
| Условное обозна- чение ДН, испол- нение | Условия применения | |||
| Нормальные | Рабочие | |||
| Температура, °С | Относи-тельная влажность, % | Температура, °С | Относи-тельная влажность, % | |
Р3027/1 Р3027/1 04.1 * | t ± 2 | От 25 до 80 | От 15 до 30 | От 25 до 80 |
Примечание. t – температура, при которой подстроен ДН.
Таблица 2.
| Коэффициент деления | Номинальное значение входного напряжения, В, не более | Входное сопротивление, кОм | ||
| Цепи делителя | Цепи защиты | общие | ||
| 10 | 10В | 10±0,03 | 55,4±0,5 | 8,47±0,05 |
| 100 | 100В | 100±0,3 | 554±5 | 84,7±0,5 |
| 1000 | 1000В | 1000±3 | 5540±50 | 847±5 |
Таблица 3.
| Цепи, подлежа- щие проверке | Точки приложения испытательного напряжения | Сопротив- ление изоляции, Ом, не менее | Испыта-тельное напряже- ние, кВ | |
| Первая | Вторая | |||
| Электрическая измерительная цепь и корпус | Электрически соединенные входные зажимы ДН | Зажым «╧» | 1·1010 | 3 |
| Электрическая измерительная цепь и экран | Электрически соединенные входные зажимы ДН | Зажым «Э» | 1·1010 | 3 |
| Электрическая измерительная цепь и цепь термостатирования | Электрически соединенные входные зажимы ДН | Электрически соединенные контакты разъема сетевого питания «~220В» | 1·1010 | 3 |
| Электрическая цепь термостатирования и корпус | Электрически соединенные контакты разъема сетевого питания «~220В» | Зажым «╧» | 1·108 | 1,5 |
| Экран и корпус | Зажим «Э» | Зажым «╧» | 1·108 | 1,5 |
