Панель Commeng CR CS-1703 используется для подачи сигнала изменения состояния (включено / выключено) с помощью переключающихся сухих контактов и может быть использована для управления технологическим оборудованием, освещением, устройствами контроля доступа и т.п. «Сухие контакты» могут подключаться ко входу промышленного контроллера, в цепь включения силового реле или пускателя. Питание панели осуществляется безопасным напряжением 24 В постоянного тока.
Панель управления предназначена для применения в чистых помещениях предприятий микроэлектроники, точной механики и оптики, фармацевтической и микробиологической промышленности, операционных медицинских учреждений, лабораториях научно-исследовательских центров - где нормируется и контролируется уровень микро- и биозагрязнений.
Предусматривается монтаж в стандартные монтажные коробки для скрытой проводки и накладного монтажа, а также в стеновые панели и на поверхности оборудования (шкафы, пульты управления).
Commeng CR CS-1702 соответствует требованиям следующих стандартов:
- ГОСТ Р ИСО 14644-1-2017 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистых помещений и чистых зон по концентрации загрязнений частицами».
- Проекту стандарта ISO 14644-14:2016 “Cleanrooms and associated controlled environments. Part 14: Assessment of suitability for use of equipment by airborne particle concentration”- «Чистые помещения и связанные с ними контролируемые среды. Часть 14. Оценка пригодности оборудования к использованию по концентрации аэрозольных частиц».
Из всех частей выключателя с контролируемой средой чистого помещения контактирует только пленочная тастатура, имеющая следующие свойства:
- Выполнена из химически стойкого инертного материала (полиэфирная пленка);
- Не выделяет загрязняющие частицы, допускает частую и эффективную очистку и дезинфекцию, не имеет шероховатостей и пористости, где может происходить удержание частиц и химических загрязнений или развитие микробиологических загрязнений;
- Не генерирует и не удерживает существенный электростатический заряд.
Выключатель работает по принципу пускателя, при этом для включения и отключения нагрузки используется силовое электромеханическое реле, контакты которого установлены в разрыв цепи провода положительной полярности. Для управления силовым реле используется малогабаритное электромеханическое реле. Схема управления выключателя питается от того же источника питания, что и нагрузка

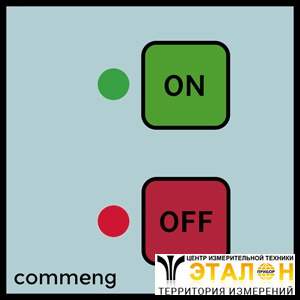

Включение / отключение нагрузки производится с помощью кнопок ON и OFF, расположенных на пленочной тастатуре выключателя. Состояние выключателя индицируется светодиодами: зеленый – включен; красный – выключен. При отсутствии напряжения оба светодиода погашены.
Следует обратить внимание на следующие особенности выключателя:
- При кратковременных (менее 0,5-1 с) провалах напряжения сохраняет состояние «включено»;
- При отключении напряжения независимо от своего предыдущего состояния будет находиться в состоянии «выключено».
- Подключается к сети и нагрузке двумя проводами (+/-), но коммутируется только провод с напряжением положительной полярности.
Выключатель состоит из следующих частей:
- Блок управления; содержит кнопки On/Off, схему управления, силовое реле;
- Монтажная панель; предназначена для крепления к монтажной коробке (или плоской поверхности), к монтажной панели крепится так же блок управления;
- Пленочная тастатура (рис.2) наклеивается после монтажа выключателя на его монтажную панель, соответствует требованиям к чистым помещениям.
Предусматривается применение источника или сети постоянного тока с изолированной нейтралью и безопасным напряжением 24 Вольта. Выход источника питания должен быть защищен от перегрузки по току или же в разрыв положительного провода должен быть установлен автоматический выключатель с номинальным током не более 1 А.
Подключение источника питания следует выполнять в соответствии с маркировкой, указанной на клеммах питания. Многожильные провода должны быть обжаты трубчатыми кабельными наконечниками.
Подключение управляемого оборудования к «сухим контактам» производится через клеммную колодку у цепи управления, на которой подписаны наименования контактов (NO, C, NC).
В состоянии «выключено» (OFF) сухие контакты C-NC замкнуты, C-NO разомкнуты.
В состоянии «включено» (ON) сухие контакты C-NC разомкнуты, C-NO замкнуты.
Функциональная схема и схема подключения Commeng CR CS-1703 показана на рис.3.
В стену или стеновую панель устанавливается монтажная коробка, в нее вводятся электрический кабель от источника питания и двух- или трехпроводный кабель управления, подключаемый к «сухим контактам». (см.рис.4). При монтаже в стеновые панели или на поверхность оборудования (например, стенку шкафа) возможно вместо установки коробки выполнить в ней отверстие, размерами чуть больше блока управления и два отверстия с резьбой M3 (или установленными гайками-заклепками) для крепления монтажной панели выключателя.
Электрические провода подключаются к блоку управления (см.рис.5) в соответствии с указанной маркировкой (питание и «сухие контакты»). После этого монтажная панель с блоком управления устанавливаются в монтажную коробку(см.рис. 6). Рекомендуется проверить работу панели при поданном напряжении до наклейки тастатуры.
После крепления монтажной панели ее поверхность необходимо обезжирить и очистить с помощью спиртовой салфетки, входящей в комплект поставки. С тыльной стороны плёночной тастатуры снимается защитный слой, тастатура приклеивается к монтажной панели. Стык между стеной (рабочей поверхностью оборудования) и монтаж-ной панелью с приклеенной плёночной тастатурой обрабатывается герметиком (рис.7,8).
На стену или панель оборудования устанавливается монтажная коробка, в нее вводятся кабели от источника питания и от управляемого оборудования. (см.рис.9).
Кабели подключаются к клеммам в соответствии с указанной маркировкой). После этого монтажная панель с блоком управления устанавливаются в монтажную коробку (см. рис. 10). Рекомендуется проверить работу панели при поданном питании до наклейки тастатуры.
С тыльной стороны плёночной тастатуры снимается защитный слой, тастатура приклеивается к монтажной панели (см.рис.10. Стыки между стеной (рабочей поверхностью оборудования) и монтажной коробкой, между монтажной коробкой и панелью с приклеенной плёночной тастатурой обрабатывается герметиком.
В ходе монтажа и эксплуатации выключателя должны выполняться требования
«Правил по охране труда при эксплуатации электроустановок» и «Правил технической эксплуатации электроустановок потребителей».
Ремонт вышедшего из строя выключателя может осуществляться только предприятием-изготовителем. После демонтажа исправного выключателя при новой установке не следует использовать во второй раз снятую тастатуру, а рекомендуется заказать новую у производителя.
При очистке и дезинфекции поверхности пленочной тастатуры нельзя применять абразивные материалы, жесткие губки и т.п. Могут быть использованы те моющие и дезинфицирующие средства, которые применяются в данном чистом помещении (подробнее см. табл.1, п.1.1).
Параметр | Значение |
Химическая устойчивость, тестирование по DIN 42 115 | к алкоголю, слабым кислотам, слабым щелочам, кетонам, сложным эфирам, гидрокарбонатам, поверхностно-активным веществам, бытовым чистящим средствам. |
Удельное сопротивление поверхности, тестирование по ASTM D257-83 (25°C, 54% RH) | > 10 13 Ω/sq При 500 В постоянного тока |
Устойчивость к нажатиям | > 5 миллионов нажатий |
Сопротивление раздиранию (износостойкость) тестирование по ASTM D882 | 350 H/мм2 |
Максимальная температура использования | Низкая влажность (<10%RH) ≤ 85°С Высокая влажность (до 85%RH) ≤ 60°С |
Минимальная температура использования | - 40°С |
Параметр | Значение |
Рабочее напряжение постоянного тока, Вольт | 24±10% |
Потребляемая мощность в режиме «включено», не более | 1,3 Ватт |
Потребляемая мощность, в режиме «выключено», не более | 0,25 Ватт |
Коммутируемый ток, не более | 10 Ампер |
Номинальный ток автоматического выключателя, не более | 10 Ампер |
Задержка отключения при провале напряжения | 0,5 - 1,0 сек |
Сечение подключаемых проводов (медная жила) | 0,75 - 1,5 мм² |
Габаритные размеры, мм | 84х84х34 |
Вес, не более, г | 100 |
Климатическое исполнение по ГОСТ 15150-69 | УХЛ 3.1 |
Степень защиты оболочки (код IP) по ГОСТ 14254-96 (IEC 60529) | IP 64 |
Группа ответственности по СТП Commeng-001-2014 | ГО-4 (ГО-3 по заказу) |
Срок службы, лет | 5 |
№ | Наименование | Количество |
1 | Панель управления Commeng CR CS-1703 (монтажная панель и блок управления в сборе) | 1 |
2 | Пленочная тастатура | 1 |
3 | Спиртовая салфетка | 1 |
4 | Саморез для крепления | 4 |
5 | Паспорт | 1 |
