Антистатическая заземляющая панель (далее панель) Commeng CR EP-1801 предназ-начена для снятия электростатического заряда с тела человека, инструмента, различных деталей и приспособлений. Панель может применяться как в обычных, так и чистых помещениях, где нормируется и контролируется уровень микрозагрязнений.
Предусматривается монтаж в стандартные монтажные коробки для скрытой проводки и накладного монтажа, а также в стеновые панели и на поверхности оборудования (столы радиомонтажника, стойки, шкафы).
Антистатическая заземляющая панель (далее панель) Commeng CR EP-1801 предназначена для снятия электростатического заряда с тела человека, инструмента, различных деталей и приспособлений. Панель может применяться как в обычных, так и чистых помещениях, где нормируется и контролируется уровень микрозагрязнений.
Предусматривается монтаж в стандартные монтажные коробки для скрытой проводки и накладного монтажа, а также в стеновые панели и на поверхности оборудования (столы радиомонтажника, стойки, шкафы).
Особенность панели - возможность установки до 3 штук контактных элементов различ-ных типов, неиспользованные установочные места закрываются заглушкой (болтом из химически стойкой пластмассы). Контактные элементы предназначены для подключения антистатических браслетов, настольных и напольных ковриков, инструмента с помощью контактов типа «крокодил», кнопок, кабельных наконечников. Имеется контакт для снятия электростатического заряда с тела человека через прикосновение рукой.
Commeng CR EP-1801 соответствует требованиям следующих стандартов:
- ГОСТ Р ИСО 14644-1-2017 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистых помещений и чистых зон по концентрации загрязнений частицами».
- Проекту стандарта ISO 14644-14:2016 “Cleanrooms and associated controlled environments. Part 14: Assessment of suitability for use of equipment by airborne particle concentration”- «Чистые помещения и связанные с ними контролируемые среды. Часть 14. Оценка пригодности оборудования к использованию по концентрации аэрозольных частиц».
Из всех частей панели с контролируемой средой чистого помещения контактируют контактные элементы из нержавеющей стали, болты-заглушки из химически стойкой пластмассы, а так же защитная пленка, имеющая следующие свойства:
- Выполнена из химически стойкого инертного материала (полиэфирная пленка);
- Не выделяет загрязняющие частицы, допускает частую и эффективную очистку и дезинфекцию, не имеет шероховатостей и пористости, где может происходить удержание частиц и химических загрязнений или развитие микробиологических загрязнений;
- Не генерирует и не удерживает существенный электростатический заряд.
Характеристики защитной пленки, имеющие существенное значение, приведены ниже.
Человек может нести на своем теле заряд, создающий напряжение относительно окружающих предметов величиной 10 кВ - 20 кВ и даже более. Величина заряда зависит, в основном, от материала, из которых изготовлены одежда и обувь, свойств напольных покрытий, влажности воздуха. Электростатический заряд может скапливаться на деталях инструментов, приборов, машин и механизмов.
Основные негативные факторы воздействия статического электричества:
- Повреждение элементов электронной техники (пробой p-n переходов, пробой диэлектриков, повреждение металлизации и т.п.);
- Взрыв паров легковоспламеняющихся жидкостей, паров, твердых и жидких аэрозолей;
- Для здоровья человека разряд статического не представляет особой опасности (за исключением ряда случаев, например, если имплантирован кардиостимулятор); разряд неприятен и часто вызывает непроизвольную резкую реакцию и сокращение мышц, что может привести к травме.
Существуют различные способы защиты от электростатического электричества, одним из которых является подключение к заземляющему устройству.
В соответствии с ГОСТ Р 53734.5.2-2009 (МЭК 61340-5-2:2007) «Защита электронных устройств от электростатических явлений. Руководство по применению» для снижения напряжения электростатического заряда тела человека ниже 100 В необходимо соединить его к заземлению через сопротивление не более, чем 35 МОм. Для более быстрого разряда обычно используются сопротивления 1-2 МОм, которые встраивают в соединительные провода электростатических браслетов, ковриков.

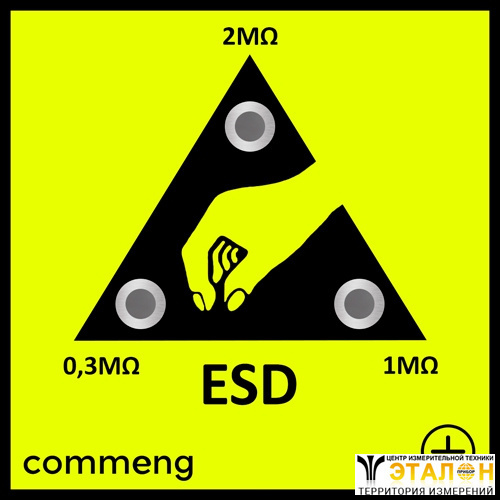

Панель Commeng CR EP-1801 имеет три гайки-заклепки для подключения контактных элементов. Гайки-заклепки подключены к заземлению через сопротивления различных номиналов, наименьшее из которых составляет 0,3 МОм и обеспечивает снижение тока до безопасного значения при одновременном прикосновении человека к контактному элементу панели и фазному проводу.
Антистатическая заземляющая панель состоит из следующих частей:
- монтажная панель, предназначенная для крепления к монтажной коробке (или плоской поверхности), в монтажной панели устанавливаются контактные площадки (гайки-заклепки), на тыльное ее стороне размещаются контакт для подключения заземляющего провода и резисторы, через которые к нему подключаются контактные площадки;
- защитная пленка, наклеивается после монтажа выключателя на его монтажную панель, соответствует требованиям к чистым помещениям.
В контактные резьбы панели могут вкручиваются, по мере необходимости:
- в неиспользуемые резьбы полипропиленовый болт-заглушка (рис.а);
- контакт для подключения разъемов типа «крокодил» (рис.б);
- зажимной винт для подключения кабельного наконечника (рис.в);
- площадка для снятия электростатического заряда с тела при прикосновении(рис.г).
В том случае, если панель применяется в чистом помещении, необходимо периодически производить очистку панели. Перед этим необходимо вывернуть болты-заглушки и контактные элементы и протереть их от пыли. При очистке и дезинфекции поверхности защитной пленки нельзя применять абразивные материалы, жесткие губки и т.п. Могут быть использованы те же моющие средства, которые применяются в данном чистом помещении . После очистки установить заглушки и контактные элементы на свои места.
Параметр | Значение |
Характеристики защитной пленки | |
Химическая устойчивость, тестирование по DIN 42 115 | к алкоголю, слабым кислотам, слабым щелочам, кето-нам, сложным эфирам, гидрокарбонатам, поверхностно-активным веществам, бытовым чистящим средствам. |
Удельное сопротивление поверхности, тестирование по ASTM D257-83 (25°C, 54% RH) | > 1013 Ω/sq При 500 В постоянного тока |
Сопротивление раздиранию (износостойкость) тестирование по ASTM D882 | 350 H/мм2 |
Максимальная температура использования | Низкая влажность (<10%RH) ≤ 85°С Высокая влажность (до 85%RH) ≤ 60°С |
Минимальная температура использования | - 40°С |
Сопротивление в цепи заземления | Подключаемые устройства |
Назначение контактов панели | |
0,3 МОм ± 10% | Антистатические коврики и браслеты со встроенным резистором |
1 МОм ± 10% | Антистатические коврики и браслеты со встроенным резистором Инструмент и оборудование, которые не должны заземляться Антистатические коврики и браслеты без встроенного резистора |
2 МОм ± 10% | Площадка для снятия заряда с тела при прикосновении Инструмент и оборудование, которые не должны заземляться Антистатические коврики и браслеты без встроенного резистора |
Конструктивные и эксплуатационные характеристики | |
Габаритные размеры, мм | 84х84х15 |
Вес, без контактных элементов, не более, г | 80 |
Климатическое исполнение по ГОСТ 15150-69 | УХЛ 3.1 |
Степень защиты оболочки (код IP) по ГОСТ 14254-96 (IEC 60529) | IP 64 |
Группа ответственности по СТП Commeng-001-2014 | ГО-4 (ГО-3 по заказу) |
Срок службы, лет | 5 |
№ | Наименование | Количество |
1 | Монтажная панель | 1 |
2 | Защитная пленка | 1 |
3 | Спиртовая салфетка | 1 |
4 | Саморезы для крепления | 4 |
5 | Болты-заглушки | 3 |
6 | Паспорт | 1 |
