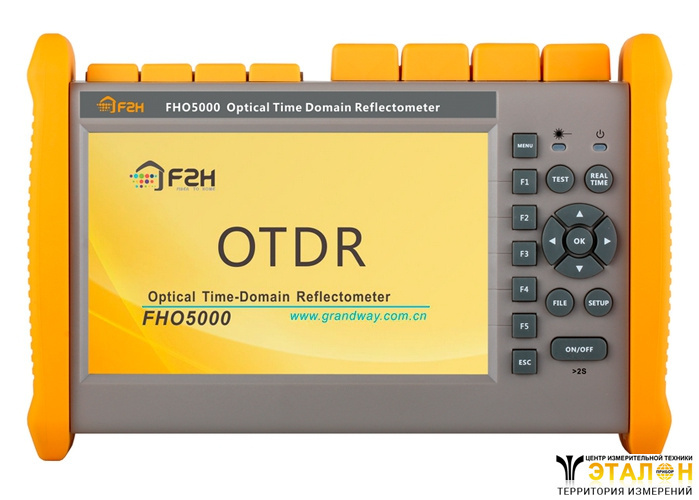

FHO5000-M21-PM-TS-FM – оптический рефлектометр (OTDR) нового поколения, предназначенный для диагностики волоконно-оптических линий связи городского и магистрального масштаба. Рефлектометр обеспечивает высокую производительность и точность измерений, предназначен для работы с одномодовым волокном дальностью до 130 км. Компактные размеры и продуманный дизайн делает работу с прибором простой и удобной для пользователей с любым уровнем подготовки.
FHO5000-M21-PM-TS-FM посылает в оптическое волокно импульсы света, которые отражаясь от различных неоднородностей возвращаются в приемопередающий порт прибора с различной временной задержкой и уровнем мощности. На основе данной информации на экране прибора стоится рефлектограмма, на которой отображаются все обнаруженные события такие как: соединение коннекторов, оптическая сварка, макроизгиб, сплиттер, конец волокна. Для каждого события определяется расстояние и затухание.

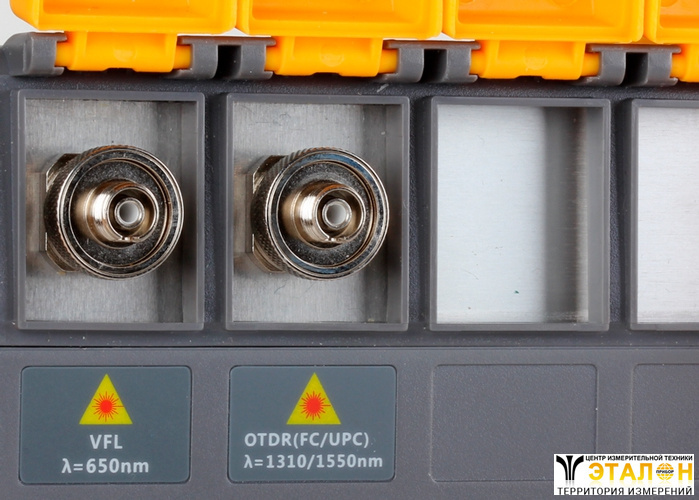

Встроенный порт определителя обрывов VFL предоставляет возможность провести визуальный контроль состояние волокна. В волокно подается свет красного спектрального диапазона на длине волны 625 нм, который проходит сквозь оболочку волокна в местах ее повреждения и на макроизгибах, тем самым, позволяя визуально локализовать проблемные участки.
Параметр | Значение |
Длина волны | 850/1300 нм |
Динамический диапазон | 19/21 дБ/td> |
Мертвая зона со затуханию (ADZ) | 4 м |
Мертвая зона по событиям (EDZ) | 0,8 м |
Ширина импульса | 3 нс, 5 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс |
Количество точек выборки | 128 000 |
Разрешение по расстоянию | минимум 0,25 м |
Линейность | ≤ 0,05 дБ/дБ |
Порог по потерям | 0,01 дБ |
Разрешение по потерям | 0,001 дБ |
Разрешение по расстоянию | 0,01 м |
Погрешность по расстоянию | ± (1 м + измеренное расстояние х 3 х 10-5 + разрешение по выборке) |
Определитель обрывов | 10 мВт, 2 Гц |
Тип оптического коннектора | FC/PC |
Память | 40 000 рефлектограмм |
Интерфейсы | RJ-45-1 шт.; USB-3 шт. (тип А - 2 шт., тип B - 1 шт.) |
Экран | цветной, TFT-LCD 7 дюймов, сенсорный |
Питание | сеть 220В или аккумулятор (6 часов работы от аккумулятора) |
Температура эксплуатации | от -10 до +50 °C |
Температура хранения | от -20 до +70 °C |
Габариты | 253×168×73,5 мм |
Вес (нетто) | 1,5 кг |
Другие функции | Обновление данных в режиме работы в реальном времени (1 раз в секунду); Диапазон времени усреднения (от 1 до 3600 с); Обнаружения траффика в волокне; Режим наложения и сравнения рефлектограмм |
Измеритель мощности PM | |
Тип фотодиода | InGaAs |
Диапазон принимаемых длин волн | 800 – 1700 нм |
Калиброванные длины волн | 850/1300/1310/1490/1550/1625 нм |
Динамический диапазон | -70 до +10 дБм |
Разрешение | 0,01 дБ |
Точность измерения | ± 3,5 дБ ±1 нВт |
Тип адаптера | FC/PC |
Источник излучения LS через OTDR порт | |
Режим работы | через OTDR порт |
Длины волн | 1310/1550 нм |
Выходная мощность | -25 до 0 дБм |
Точность | ± 0,5 дБ |
Тип коннектора | FC/UPC по умолчанию или по типу коннектора OTDR порта |
№ | Наименование | Количество |
1 | Оптический рефлектометр FHO5000-M21-PM-TS-FM с опциями VFL, LS, PM, TS, FM | 1 |
2 | Адаптер питания 12В | 1 |
3 | Аккумуляторная батарея Lithium | 1 |
4 | Оптический адаптер FC | 1 |
5 | USB-кабель | 1 |
6 | Инструкция для быстрой настройки (англ. язык) | 1 |
7 | Заводской калибровочный сертификат (англ. язык) | 1 |
8 | Сумка для транспортировки | 1 |
(Поставляется за отдельную плату)
№ | Наименование |
1 | Опция оптический микроскоп FIM-4 |
2 | Опция Wi-Fi (заказывается отдельно совместно с прибором) |
3 | Адаптер FC/PC для рефлектометра FHO5000 |
4 | Адаптер SC/PC для рефлектометра FHO5000 |
5 | Адаптер ST/PC для рефлектометра FHO5000 |
6 | Переходной адаптер FC/PC(m) на LC/PC(f) для приборов Grandway |
