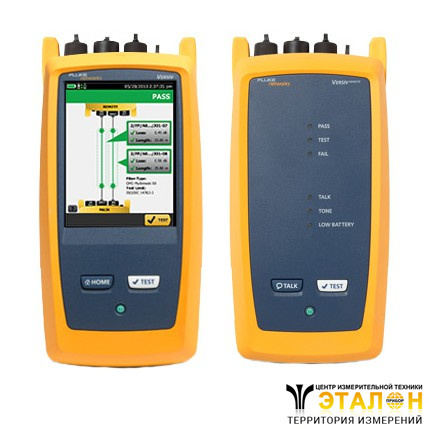

Комплект для тестирования оптических потерь Fluke CertiFiber Pro улучшает сертификацию оптоволоконных кабельных соединений. Пользовательский интерфейс Taptiv упрощает настройку, устраняет ошибки испытания и ускоряет поиск и устранение неисправностей. Мастер установки эталонного значения позволяет установить правильное эталонное значение и предотвращает ошибку отрицательного значения потери. Основанный на соответствующей требованиям завтрашнего дня платформе Versiv модуль CertiFiber Pro OLTS обеспечивает объединенное тестирование уровня 1 (базового)/уровня 2 (расширенного) и составление отчетов при совместном использовании модуля OptiFiber Pro. Удобный модуль Quad поддерживает как одномодовые, так и многомодовые соединения и отвечает требованиям многомодовых модулей Encircled Flux. Также доступны модули сертификации медных соединений, анализа сети Wi-FI и поиска и устранения неисправностей сети Ethernet. Анализируйте результаты тестов и создавайте профессиональные отчеты о тестировании, используя программное обеспечение управления LinkWare.
Возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов, предоставляемая Fluke CertiFiber Pro, позволяет обследовать и сертифицировать торцевую поверхность волоконно-оптических коннекторов быстрее одной секунды, чтобы выполнить работу с первого раза. Эта возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов предоставляет автоматическую сертификацию «ПРОШЕЛ/НЕ ПРОШЕЛ» и устраняет неизвестность из обследования волокна, поэтому любой может стать экспертом.
Модели Fluke CertiFiber Pro доступны в 2 версиях: беспроводной и проводной. Беспроводная версия включает встроенный Wi-Fi-адаптер для передачи результатов в службу LinkWare Live. В проводной версии для клиентов, которым не требуется передача данных по Wi-Fi, встроенный Wi-Fi-адаптер отключен.
Грязь на торцевой поверхности волоконно-оптического коннектора является основной причиной неисправности оптоволокна. Грязь приводит к увеличению вносимых потерь и обратного отражения, а также наносит ущерб оптическим соединениям. Измерение величины вносимых потерь поможет выявить эту проблему, но в большинстве случаях загрязненные соединения являются причиной увеличения времени тестирования и вносят большие погрешности в результаты измерений. Поскольку грязь может быть проблемой до, во время или после тестирования, а также может переноситься с одного коннектора на другой при соединении, обе стороны соединения всегда необходимо очищать и проверять.
CertiFiber Pro обеспечивает возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов через использование 2 основных единиц Versiv. Одна единица действует как нормальный основной блок CertiFiber Pro и 2-я единица функционирует как удаленный блок. Использование основного блока как удаленного обеспечивает интерфейс с сенсорным экраном на удаленном блоке, давая вам возможность визуально проверить торцевую поверхность волоконно-оптического кабеля!
Возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов, предоставляемая CertiFiber Pro, позволяет обследовать и сертифицировать торцевую поверхность волоконно-оптических коннекторов быстрее одной секунды, чтобы выполнить работу с первого раза. Эта возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов предоставляет автоматическую сертификацию «ПРОШЕЛ/НЕ ПРОШЕЛ» и устраняет неизвестность из обследования волокна, поэтому любой может стать экспертом.
Система ProjX™ от Versiv управляет задачами, начиная с настройки до приемочных испытаний, обеспечивая правильное выполнение всех испытаний. Введенная один раз подробная информация о проекте будет сохранена программой ProjX в файле проекта с наименованием, которое будет понятно всей команде. Изменение модулей и проектов возможно без повторного ввода подробной информации. Поддержка нескольких тестеров на одном проекте путем предоставления общественного доступа к проектным файлам с помощью USB-накопителей или электронной почты.
Versiv управляется Taptive, наиболее передовым пользовательским интерфейсом для полевых тестеров. Благодаря основанному на жестах интерфейсу, технические специалисты и менеджеры по проектам могут избежать дорогостоящих ошибок вне зависимости от профиля, а также выполнять больше действий меньшим количеством нажатых клавиш, настройкой мастеров, используя различные жесты пальцами, а также имеют доступ к большему количеству данных.
Управление результатами тестирования и создание профессиональных отчетов об испытаниях является традицией программного обеспечения LinkWare, предоставляя менеджерам по проектам беспрекословную возможность наблюдения за рабочим процессом и обобщения результатов.
LinkWare PC объединяет данные в единый отчет, упрощая использование для клиентов и демонстрируя качество и мастерство программирования. Функция LinkWare Stats в LinkWare PC предоставляет автоматические статистические отчеты, которые преобразуют результаты испытаний в графики для наглядной демонстрации производительности. Отчет даже обобщает данные о кабельных соединениях и волоконно-оптической инфраструктуре в одном компактном, графическом формате, благодаря чему проверка предельных значений и выявление аномалий становятся значительно проще.
LinkWare Live — это облачная служба, позволяющая управлять сертификационными работами в любое время, в любом месте, с кем угодно и на каком угодно устройстве. С LinkWare Live вы сможете:
Параметр | Значение | |
Технические характеристки измерителя мощности | ||
Входной разъем | Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC) | |
Тип детектора | InGaAs | |
Длины волн | 850 нм, 1300 нм, 1310 нм, 1550 нм | |
Диапазон измерения мощности | от 0 дБм до -65 дБм (850 нм) от 0 дБм до -70 дБм (любая другая длина волны) | |
Колебания измерения мощности1,2 | < +/- 5% +/- 32 пВт | |
Линейность измерений3 | < ± 0,1 дБ | |
Встроенный адаптер Wi-Fi | Соответствует стандартам IEEE 802.11 a/b/g/n; два диапазона (2,4 ГГц и 5 ГГц) | |
Технические характеристки потерь/длины | ||
Технические характеристики | Многомодовые модули CertiFiber Pro | Одномодовые модули CertiFiber Pro |
Скорость тестирования (не включает время привязки) | Режим Smart Remote: < 3 с (2 длина волн, одно направление, автоопределение длины волн) Режим с источником на дальнем конце: ≤ 2 с (2 длина волн, одно направление, автоопределение длины волн) Режим петлевой проверки: ≤ 2 с (2 длина волн, одно направление, автоопределение длины волн) | |
Входные/выходные разъемы | Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC) | |
Условия подключения4,5 | Совместим с Encircled Flux в соответствии с TIA-526-14-B, ISO/IEC 14763-3 и IEC 61280-4-1 | |
Типы протестированного волокна | 50/125 мкм или 62,5/125 мкм | одномодовый |
Тип и длина волны источника | Источник LED 850 нм ± 30 нм 1300 нм ± 20 нм | Лазерный диод Фабри-Перо 1310 нм ± 20 нм 1550 нм ± 30 нм |
Максимальное измерение длины | 12 км | 130 км |
Точность измерения длины | ± 1,5 плюс ± 1% длины | ± 1,5 плюс ± 1% длины |
Выходная мощность (номинальная) | ≥ -24 дБм с EF-TRC | ≥ -4 дБм |
Стабильность выходной мощности6 | ± 0,05 дБ в течение 8 часов ± 0,03 дБ в течение 15 минут | ± 0,1 дБ в течение 8 часов ± 0,08 дБ в течение 15 минут |
Технические характеристки функции Visual Fault Locator (VFL) | ||
Выходная мощность | >-5 дБм <0 dBm Одномодовое волокно SMF-28 Непрерывная волна Разъем SC/UPC | |
Рабочая длина волны | Номинал 650 нм | |
Режимы вывода | Непрерывная волна Импульсный режим (2 - 3 Гц частоты мигания) | |
Адаптер разъема | 2,5 мм, универсальный | |
Безопасность лазера | Класс II CDRH Диапазон нерабочих температур | |
Требования к окружающей среде | ||
Рабочая температура | от -10 °C до +45 °C | |
Температура хранения | от -10 °C до +60 °C | |
Рабочая относительная влажность % относительной влажности без конденсации | от 0 % до 90 %, от от 0 °C до 35 °C от 0 % до 70 %, от от 35 °C до 45 °C | |
Вибрация | Случайная, 2 г, 5–500 Гц | |
Ударная нагрузка | Испытание на падение с высоты 1 м с модулем и адаптером и без | |
Безопасность | CSA C22.2 № 1010,1: 1992 EN 61010-1 1st Edition + Amendments 1, 2 | |
Степень загрязнения | 2 | |
Высота над уровнем моря | Рабочая: 4 000 м; хранение: 12 000 м | |
Электромагнитная совместимость | EN 61326–1 |
Примечание:
1 +/- 100 пВт при 850 нм.
2 При следующих условиях: Уровень мощности 100 мкВт (-10 дБм), незатухающая волна (CW) для абсолютной мощности 850 нм и 1310 нм. Расходящийся пучок, NA = 0,20 для 50/125 мкм и NA = 0,14 для 9/125 мкм. Окружающая температура 23 ° ± 1 °C. Разъем SC/UPC с керамической муфтой. После 5-минутного разогрева. Соответствует NIST.
3 от -3 дБм до -55 дБм при 850 нм и 1310 нм. Окружающая температура 23 ° ± 1 °C. После 5-минутного разогрева.
4 На выходе EF-TRC.
5 Могут возникать различия между измерительным оборудованием EF, но соответствие EF можно ожидать с показателем достоверности 95%.
6 Относительно уровня мощности после 15-минутного разогрева – при постоянной температуре.
№ | Модель | Комплектация | Фото |
1 | Fluke CFP2-100-M INT | 1 базовый и удаленный блок Versiv , многомодовые модули CertiFiber Pro OLTS (2), комплект Encircled Flux-совместимых многомодовых тестовых эталонных шнуров SC/LC 50 мкм, кейс для переноски тестовых эталонных шнуров, адаптеры LC/LC (2), ручные ремешки (2), плечевые ремни (2), кейс для переноски, USB-кабель, компакт-диск с программным обеспечением Versiv с открытым исходным кодом, зарядные устройства переменного тока (2), встроенный Wi-Fi-адаптер, заявление о калибровке и руководство по началу работы. | |
2 | Fluke CFP2-100-S INT | 1 базовый и удаленный блоки Versiv, одномодовые модули CertiFiber Pro OLTS (2), комплект одномодовых тестовых эталонных кабелей SC/LC, кейс для переноски тестовых эталонных кабелей, адаптеры LC/LC (2), ручные ремешки (2), плечевые ремни (2), кейс для переноски, USB-кабель, компакт-диск с программным обеспечением LinkWare, компакт-диск с программным обеспечением Versiv с открытым исходным кодом, зарядные устройства переменного тока (2), встроенный Wi-Fi-адаптер, заявление о калибровке и руководство по началу работы. | |
3 | Fluke CFP-100-Q | Мейнфрейм и удаленный блок Versiv (1), модули CertiFiber Pro Quad OLTS (2), комплект Encircled Flux-совместимых тестовых эталонных кабелей SC/LC 50 мкм, комплект тестовых эталонных кабелей SC/LC SM, кейс для переноски тестовых эталонных кабелей, симплексные адаптеры LC/LC (2), ручные ремешки (2), плечевые ремни (2), кейс для переноски, интерфейсный кабель USB, компакт-диск с программным обеспечением Versiv с открытым исходным кодом, зарядные устройства переменного тока (2), заявление о калибровке и руководство по началу работы. | |
4 | Fluke CFP2-100-Q INT | 1 базовый и удаленный блоки Versiv, модули CertiFiber Pro Quad OLTS (2), комплект Encircled Flux-совместимых многомодовых тестовых эталонных кабелей SC/LC 50 мкм, комплект одномодовых тестовых эталонных кабелей SC/LC, кейс для переноски тестовых эталонных кабелей, симплексные адаптеры LC/LC (2), ручные ремешки (2), плечевые ремни (2), кейс для переноски, USB-кабель, компакт-диск с программным обеспечением Versiv с открытым исходным кодом, зарядные устройства переменного тока (2), встроенный Wi-Fi-адаптер, заявление о калибровке и руководство по началу работы. | |
5 | Fluke CFP-100-QI | CertiFiber Pro Quad OLTS с осмотром с обоих концов. В этот комплект входят: мейнфреймы Versiv (2), модули CertiFiber Pro Quad OLTS (2), USB-видеомикроскопы (2) с 4 наконечниками, комплект Encircled Flux-совместимых многомодовых эталонных шнуров (2 м) для тестирования терминированного волокона 50 мкм LC (2 SC/LC, 2 LC/LC), комплект Encircled Flux-совместимых одномодовых эталонных шнуров (2 м) для тестирования терминированного волокона 9 мкм LC (2 SC/LC, 2 LC/LC), кейс для переноски эталонных шнуров, очистители IBC OneClick 1,25 мм (2), очистители IBC OneClick 2,5 мм (2), адаптеры LC/LC (2), ручные ремешки (2), плечевые ремни (2), кейс для переноски, интерфейсный кабель USB, зарядные устройства переменного тока (2), заявление о калибровке и руководство по началу работы. | |
6 | Fluke CFP2-100-QI INT | CertiFiber Pro Quad OLTS с осмотром с обоих концов. В этот комплект входят: базовые блоки Versiv (2), модули CertiFiber Pro Quad OLTS (2), USB-видеодатчики для проверки волокна (2) с 4 наконечниками каждый, комплект Encircled Flux-совместимых многомодовых тестовых эталонных кабелей (2 м) для тестирования терминированного волокна 50 мкм LC (2 SC/LC, 2 LC/LC), комплект Encircled Flux-совместимых одномодовых тестовых эталонных кабелей (2 м) для тестирования терминированного волокна 9 мкм LC (2 SC/LC, 2 LC/LC), кейс для переноски тестовых эталонных кабелей, очистители Quick Clean 1,25 мм (2), очистители Quick Clean 2,5 мм (2), адаптеры LC/LC (2), ручные ремешки (2), плечевые ремни (2), кейс для переноски, USB-кабель, компакт-диск с программным обеспечением Versiv с открытым исходным кодом, зарядные устройства переменного тока (2), встроенный Wi-Fi-адаптер, заявление о калибровке и руководство по началу работы. | |
7 | Fluke CFP-Q-ADD | В комплект дополнительных устройств CertiFiber Pro входят: модули CertiFiber Pro Quad OLTS (2), комплект Encircled Flux-совместимых тестовых эталонных кабелей SC/LC 50 мкм, комплект тестовых эталонных кабелей SC/LC SM, кейс для переноски тестовых эталонных кабелей, симплексные адаптеры LC/LC (2), большой кейс для переноски, компакт-диск с программным обеспечением Versiv с открытым исходным кодом, заявление о калибровке и руководство по началу работы. | |
8 | Fluke CFP2-Q-ADD-R | В дополнительный комплект CertiFiber Pro с удаленным блоком входят: 1 удаленный блок Versiv 2, модули CertiFiber Pro Quad OLTS (2), комплект Encircled Flux-совместимых многомодовых тестовых эталонных кабелей SC/LC 50 мкм, комплект одномодовых тестовых эталонных кабелей SC/LC, кейс для переноски тестовых эталонных кабелей, симплексные адаптеры LC/LC (2), ручные ремешки (2), плечевые ремни (2), большой кейс для переноски, зарядные устройства переменного тока, заявление о калибровке и руководство по началу работы. (Требуется базовый блок Versiv 2) | |
9 | Fluke CFP-MM-ADD | В комплект дополнительных устройств CertiFiber Pro входят: многомодовые модуля CertiFiber Pro OLTS (2), комплект Encircled Flux-совместимых тестовых эталонных кабелей SC/LC 50 мкм, кейс для переноски тестовых эталонных кабелей, (2) адаптера LC/LC, большой кейс для переноски, заявление о калибровке и руководство по началу работы. | |
10 | Fluke CFP-SM-ADD | В комплект дополнительных устройств CertiFiber Pro входят: модуля CertiFiber Pro Singlemode OLTS (2), комплект тестовых эталонных кабелей SC/LC SM, кейс для переноски тестовых эталонных кабелей, (2) адаптера LC/LC, большой кейс для переноски, заявление о калибровке, руководство по началу работы. |
№ | Модель | Комплектация | Фото |
1 | Fluke CFP-100-M Снят с производства, замена Fluke CFP2-100-M INT | Мейнфрейм и удаленный блок Versiv (1), многомодовые модули CertiFiber Pro OLTS (2), комплект Encircled Flux-совместимых тестовых эталонных шнуров SC/LC 50 мкм, кейс для переноски тестовых эталонных шнуров, адаптеры LC/LC (2), ручные ремешки (2), плечевые ремни (2), кейс для переноски, интерфейсный кабель USB, компакт-диск с программным обеспечением Versiv с открытым исходным кодом, зарядные устройства переменного тока (2), заявление о калибровке и руководство по началу работы. | |
2 | Fluke CFP-100-MI | CertiFiber Pro Multimode OLTS с осмотром с обоих концов. В этот комплект входят: мейнфреймы Versiv (2), многомодовые модули CertiFiber Pro OLTS (2), USB-видеомикроскопы (2) с 4 наконечниками, комплект Encircled Flux-совместимых многомодовых эталонных шнуров (2 м) для тестирования терминированного волокона LC 50 мкм (2 SC/LC, 2 LC/LC), кейс для переноски эталонных шнуров, очистители IBC OneClick 1,25 мм (2), очистители IBC OneClick 2,5 мм (2), адаптеры LC/LC (2), ручные ремешки (2), плечевые ремни (2), кейс для переноски, интерфейсный кабель USB, компакт-диск с программным обеспечением Versiv с открытым исходным кодом, зарядные устройства переменного тока (2), заявление о калибровке и руководство по началу работы. | |
3 | Fluke CFP-100-S Снят с производства, замена Fluke CFP2-100-S INT | Мейнфрейм и удаленный блок Versiv (1), одномодовые модули CertiFiber Pro OLTS (2), комплект тестовых эталонных кабелей SC/LC SM, кейс для переноски тестовых эталонных кабелей, адаптеры LC/LC (2), ручные ремешки (2), плечевые ремни (2), кейс для переноски, интерфейсный кабель USB, компакт-диск с программным обеспечением LinkWare, компакт-диск с программным обеспечением Versiv с открытым исходным кодом, зарядные устройства переменного тока (2), заявление о калибровке и руководство по началу работы. | |
4 | Fluke CFP-100-SI | CertiFiber Pro Singlemode OLTS с осмотром с обоих концов. В этот комплект входят: мейнфреймы Versiv (2), одномодовые модули CertiFiber Pro OLTS (2), USB-видеомикроскопы (2) с 4 наконечниками, комплект одномодовых эталонных шнуров (2 м) для тестирования терминированного волокона LC 9 мкм (2 SC/LC, 2 LC/LC), кейс для переноски эталонных шнуров, очистители IBC OneClick 1,25 мм (2), очистители IBC OneClick 2,5 мм (2), адаптеры LC/LC (2), ручные ремешки (2), плечевые ремни (2), кейс для переноски, интерфейсный кабель USB, компакт-диск с программным обеспечением Versiv с открытым исходным кодом, зарядные устройства переменного тока (2), заявление о калибровке и руководство по началу работы. | |
5 | Fluke CFP-Q-ADD-R Снят с производства, замена Fluke CFP2-Q-ADD-R | Удаленный блок Versiv (1), модули CertiFiber Pro Quad OLTS (2), комплект Encircled Flux-совместимых тестовых эталонных кабелей SC/LC 50 мкм, комплект тестовых эталонных кабелей SC/LC SM, кейс для переноски тестовых эталонных кабелей, симплексные адаптеры LC/LC (2), ручные ремешки (2), плечевые ремни (2), большой кейс для переноски, компакт-диск с программным обеспечением Versiv с открытым исходным кодом, зарядные устройства переменного тока, заявление о калибровке и руководство по началу работы. |
