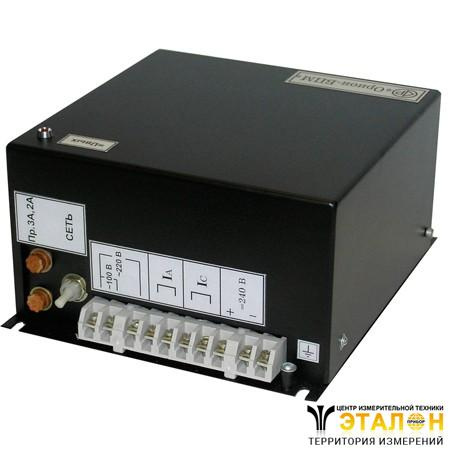

Блок питания Орион-БПМ обеспечивает устройства релейной защиты серий Орион, Сириус и других, выполненных на микропроцессорной элементной базе, бесперебойным питанием на подстанциях с переменным оперативным током.
Блок питания подключается к трансформаторам собственных нужд ТСН подстанции (РП) или трансформаторам напряжения ТН и трансформаторам тока защищаемого присоединения.
Блок питания комбинированный представляет собой два развязанных выпрямителя переменного напряжения, работающих на общую нагрузку, со сглаживающим RC-фильтром, обеспечивающим на выходе постоянное напряжение. Подключение к токовым цепям осуществляется через развязывающие трансформаторы тока для каждой из фаз А и С. Выходное напряжение с трансформаторов выпрямляется диодными мостами и также подается на выход. Применение максиселектора на выпрямительных мостиках обеспечивает выходное напряжение по принципу наибольшего. Таким образом, обеспечивается питание нагрузки либо от тока КЗ, либо от оперативного напряжения любого из двух входов при его наличии. Для устранения увеличения выходного напряжения при существенных колебаниях входного или при значительных токах КЗ на выходе дополнительно установлен стабилизатор-ограничитель напряжения, не позволяющий выходному постоянному напряжению возрастать свыше 250 В. Наличие в фильтре электролитического конденсатора большой емкости обеспечивает сохранение выходного напряжения в течение некоторого времени при полном пропадании входных токов и напряжения. Для индикации наличия выходного напряжения на корпусе БП установлен светодиод.
Параметр | Значения |
Номинальное входное напряжение питания | 220 В (100 В) 50 Гц |
Минимальный входной ток любого из токовых входов, обеспечивающий мощность в нагрузке 20 Вт | 7 А |
Рабочий диапазон входного тока | 7 - 150 А |
Максимальный входной ток (длительно) | 10 А |
Номинальная выходная мощность | 20 Вт |
Номинальное выходное напряжение постоянного тока | 240 В |
Рабочий диапазон температур | от -40 до +55 оС |
Время снижения выходного напряжения до уровня 180 В от момента пропадания входного переменного напряжения 220 В (без подпитки от токовых входов) при выходной потребляемой мощности 20 Вт | не менее 0,5 с |
№ | Наименование | Количество |
1. | Блок питания Орион-БПМ | 1 |
2. | Руководство по эксплуатации, паспорт | 1 |
