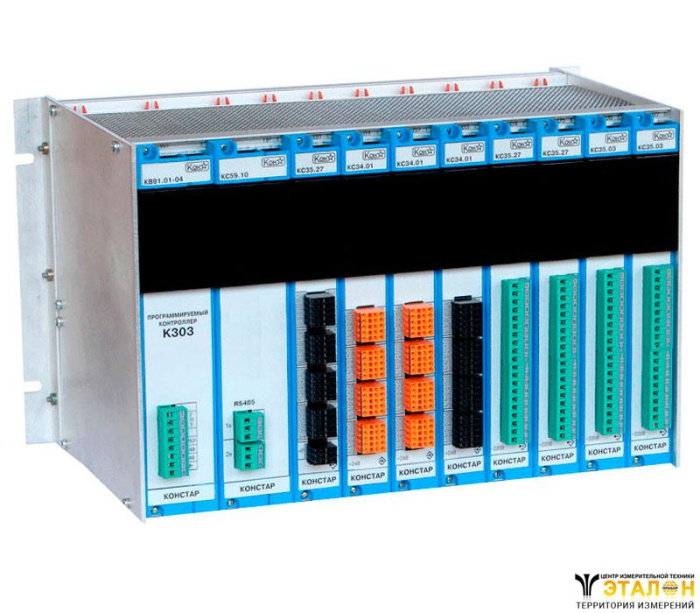

Программируемый логический контроллер К303 (ПЛК (PLC) К303) – представитель семейства ПЛК (PLC) «КОНСТАР» серии 300, относится к классу ПЛК (PLC) с количеством входов/выходов до 4096 и является универсальным техническим средством для создания на его базе автоматизированных систем управления с разветвленной локальной сетью коммуникаций и устройств управления координатным перемещением для станков с ЧПУ.
ПЛК (PLC) К303 является свободно компонуемым изделием с переменным составом функциональных модулей, выполненных на монтажных платах и устанавливаемых в каркас компоновочный, соответствующий международному стандарту 5U по МЭК 297-3.
Характеристика | Значение |
Количество входов/выходов | до 4096 |
Количество блоков в составе ПЛК | 1 базовый и до 7 блоков расширения |
Количество модулей ввода|вывода в одном блоке | 4, 8, 11, 16 |
Объем памяти кода рабочей программы, Кбайт | 384 |
Объем памяти текста рабочей программы, Кбайт | 576 |
Объем памяти таблицы данных, Кбайт | 640 (энергонезависимое ОЗУ) |
Время выполнения 1000 логических инструкций, мс | 1,9 |
Время выполнения 1000 инструкций обработки данных, мс | |
| 5 |
| 10...100 |
Языки программирования | |
| графический язык релейно-контактных схем LD и язык структурированного текста ST стандарта МЭК 61131-3 |
| язык, подобный ISO 66025 |
Программный пакет | К748v2 |
Ethernet 10/100 Base-TX, Modbus TCP | имеется |
Коммуникационные каналы Modbus RTU | имеется |
Сервисный канал связи | RS232 / Ethernet |
Степень защиты по МЭК 529-89 | IP 30 |
Диапазон рабочих температур, С | |
| 5…55 |
| минус 40… плюс 55 |
Габаритные размеры блоков, мм | 269,36 (391,28, 487,2, 635,12) х 208 х 233,5 |
Конструктивные особенности
- ПЛК (PLC) К303 состоит из базового блока, в котором устанавливается модуль микропроцессорный и блоков расширения ввода/вывода. К одному базовому блоку возможно подключение до 7-х блоков расширения.
- В качестве периферийного оборудования, подключаемого к ПЛК (PLC) К303, используются устройства, имеющие каналы связи RS485 или Ethernet.
- ПЛК (PLC) К303 имеет широкую номенклатуру модулей ввода/вывода. Для тяжелых промышленных условий эксплуатации поставляются модули ПЛК (PLC) с дополнительным защитным покрытием от пыли и влаги. Имеется исполнения ПЛК (PLC) К303 для работы в отрицательном диапазоне рабочих температур.
Структурная схема ПЛК (PLC) К303
Наименование | Код | Характеристика |
Каркас компоновочный | КК10.02-01,-02,-03,-04 | 4, 8, 11 и 16 установочных мест |
Модуль электропитания | КВ91.01-01, -02, -03 | входное/выходное напряжение - 18…36В / 5В -3% /+5%; |
Микропроцессорный модуль | КС59.11 | технические характеристики приведены в табл. ниже |
Модуль расширения | КС52.11 | технические характеристики приведены в табл. ниже |
Характеристика | КС59.11-01 | КС59.11-02 | |
Процессор | STR710FZ2T6 | ||
Частота, МГц | 48 | ||
Объем памяти кода рабочей программы (РП), Кбайт | 384 | ||
Объем памяти текста РП, Кбайт | 576 | ||
Объем сохраняемой памяти таблицы данных (ОЗУ), Кбайт | 640 (энергонезависимая) | ||
Время выполнения 1000 логических инструкций, мс | 1,9 | ||
Время выполнения 1000 посл. инструкций, мс | |||
| 5 | ||
| 10...100 | ||
Сервисные каналы связи | |||
| имеется | ||
| нет | имеется | |
Ком.канал связи | Ethernet, Modbus TCP | нет | имеется |
№1 (при отсутствии блоков .расшир.), Modbus RTU | RS485, до 1200 м | ||
№2, специализированный | RS485, до 1200 м | ||
Канал расширения ввода/вывода (при наличии бл. расшир.) | RS485, до 150 м | ||
