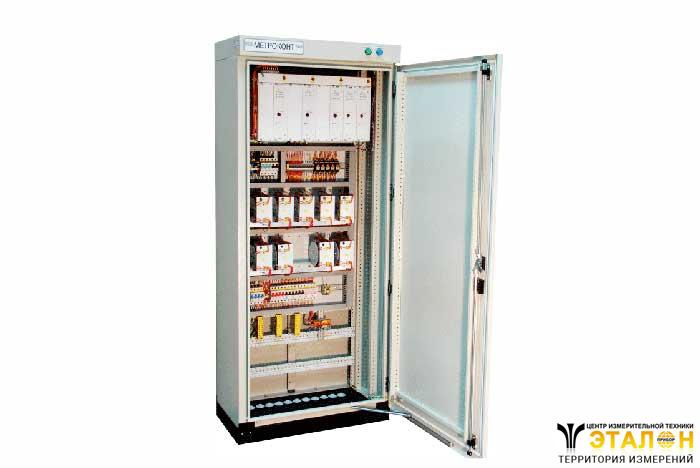

Пункт бесперебойного питания К533 предназначен для обеспечения бесперебойного питания радиоэлектронного оборудования метрополитенов – контролируемых пунктов телеуправления, персональных компьютеров, связного оборудования, измерительных приборов и другого оборудования особо критичного к форме синусоидального напряжения электропитания.
Обозначение | Код изделия | Напряжение пост. тока аккумуляторной батареи, В | Диапазон изменения напряжения аккумуляторной батареи, В | Модуль преобразователя напряжения |
АЛ2.598.252 | К533-01 | 110 | от 95 до 150 | 94.601 |
АЛ2.598.252-01 | К533-02 | 220 | от 150 до 250 | 94.601-01 |
Параметры | Значение |
Ток потребления от источника постоянного тока (аккумуляторной батареи) при наличии сетевого напряжения ~220В | не более 1,6 А |
Максимальная допускаемая нагрузка при отсутствии сетевого питания 220В | |
Канал 1, канал 2, канал 3 | 400 ВА (Iн.- 1,8 А) |
Канал 4, канал 5 | 200 ВА (Iн.- 0,9 А) |
Максимальный ток потребления от источника постоянного тока (аккумуляторной батареи) в рабочем режиме при отсутствии сетевого питания 220В | 20 А |
Порог срабатывания схемы защиты от перегрузки на выходе каждого канала (при отсутствии сетевого питания) | 1,3 Iн |
Время переключения питания выходов с сетевого напряжения (при отключении сетевого напряжения) на резервное питание от модуля преобразователя напряжения | 100 мс |
Время переключения выходов с резервного питания на сетевое напряжение (при восстановлении сетевого напряжения) | от 2 до 5 с |
Габаритные размеры | 800х1950х430 мм |
Пункт К533 обеспечивает питание за счёт преобразования напряжения постоянного тока в напряжение переменного тока в модулях преобразователей напряжения и подачи его на выходы при отключении сетевого переменного напряжения ~220В.
В пункте бесперебойного питания осуществляется контроль за работоспособностью модулей преобразователя напряжения.
Сигнал соответствующий нормальному функционированию преобразователей выдаётся с К533 виде замкнутого контакта реле (сухой контакт).
Количество выходных каналов и мощность каждого канала определяется условиями Заказа.
Блок преобразователей комплектуется из двух типов преобразователей:
• 1-й тип преобразователей - 400 ВА;
• 2-ой тип преобразователей - 200 ВА.
Блок преобразователей можно установить до 4-х преобразователей 1-го типа или до 8-ми преобразователей 2-го типа, так же возможна их комбинация.
В К533 осуществляется контроль за работоспособностью модулей преобразователя напряжения. Сигнал соответствующий нормальному функционированию преобразователей выдаётся с К533 виде замкнутого контакта реле (сухой контакт).
В К533 осуществляется контроль за наличием сетевого переменного напряжения 220 В. Сигнал отсутствия сетевого переменного напряжения 220 В выдаётся с К533 виде замкнутого контакта реле (сухой контакт).
Степень защиты К533 от воздействия окружающей среды - IP54.
Диапазон рабочих температур - от +5 °С до +50°С.
