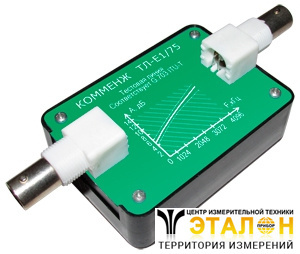

ТЛ-Е1/75 - тестовая линия
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Описание тестовой линии ТЛ-Е1/75:
Тестовые линии ТЛ-Е1/75 предназначены для настройки, проверки и испытаний оборудования c портами Е1, которые используют для передачи данных коаксиальный кабель с волновым сопротивлением 120 Ом в соответствии с рекомендацией ITU-T G.703. Для подключения кабелей используются гнезда BNC.
Особенности тестовой линии ТЛ-Е1/75:
В соответствии с рекомендацией ITU-T G.703 Physical/electrical characteristics of hierarchical digital interfaces (clause 11.3 Specifications at the input ports) затухание тестовой линии на полутактовой частоте 1024 кГц составляет 6 дБ и далее увеличивается в диапазоне частот до 4096 кГц пропорционально росту √f.
Рекомендация ITU-T G.703 определяет, что затухание линии связи между портами передачи и приема может быть в пределах от 0 до 6 дБ, а далее возрастает пропорционально √f.
Таким образом, если сигнал Е1 без ошибок проходит через тестовую линию, то проверяемое оборудование удовлетворяет требованиям ITU-T G.703.
Для проверки оборудования может быть использован физический локальный заворот , или же тестовые линии могут быть включены между двумя портами .
Для подключения к портам оборудования с несимметричным интерфейсом Е1 (разъем BNC, розетка, 75 Ом) используются измерительные коаксиальные кабели с разъемами BNC вилка/вилка (male/male). ТЛ-Е1/75 может подключена к симметричному порту Е1, для чего необходимо использовать согласующее устройство (balun) 120/75 Ом.
При необходимости можно использовать тестовые линии для проведения измерений с помощью тестеров-анализаторов каналов Е1.
Технические характеристики тестовой линии ТЛ-Е1/75:
| Кратность полу-тактовой частоте | Частота, кГц | Затухание, дБ | ||
| Номинальное | Минимальное (-10%) | Максимальное (+10%) | ||
| 1 | 1024 | 6,0 | 5,40 | 6,60 |
| 1,5 | 1536 | 7,34 | 6,60 | 8,10 |
| 2 | 2048 | 8,50 | 7,65 | 9,35 |
| 2,5 | 2560 | 9,40 | 8,46 | 10,34 |
| 3 | 3072 | 10,40 | 9,36 | 11,44 |
| 3,5 | 3584 | 11,20 | 10,08 | 12,32 |
| 4 | 4096 | 12,00 | 10,80 | 13,20 |
Характеристика | Значение | |||
Габариты (д х ш х в), мм | 70 х 50 х 35 мм | |||
Вес, не более, г. | 60 | |||
Климатические условия применения | Температура, °С | -20 … +40 | ||
Относительная влажность, % | 10 – 90 | |||
Температура транспортирования, °С | -20…+50 | |||
Температура хранения, °С | +5…+40 | |||
Уровень ответственности по СТП Commeng-001-2014 | 4 | |||
Срок службы, лет | 10 | |||
Гарантийный срок, с момента ввода в эксплуатацию, месяцев | 12 (но не более 18 с даты выпуска) | |||
Комплект поставки
Комплект поставки ТЛ-Е1/75
| № | Наименование | Количество |
| 1 | Тестовая линия ТЛ-Е1/75 | 1 |
| 2 | Паспорт | 1 |
