Описание

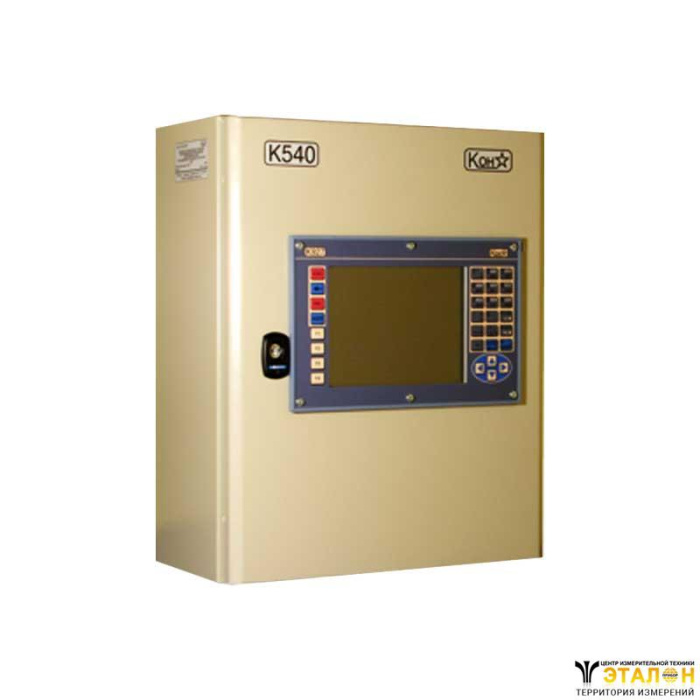

Устройство К540 предназначено для контроля и управления основной водоотливной установкой в тоннелях метрополитена и может быть применено на других обьектах.

Технические характеристики
Параметры	Значение
Входные дискретные сигналы постоянного тока напряжением 24 В с резервом	32
Выходные релейные сигналы "сухой контакт" на напряжение 250 В постоянного тока, коммутируемый ток 0,3 А	8
Выходные релейные сигналы "сухой контакт" на напряжение 24 В постоянного тока, коммутируемый ток 1,0 А	8
вход аналоговый(0-20 мА) с резервом	8
Напряжение электропитания от источника постоянного тока с допустимым отклонением напряжения в диапазоне, В	от 19,2 до 36
Ток потребляемый от источника питания при номинальном напряжении 24 В, А	1,2
Интерфейсный канал связи со шкафами управления насосными агрегатами (ШУН)	RS485, Modbus RTU
Габаритные размеры, мм	400х500х200
Степень защиты	IP54
Средний срок службы	не менее 10 лет

Устройство и принцип действия

Устройство работает на базе программированого логического контроллера серии К110 и состоит из трех функциональных блоков:

пульт управления(сенцорная лицевая панель) основной водоотливной установкой на базе ввода и отображения информации К927, который предназначен для ввода-вывода параметров заданий работы установки,
блок управления электроприводами на базе основного блока ПЛК К110-11 и блока расширения дискретных и аналоговых сигналов К114-01 с рабочей программой, реализующей алгоритмы управления основной водоотливной установки,
модули реле К431 и К432 для осуществленния удаленной индикации режимов работы и аварийных сигналов основной установки.

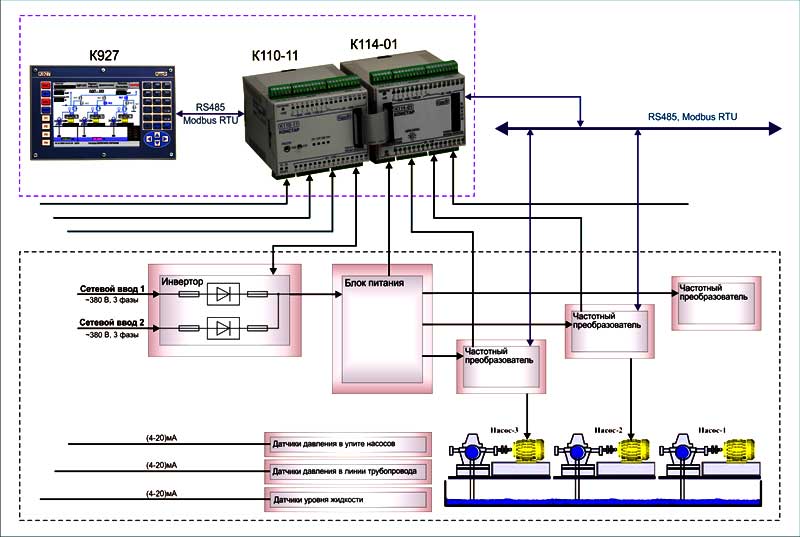

Схема автоматической системы контроля и управления основной водоотливной установкой

К540 обеспечивает:

• автоматизированное управление тремя насосами откачки воды в водосборнике (зумпфе) в зависимости от уровня жидкости и давления в напорной линии трубопровода;
автоматический перезапуск остановившихся насосов при неплотно закрытом клапане (снижение давления воды в трубопроводе);
автоматическую регистрацию и обработку входных сигналов с имеющихся датчиков, изменение режимов работы оборудования в аварийных ситуациях;
регистрацию и визуализацию аварийных ситуаций на панели К927, отключение при авариях отдельных составляющих системы (частотного преобразователя, блока питания, инвертора);
вывод в ремонт насосов в автоматическом или ручном режимах;
настройку технологических параметров основной водоотливной установки (привязка датчиков к насосам, настройка уровней срабатывания и калибровка датчиков);
визуальное отображение информации о состоянии объекта на лицевую панель (режимы работы насосов, показания датчиков, мнемосхема состояния запорной арматуры (задвижек трубопровода), анимация уровня жидкости в зумпфе);
контроль времени работы насосов и вывод показаний в часах и минутах, сигнализация выработки моторесурса по каждому насосу;
сбор и хранение текущей технологической информации (журнал событий).
