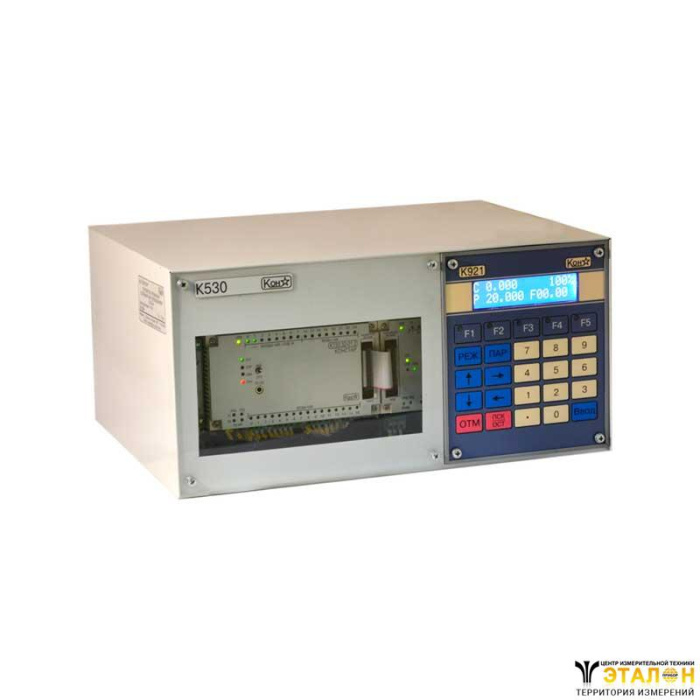

Устройство управления К530-05 предназначено для управления поперечной и продольной подачей на шлифовальных станках с электроприводами постоянного тока.
Тип и питающие напряжения энкодера | BE178A5 +5В |
Конструктивное исполнение | приборное, IP54 |
Электропитание | ~ 110/220 В (50Гц) |
Количество дискретных входов, =24В | 24 |
Количество дискретных выходов, =24В, 2А, реле | 12 |
Выход управления электроприводом | ± 10В, 12 разр. |
Количество осей управления | 1 |
Количество маховиков | 1 |
Выносная панель индикации | К924-02 |
К530 выполнено на базе программируемого логического контроллера модели К120.Может быть дополнительно укомплектовано выносной панелью отображения информации К924-02 для индикации крупными цифрами относительных и абсолютных координат перемещения.
В качестве датчика обратной связи по координате и маховика могут быть использованы оптоэлектрические датчики с напряжением питания 5В или 15В.
К устройству К530 может быть подключен прибор активного контроля (ПАК) обрабатываемого диаметра изделия. В автоматическом режиме возможно выполнение одного из четырех циклов:

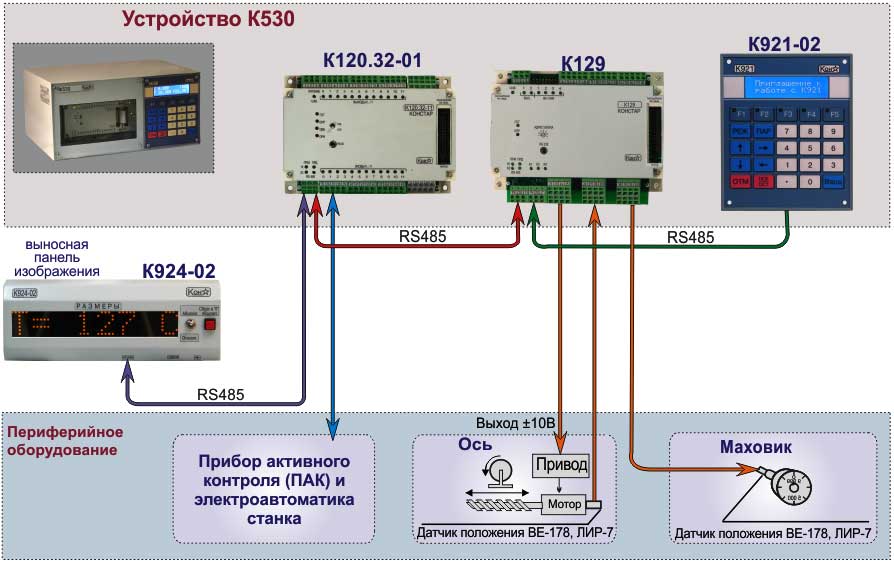

Схема устройства К530-05

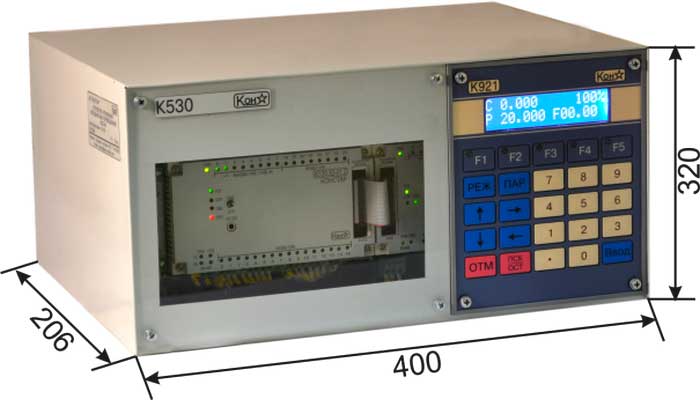

Габаритные размеры устройства К530-05
