Дифманометр стрелочный показывающий (дифманометр) ДСП-80-РАСКО, предназначен для измерения степени засоренности приборов учета и очистки газов (счетчиков измерительных комплексов, фильтров и т.п.) путем измерения перепада давления на этих приборах. Область применения: газовые приборы и оборудование, а также в других системах, где требуется измерение перепада давления.
Конструктивной основой дифманометра является герметичный корпус с размещенным внутри чувствительным элементом (мембранной коробкой), связанным подвижно с передаточно-множительным механизмом, который размещен на кронштейне и соединен со стрелкой. В конструкции манометра предусмотрен корректор для установки стрелки на нулевую отметку шкалы. Дифманометр обеспечивает визуальное снятие показаний отсчетного устройства (стрелки), шкала циферблата равномерная, с белым фоном.
Предельно допускаемое рабочее давление дифманометра выбирается из ряда 0,6; 1; 1,6 МПа. Диапазоны измерения перепада; кПа – 0-2,5; 0-4; 0-10. Пределы допускаемой основной погрешности, ±4% (индикатор) от диапазона показаний, вариация показаний не превышает абсолютного значения предела допускаемой основной погрешности. Дифманометр выдерживает воздействие перегрузки давлением превышающим на 50% диапазон измерения в обоих направлениях, и имеет демфирующее устройство, он также устойчив к воздействию 20000 циклов переменного давления, варьирующегося от ( 25± 5)% до ( 75± 5)% диапазона измерения.
Типы:
ДСП-80 РАСКО - дифманометр

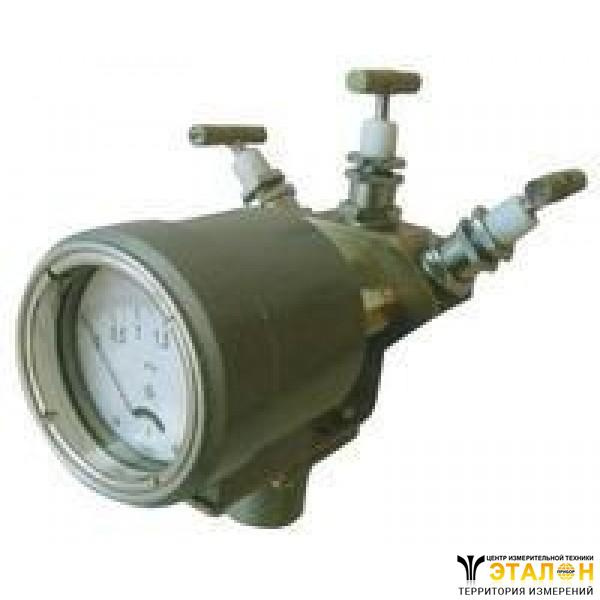

ДСП-80В РАСКО - дифманометр в сборе с трехвентильным блоком БВ-30
По заказу потребителя дифманометры могут поставляться в индикаторном исполнении (погрешность показаний ±4%).
Применяются в системах газоснабжения для измерения и контроля степени засоренности измерительных преобразователей, струевыпрямителей и фильтров в соответствии с требованиями ПР50.2.019-2006 (Методика выполнения измерений при помощи турбинных, ротационных и вихревых счетчиков), а также других систем, находящихся под давлением, где требуется измерение перепада давления..
Основные технические характеристики
Верхний предел измерения перепада давления, кПа 2,5; 4; 6; 10; 16; 25; 40
Классы точности 1,5; 2,5
Предельно допускаемое рабочее избыточное давления, МПа 0,6; 1; 1,6
Температура рабочей среды от -30 до +60°С
Климатическое исполнение: У3
Масса, кг, не более 1,1
В комплект поставки входят следующие изделия: присоединительная арматура (гайки, ниппели, уплотнительные прокладки) - обязательно; кронштейн для крепления и вентильный блок – поставляется по требованию заказчика.
